Часть 8 Передача информации (Акулов стр. 415-
8.1 Общая схема системы передачи информации
Слайд 2

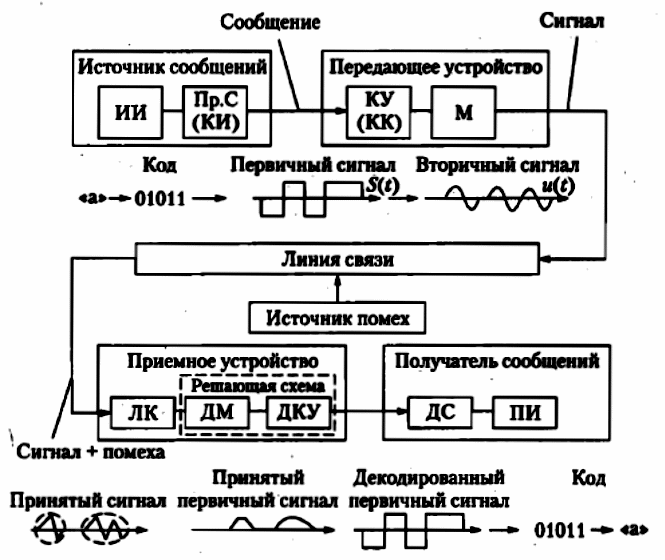

Рис. 8.1. Структурная схема СПИ
Слайд 3
Слайд 4
Слайд 5
8,2 Виды и модели сигналов
8.2.1. Общие сведения о сообщениях и сигналах
Слайд 6
Слайд 7
Слайд 8
Слайд 9
Слайд 10
Слайд 11
Слайд 12
Слайд 13
Слайд 14
Слайд 15
Слайд 16
Слайд 17
Слайд 18
Слайд 19
8.3 Каналы передачи данных и их характеристики
Слайд 20
Слайд 21
Слайд 22
Слайд 23
Слайд 24
8.3.1. Кабельные линии связи
Слайд 25
Слайд 26
Слайд 27
Слайд 28
Слайд 29
Слайд 30
8.4 Информационные сети
Слайд 31
Слайд 32
Слайд 33
Слайд 34
Слайд 35
Слайд 36
Слайд 37
Слайд 38
Слайд 39
Слайд 40
Слайд 41
Слайд 42
Слайд 43
Слайд 44
8.4.4. Эталонная модель взаимодействия открытых систем и протоколы обмена
Слайд 45
Слайд 46
Слайд 47
Слайд 48
Слайд 49
Слайд 51
Слайд 53
Слайд 54
Слайд 55
Слайд 56
Слайд 57
Слайд 58
Слайд 59
Слайд 60
Слайд 61
Слайд 62
Слайд 63
Слайд 64
Слайд 65
Слайд 66
Слайд 67
Слайд 68
Слайд 69
Слайд 70
Слайд 71
Слайд 72
Слайд 73
Слайд 74
Физический уровень семейства протоколов 802.11
Стандарт IEEE 802.11
Стандарт IEEE 802.11b
Стандарт IEEE 802.11g
Стандарт IEEE 802.11а
Механизмы коллективного доступа в сетях 802.11
Функция распределенной координации DCF
Алгоритм RTS/CTS
Функция централизованной координации PCF
Технология уширения спектра DSSS
CCK-последовательности
Двоичное пакетное сверточное кодирование PBCC
Частотное ортогональное разделение каналов с мультиплексированием (OFDM)
Разработкой стандартов WiFi 802.11 занимается организация IEEE (Institute of Electrical and Electronic Engineers)
IEEE 802.11 – базовый стандарт для сетей Wi-Fi, который определяет набор протоколов для самых низких скоростей передачи данных (transfer).
Слайд 75
IEEE 802.11b – описывает большие скорости передачи и вводит больше технологических ограничений. Этот стандарт широко продвигался со стороны WECA (Wireless Ethernet Compatibility Alliance) и изначально назывался Wi-Fi.
Используются частотные каналы в спектре 2.4GHz (Подробнее о частотах и каналах WiFi).
Ратифицирован в 1999 году.
Используемая радиочастотная технология: DSSS.
Кодирование: Barker 11 и CCK.
Модуляции: DBPSK и DQPSK,
Максимальные скорости передачи данных (transfer) в канале: 1, 2, 5.5, 11 Mbps,
/для облегчения восприятия некоторые фундаментальные основы WiFi/
IEEE 802.11a – описывает значительно более высокие скорости передачи (transfer) чем 802.11b.
Используются частотные каналы в частотном спектре 5GHz. Протокол Не совместим с 802.11b.
Ратифицирован в 1999 году.
Используемая радиочастотная технология: OFDM.
Кодирование: Convoltion Coding.
Модуляции: BPSK, QPSK, 16-QAM, 64-QAM.
Максимальные скорости передачи данных в канале: 6, 9, 12, 18, 24, 36, 48, 54 Mbps.
