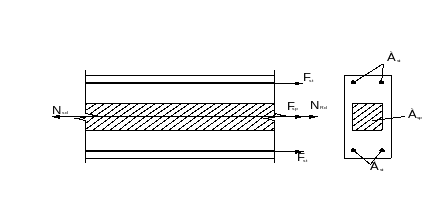

37. Расчет прочности центрально растянутых элем обычных и предварительно напряж-ых.

Под центрально растянутыми понимают эл-ты, в нормальном сечении которых точка приложения расчётной силы совпадает с точкой приложения равнодействующей усилий в продольной арм-ре.

В условиях центрального растяжения находятся нижние пояса раскосных ферм, затяжки арок и др.

38. Расчет прочности внецентренного растянутых элем с большими эксцентриситетами.

Прочность центрально растянутого элемента будет обеспечена если:

В работе внецентренно растянутых элементов различают два случая: случай малых эксцентриситетов (внешняя продольная сила приложена между равнодействующими усилий в и ) и случай больших эксцентриситетов (положение продольной силы за пределами действия равнодействующих сил в арматуре).

Случай больших эксцентриситетов.

Расчетные уравнения составляются с учётом прямоугольной эпюры напряжений в сжатой зоне.

Допускается при , принимать .

39. Расчет прочности внецентренно растянутых элем с малыми эксцентриситетами.

Прочность центрально растянутого элемента будет обеспечена если:

В работе внецентренно растянутых элементов различают два случая: случай малых эксцентриситетов (внешняя продольная сила приложена между равнодействующими усилий в и ) и случай больших эксцентриситетов (положение продольной силы за пределами действия равнодействующих сил в арматуре).

Случай малых эксцентриситетов.

Расчет производится, предполагая, что напряжения во всех стержнях арматуры достигают предельных напряжений и растянутый бетон в расчёте не учитывается.

40. Расчет прочности на местное сжатие (смятие).

При расчете по прочности бетонных и железобетонных элементов, подвергнутых действию местных сжимающих нагрузок, в качестве прочностной характеристики бетона следует принимать расчетное сопротивление бетона смятию fcud, которое зависит от расчетного сопротивления бетона сжатию и отношения площади смятия (площади, на которую приложена местная нагрузка) к площади распределения этой нагрузки. Расчетное сопротивление бетона смятию следует определять по формуле:

,

fcd–расчетное сопротивление бетона сжатию;

–коэффициент, учитывающий длительное действие нагрузки;

u–коэффициент, учитывающий повышение прочности бетона при смятии, который следует определять по формуле:

ku–коэффициент эффективности бокового обжатия при смятии,

u,max–предельное значение коэффициента повышения прочности бетона при смятии,

Ac0–площадь смятия

Ac1–площадь распределения симметричная относительно центра площади смятия.

Если на элемент, подвергнутый действию местной сжимающей нагрузки, действуют другие нагрузки, вызывающие появление в бетоне растягивающих напряжений, следует армировать элемент поперечными сетками.

Расчет бетонных элементов по прочности на смятие

Прочность бетонного элемента, подвергнутого действию местной сжимающей нагрузки, следует проверять из условия

Nsd  u*fcud*Ac0,

Nsd–равнодействующая расчетных усилий, действующих на площадь смятия Ac0;

fcud–расчетное сопротивление бетона смятию,

u–коэффициент, зависящий от распределения напряжений по площади смятия, равный

u,min, u,max–соответственно минимальные и максимальные напряжения сжатия.

Расчет прочности на смятие элементов с косвенным армированием

При косвенном армировании элементов из тяжелого бетона сварными поперечными сетками прочность сечения, подвергнутого действию местной нагрузки, следует проверять по формуле

Nsd  fcud,effAc0,

Где Nsd–равнодействующая расчетных усилий, действующих на поверхность смятия Ac0;

fcud,eff–приведенное расчетное сопротивление бетона при местном сжатии, определяемое по формуле

fcud,eff = fcud+0xyfyd,xys,

Если контур площади смятия выходит за пределы контура сеток косвенного армирования при определении площади смятия Ac0 и площади распределения Ac1 учитывается только площадь бетона внутри контура сеток.

Площади сечения стержней сетки на единицу длины в одном и другом направлении не должны различаться более чем в 1,5 раза, а шаг стержней сетки не должен превышать 100 мм и 1/4 меньшей стороны сечения.
