Сопротивление.
Сопротивлением называется идеализированный элемент цепи в котором происходит необратимый процесс преобразования электрической энергии в тепловую.
Кроме того, данный термин применяется для количественной оценки величины, равной отношению напряжения на данном элементе к току, проходящему через него:
[Ом] (2)
Формула 2 выражает закон Ома.
Сопротивление всегда положительно.
Величина обратная сопротивлению носит название проводимости:
[См] (3)
Рис.7. Графическое изображение сопротивления
с выбранными положительными направлениями тока и напряжения.
Мгновенная мощность, поступающая в сопротивление равна:
Pr = Ui = i2r = U2q (4)
Параметр r в общем случае зависит от тока i (например, вследствие нагревания проводника током).
Вольтамперная характеристика (зависимость напряжения на сопротивлении от тока) носит нелинейный характер.

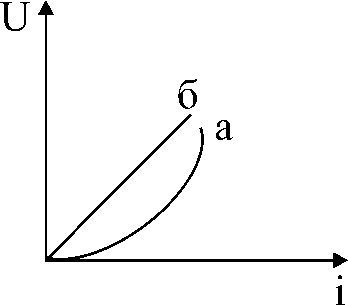

Рис.8. BAX сопротивления: а – нелинейная; б – линейная.
Если сопротивление не зависит от тока, то имеет место прямая пропорциональность, выражающая закон Ома. В этом случае сопротивление называется линейным.
Индуктивность.
Индуктивностью называется идеализированный элемент электрической цепи, приближающейся по свойствам к индуктивной катушке, в котором накапливается энергия магнитного поля.
При этом термин «индуктивность» и его обозначение L применяется как для обозначения самого элемента цепи, так и для количественной оценки отношения потокосцепления самоиндукции к току в данном элементе:
[Гн] (5)
Индуктивность всегда положительна, так как потокосцепления и ток имеют одинаковые знаки.
В общем случае индуктивность зависит от тока и является нелинейной.
Если зависимость(i) линейная, то индуктивность – величина постоянная.
Рис.9. Зависимость потокосцепления от тока:
а - нелинейная, б – линейная.
Рис.10. Графическое изображение индуктивности.
(6)
eL - электродвижущая сила самоиндукции, которая по закону Ленца противодействует изменению потокосцепления, что учитывается знаком « - ».
Если индуктивность L величина постоянная (не зависит от тока), то
= (7)
Напряжение на индуктивности определяется:
(8)
Ток на индуктивности:
(9)
Формулы (8) и (9) выражают закон Ома дифференциальной и интегральной форме для индуктивности.
Мгновенная мощность, поступающая в индуктивность равна:
(10)
Мощность индуктивности связана с процессом нарастания или убывания энергии магнитного поля.
Емкость.
Емкостью называется идеализированный элемент электрической цепи приближенно заменяющий конденсатор, в котором накапливается энергия электрического поля.
При этом данный термин применяется как для обозначения самого элемента, так и для количественной оценки отношения заряда к напряжению на этом элементе:
[Ф] (11)
Емкость всегда положительна, так как заряд и напряжение имеют одинаковый знак.
В общем случае зависимость заряда от напряжения носит нелинейный характер и, следовательно, параметр С зависит от напряжения.
Если зависимость заряда от напряжения линейная, емкость C – величина постоянная.
Рис.11. Зависимость электрического заряда от напряжения,
а – нелинейная, б – линейная.
Ток емкости равен производной электрического заряда по времени:
(12)
Формула (12) выражает закон Ома для емкости.
Напряжение на емкости:
(13)
Условное графическое изображение емкости указано на рис.11. Там же даны положительные направления тока и напряжения.
Рис.12. Условное обозначение емкости.
Мгновенная мощность, поступающая в емкость, равна:
(14)
Мощность емкости связана с процессом накопления или убыли электрического заряда в емкости. Когда заряд положительный и возрастает ток положительный и в емкость поступает электрическая энергия из внешней цепи. Когда заряд положителен, но убывает, т.е. ток отрицателен, энергия, ранее накопленная в электрическом поле емкости, возвращается во внешнюю цепь.
Контрольные вопросы:
Изложите основные задачи электротехники.
Элементы электрической цепи, их классификация.
Определение электрического тока, падения напряжения.
Что понимают под положительными направлениями тока и напряжения.
Изложите основные сведения об источниках тока и источниках напряжения, их взаимном преобразовании.
Чем отличается идеальный источник энергии от источника энергии конечной мощности.
Дать краткую характеристику следующим элементам и терминам, их определяющим: сопротивление, емкость, индуктивность.
