Реактивные двухполюсники.
Наиболее простой электрической цепью является двухполюсник – любой сложности схема, имеющая два зажима (входной, выходной).
Двухполюсники могут быть различными:
линейные, нелинейные;
активные, пассивные;
реактивные, с потерями и т.п. (зависит от характеристик элементов в схеме).
Мы рассмотри линейные, пассивные, чисто реактивные (имеются катушки Li и емкости Ci) двухполюсники.
В виду того, что соотношения между мгновенными токами i(f) и напряжениями U(f) описываются интегрально-дифференциальными выражениями по 1 и 2 законам Кирхгофа, воспользуемся их изображениями по преобразованию Лапласа или их аналогами для частных случаев.
комплексная частота;
операторное индуктивное сопротивление;
операторное емкостное сопротивление;
операторное реактивное сопротивление и проводимость.
При гармоническом (синусоидальном, периодическом) воздействии .
Зависимости от частоты.
Z(), Y() – амплитудочастотная характеристика;
() – фазочастотная характеристика.
Рассмотрим несколько простейших схем реактивных двухполюсников:
Сделав анализ рассмотренных схем, можно видеть:
число резонансов на единицу меньше числа элементов;
АЧХ определяется чередованием нулей (резонанс токов) и полюсов (резонанс токов); если в схеме есть путь для постоянного тока, то первым конкретным резонансом будет резонанс токов;
крутизна АЧХ Z(ш), Y(ш) всегда положительна или (теорема Фостера);
- всегда отношение двух полиномов ω, степени которых отличаются на 1;
у некоторых схем АЧХ выглядят одинаково (Z3 и Z5), (Z4 и Z6), у некоторых обратно (Z3 и Z6, Z5 и Z6).
Два двухполюсника называются обратными, если произведение их сопротивлений величина вещественная и положительная, а амплитудо-частотные характеристики выглядят взаимообратно (меняются местами нули и полюса).
В схемах обратных двухполюсников элементы дуальны (L↔C) и изменяется вид соединений (последовательное ↔ параллельное).
Два двухполюсника называются эквивалентными, если при разных схемах и выражениях они имеют одинакового вида АЧХ. В схемах эквивалентных двухполюсников элементы имеют разные величины, но меняется вид соединений (последовательное↔параллельное).
Канонические схемы двухполюсников.
Канонической называют схему, которая при правильном задании дает возможность выполнить это задание.
Если обобщить выражения входных сопротивлений простейших схем , то в общем случае выражение входного сопротивления двухполюсника будет иметь вид (в операторной форме):
При :
Так как степени n и m или равны или отличаются не более чем на 1, а всегда нечетная функция ω, может быть только четыре вида, которые назваликлассами.
H, a, b – вещественные величины, зависящие от параметров элементов схемы.
I класс.
Степени числителя и знаменателя одинаковы (n=m).
II класс.
Степени числителя и знаменателя одинаковы (n=m).
III класс.
Степени числителя и знаменателя отличаются на 1 (m=n+1).
IV класс.
Степени числителя и знаменателя отличаются на 1 (n=m+1)

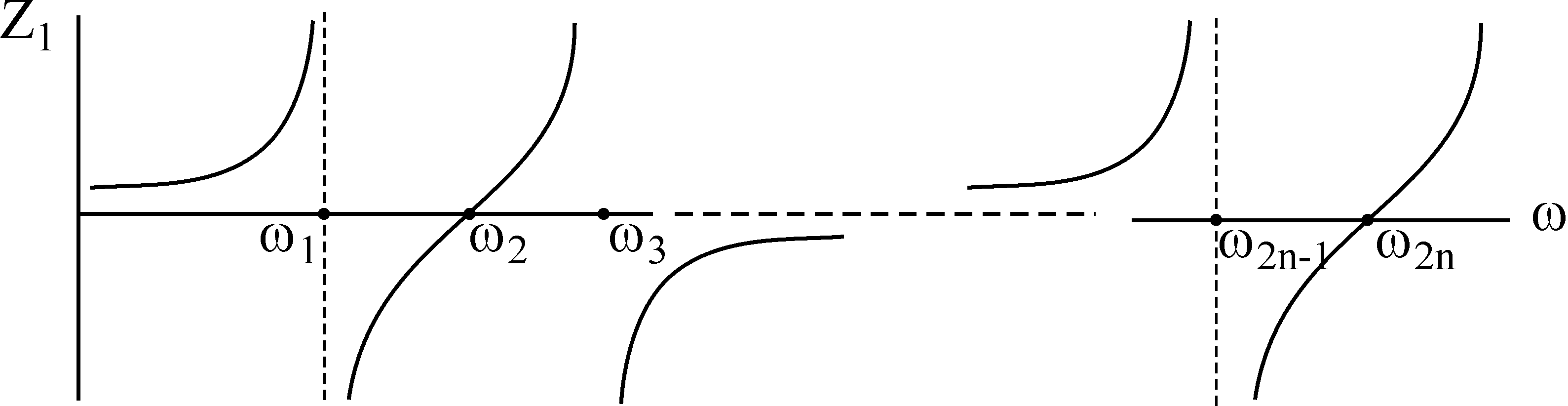

Частотные характеристики сопротивлений двухполюсников можно изобразить с помощью нулей (0) и полюсов (x).
Выражениям входного сопротивления (Z1, Z2, Z3, Z4 (jω)) и входной проводимости (Y1, Y2, Y3, Y4 (jω)) соответствуют определенные схемы реактивных двухполюсников, которые получили название канонических схем.

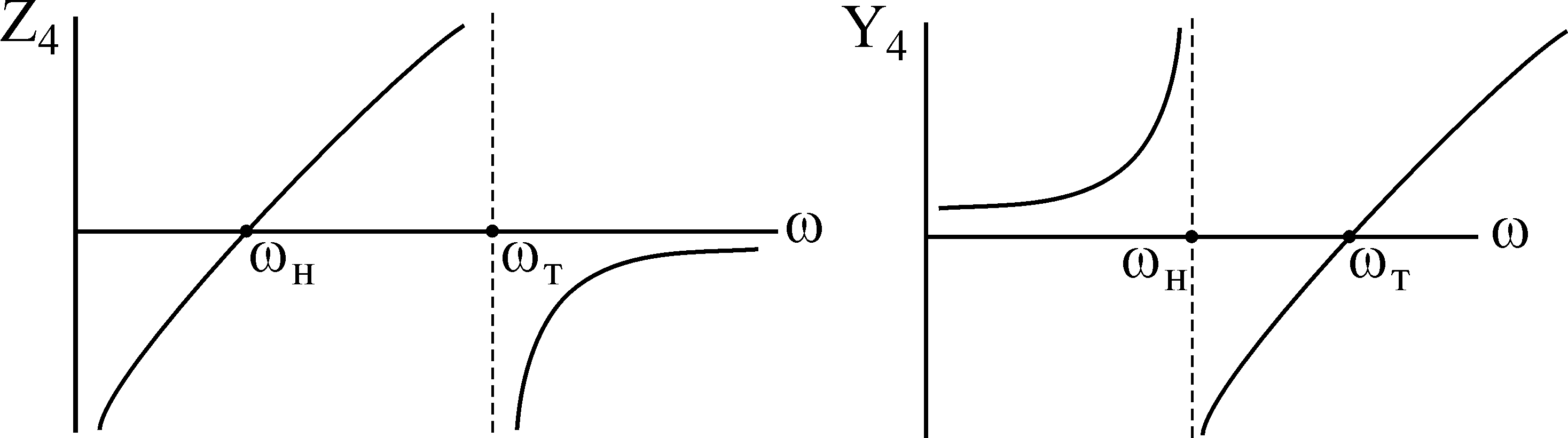

Возможны два варианта нахождения схем. Первый вариант основан на нахождении корней числителя и знаменателя и представлении выражений Z(jω) или Y(jω) в виде (на примере Z4(jω), Y4(jω)):
Таким же образом можно рассмотреть проводимости. В результате такого представления и анализа выражений Z(jω) и Y(jω) получаем, что каждому классу соответствуют две схемы (схемы Фостера):
1)
2)
3)
4)
В то же время для схем двухполюсников вида
Входное сопротивление и проводимость можно представить в виде цепочечной дроби (схемы получили название цепных или лестничных).
Если канонические выражения входных сопротивлений (Z1, Z2, Z3, Z4 (jω)) и проводимостей (Y1, Y2, Y3, Y4 (jω)) представить в виде цепочечной дроби можно получить еще по два варианта канонических схем каждого класса (схемы Кауэра):
1)
2)
3)
4)
Каждая из четырех схем соответствующего класса имеет уже показанную выше амплитудо-частотную характеристику (т.е. в каждом классе схем – 4, АЧХ – 1).
