- •Конспект лекций
- •«Физика полупроводниковых приборов ч.2» введение
- •1. Полевые транзисторы
- •1.1. Мопт с короткими и узкими каналами
- •1.1.1. Подпороговые токи
- •1.1.2. Уменьшение порогового напряжения
- •1.2. Мопт структуры
- •1.2.1. Мопт как усилитель мощности
- •1.2.2. Мощный мопт как ключевой элемент
- •1.2.3. Влияние температуры на параметры и характеристики мопт
- •1.3. Мощные свч мопт
- •1.3.1. Эквивалентные схемы мощного свч мопт в режиме малого и большого сигналов
- •1.3.2. Общий подход к выбору конструкции и проектированию топологии структуры мощного кремниевого свч моп-транзистора
- •1.4. Полевые транзисторы с затвором Шотки
- •1.4.1.Устройство и принцип действия
- •1.4.2. Пороговое напряжение
- •1.4.3. Сравнительные характеристики пт с управляющим
- •2. Мощные биполярные транзисторы
- •2.1.Свойства полупроводников с высокими концентрациями носителей заряда.
- •2.1.1 Амбиполярные подвижности и коэффициент диффузии
- •2.1.2. Время жизни носителей при высоком уровне инжекции
- •2.1.3. Уменьшение ширины запрещенной зоны в кремнии при высоких концентрациях носителей
- •2.2. Лавинный пробой электронно-дырочного перехода
- •2.2.1. Пробой планарного электронно-дырочного перехода
- •2.2.2. Методы повышения напряжения лавинного пробоя
- •2.2.3. Полевая обкладка и эквипотенциальное кольцо
- •2.2.4. Резистивная полевая обкладка
- •2.2.5. Диффузионное охранное и полевое ограничительное кольца
- •2.3 Мощные биполярные транзисторы
- •2.3.1. Структуры мощных транзисторов
- •2.3.2. Влияние высокого уровня легирования на коэффициент усиления по току
- •2.3.3. Расширение базы при высоких плотностях тока
- •2.3.4. Методы увеличения коэффициента усиления по току
- •2.3.5 Частотные свойства мощных транзисторов
- •2.3.6 Тепловые свойства транзистора
- •3.1. Туннельный и обращенный диоды
- •3.1.1. Принцип действия и вах туннельного диода
- •3.1.2. Зависимости тока туннельного диода от температуры
- •3.1.3. Частотные свойства туннельных диодов
- •3.1.4. Обращенные диоды
- •3.2. Параметрический диод (варикап)
- •3.2.1. Структура и принцип действия
- •3.2.2. Основные параметры
- •3.2.3. Частотные свойства
- •3.3. Приборы на пролетных эффектах
- •3.3.1. Общие сведения
- •3.3.2. Лавинно-пролетный диод
- •3.3.3. Инжекционно-пролетные диоды
- •3.4. Диод Шоттки
- •3.4.1. Общие сведения
- •3.4.2. Вольт-амперная характеристика диода Шоттки
- •3.4.3. Области применения диодов Шоттки
- •3.4.4. Ток неосновных носителей в диоде Шоттки
- •3.4.5. Частотные ограничения диода Шоттки
- •3.4.6. Сравнительный анализ диода Шоттки и диода на p-n-переходе
- •4. Тиристоры
- •4.1. Физика работы тиристоров
- •4.1.1. Диодные тиристоры
- •4.1.2. Структура и принцип действия
- •4.1.3. Закрытое состояние
- •4.1.4. Условие переключения тиристора
- •4.1.5. Открытое состояние
- •4.1.6. Диодный тиристор с зашунтированным эмиттерным переходом
- •4.2. Разновидности тиристоров
- •4.2.1. Триодные тиристоры
- •4.2.2. Тиристоры, проводящие в обратном направлении
- •4.2.3. Симметричные тиристоры
- •4.3. Способы управления тиристорами
- •4.3.1. Включение тиристоров
- •4.3.2. Выключение тиристоров
- •4.4. Параметры и характеристики
- •5. Мощные биполярные приборы на основе карбида кремния
- •. Успехи освоения карбидкремниевой технологии
- •5.2.1. Вольтамперные характеристики при малых плотностях тока
- •5.2.2. Модуляция базы при высоких уровнях инжекции
- •5.2.3. Время жизни ннз: включение диодов и спад послеинжекционной эдс
- •5.2.4. Время жизни ннз: восстановление блокирующей способности диодов после их переключения из проводящего состояния в блокирующее
- •5.2.5. Моделирование статических и переходных характеристик диодов
- •5.2.6. Особенности переходных характеристик диодов с р-базой
- •5.2.7. Вах при высоких плотностях прямого тока: влияние электронно-дырочного рассеяния
- •5.3. Биполярные транзисторы (бпт)
- •5.3.1. Коэффициент усиления
- •5.3.2. Динамические характеристики
- •Тиристоры
- •5.4.1 Включение по управляющему электроду
- •5.4.2. Включение импульсами ультрафиолетового лазера
- •5.4.3. О критическом заряде включения SiC-тиристоров
- •5.4.4. Выключение импульсным обратным током управляющего перехода
- •Заключение
2.1.3. Уменьшение ширины запрещенной зоны в кремнии при высоких концентрациях носителей
Известно [1], что коэффициент инжекции эмиттера биполярного транзистора можно увеличить, повышая отношение проводимостей эмиттера – база. Однако, как будет показано ниже, чрезмерное увеличение концентрации носителей в эмиттерной области не приводит к ожидаемому результату, так как при этом уменьшается ширина запрещенной зоны кремния и, как следствие, увеличивается концентрация свободных носителей заряда ni .
Уменьшение ширины запрещенной зоны сильно компенсированного полупроводника можно объяснить исходя из следующих соображений. При сближении электронов, когда их концентрация n 1020cм-3 (рассматривается кремний n-типа) волновые функции объединенных электронов перекрываются. Примесные энергетические уровни расщепляются, границы зон размыты и наблюдаются «хвосты» в зонах (рисунок 2.2), образуя примесные зоны, и, как результат эффективная ширина запрещенной зоны уменьшается.
Рисунок 2.2 - Схема, поясняющая эффект сужения запрещенной зоны
в сильно компенсированном полупроводнике
Сужение ширины запрещенной зоны при n см-3 можно объяснять, рассматривая движение большого массива инжектированных носителей в окружении большого количества основных носителей, которое, как правило, сопровождается нарушением зарядовой нейтральности. В вою очередь, это приводит к уменьшению энергии активации при генерации пары электро – дырка, что равносильно уменьшению ширины запрещенной зоны.
Существует несколько аналитических эмпирических выражений, связывающих величину сужения ширины запрещенной зоны с концентрацией носителей заряда в кремнии:
- для невырожденного
, которое для Т=300К запишется как
- для вырожденного кремния при Т = 300 К
и, наконец, выражение, которое применимо для обоих случаев
(2.6)
Экспериментальная зависимость величины сужения ширины запрещенной зоны от концентрации носителей представлена на рисунке 2.3.
Рисунок 2.3 - Зависимости величины сужения ширины запрещенной зоны
в кремнии и концентрации носителей заряда
При высоких уровнях легирования из-за сужения ширины запрещенной зоны Ego , согласно выражения ni2=NcNv exp , будет увеличиваться собственная концентрация свободных носителей заряда ni эф..
ni2эф.= ni2 ехр(2.7)
В сильнолегированном кремнии (n 1021cм-3) величина ni может увеличиться почти на 2 порядка (рисунок 2.4).
Рисунок 2.4 - График зависимости концентрации собственных носителей
заряда от концентрации примеси в кремнии
2.2. Лавинный пробой электронно-дырочного перехода
Основы теории лавинного пробоя одномерного p-n перехода и коллекторного p-n перехода биполярного транзистора были рассмотрены в [1]. В этом разделе основное внимание будет уделено особенностям, возникающим при лавинном пробое реального планарного p-n перехода, и методом увеличения напряжения пробоя.
2.2.1. Пробой планарного электронно-дырочного перехода

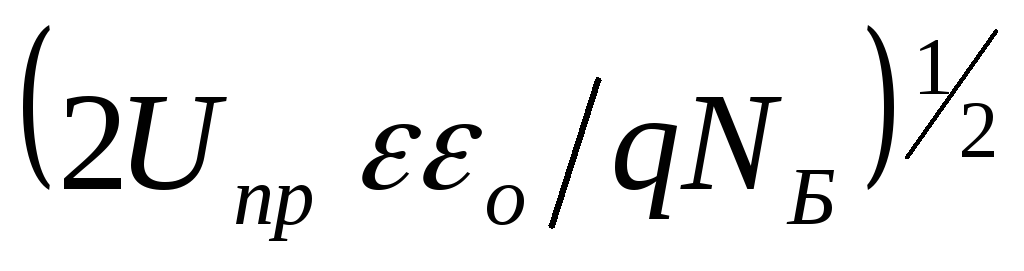

Одно из эмпирических выражений, определяющее величину напряжения пробоя резкого несимметричного кремниевого одномерного планарного p-n перехода где- концентрация примеси в базе (подложке),- коэффициент (=, где- концентрация примеси в базе (подложке),- коэффициент (= 6 или 5,5). Если коэффициентпринять равным 5,3 и выражать ширину области пространственного заряда (ОПЗ)Xd в мкм, то из выражения Xdпр = получимXdпр =. Для симметричногоp-n перехода концентрацию выражают как. В общем случае величину пробивного напряжения для резкого как симметричного, так и несимметричногоp-n перехода можно выразить как гдеXdпр в мкм, а в вольтах. Следует отметить, что при расчетах величины напряжения пробоя плавногоp-n перехода, как правило, пользуются выражением, полученным для резкого p-n перехода, так как они близки по значениям.
Величина напряжения пробоя планарного p-n перехода зависит от профиля распределения концентрации примесей и в значительной степени от кривизны края p-n перехода. Когда планарный переход создают диффузией через прямоугольную маску, то в образовавшемся p-n переходе можно выделить три области, величина напряжения в которых различна: центральную плоскую, цилиндрическую по боковому периметру и сферическую по углам маски.
В зависимости от величины и знака заряда поверхностных состояний, находящегося на границе Si-Si02 , ширина ОПЗ, выходящая на поверхность может быть больше (рисунок 2.5,б) или меньше (рисунок 2.5,а) ширины ОПЗ в объеме полупроводника.
Рисунок - 2.5.Схемы, поясняющие изменение ширины ОПЗ на поверхности по отношению к объему
Диоксид кремния на границе Si-Si02 преимущественно имеет положительный заряд, поэтому ширина ОПЗ перехода p+-n на поверхности по отношению к объему сужается. Следовательно, лавинный пробой, критическая величина напряженности электрического поля которого Екр 5 . 105начнется в приповерхностном слое при более низком напряжении , и напряжение пробоя уменьшается.
Величина напряжения пробоя зависит не только от конфигурации (плоский, цилиндрический, сферический), но и от радиуса кривизны p-n перехода (рисунок 2.6).
Рисунок 2.6 - Напряжение пробоя как функция концентрации примеси в подложке
для односторонних резких p-nпереходов различной конфигурации: плоской
(штрих - пунктирная кривая), цилиндрический (сплошные кривые),
сферическая (штриховые кривые)
Напряжение пробоя несимметричного резкого цилиндрического или сферического переходов в кремнии (в вольтах) можно записать как
(2.8)
где ,n = 1 для цилиндрического и n = 2 для сферических переходов; Xd – ширина обедненного слоя несимметричного плоскостного резкого перехода при пробое, мкм.
или Xd=2,5.10-2
