3. Розрахунок міцності перерізів, навкісних до поздовжньої осі елемента.

3.1 Перевіряємо умову необхідності встановлення поперечної арматури для багатопустотних панелей, для цього визначаємо:

• - коефіцієнт, який враховує вплив звісів стиснутих полок:

• коефіцієнти:

=2 - для тяжкого бетону;

=0,6 ; =1,5 ; = 0,01;

= 0 так як відсутні зусилля обжину;

• розрахунковий опір бетону розтяганню R_bt = 1,2 (МПа) Перевіряємо умову

Умова задовольняється, поперечну арматуру = 4мм класу ВР-І не розраховуємо, а приймаємо конструктивно, встановлюючи на при опорній дільниці, довжиною з кроком

в середині прольоту крок поперечних стержнів

Остаточно приймаємо крок поперечних стержнів кратним 10 мм:

Розміщуємо стержні в каркасі КР-І.

3.2 Зусилля, яке сприймається поперечною арматурою:

(кН/см)

Проекція розрахункового навкісного перерізу.

(см)

Визначаємо:

C = 2h₀ = (см)

Порівнюємо та з двох значень вибираємо менше:

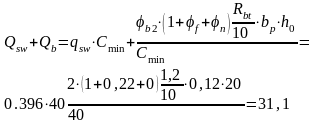

3.3 Поперечна сила, яка сприймається поперечною арматурою і бетоном стиснутої зони.

Перевіряємо умову:

Якщо умова виконується - міцність навкісних перерізів достатня.

4. Розрахунок прогинів.

Визначаємо моменти в середині прольоту від:

• Повного нормативного навантаження:

• Короткочасного нормативного навантаження:

• Визначаємо коефіцієнти:

• В залежності від класу поздовжньої робочої арматури та значення для двотаврового перерізу знаходимо

• Загальне оцінювання деформативності панелі виконуємо за формулою:

Якщо умова виконується, розрахунок прогинів не потрібен і f_max не визначаємо.

5. Розрахунок панелі на монтажні навантаження.

У панелі передбачені чотири монтажні петлі із арматури класу А240с (А-І), які розташовані на відстані 70см від торців панелі.

• Розрахункове навантаження від власної ваги панелі

Де h_d = 1,4 – коефіцієнт динамічності;

=1.1; G, - власна вага панелі 2.28; b - конструктивна ширина панелі 1.16 м

• Негативний вигинний момент консольної частини панелі

(Н·м)

де l₀ = 0,7 м - довжина консольної частини; g₅ - розрахункове навантаження від власної ваги панелі.

Цей момент сприймає поздовжня монтажна арматура каркасів.

• Потрібна площа перерізу поздовжньої монтажної арматури складає:

де z₁ =0.9 h₀;

R_s =225 - розрахунковий опір поздовжньої монтажної арматури класу А 240

Якщо площа мала за значенням, поздовжню монтажну арматуру каркасів приймаємо конструктивно в кількості, яка дорівнює кількості зварних каркасів у перерізі (3 або 4шт.). діаметром  10 мм, класу А 240 с (А-І), площею

де n=4 - кількість поздовжніх монтажних стержнів,

A_s1 - площа перерізу одного стержня  10= 0.785 мм

При підйомі панелі її вага може бути передана на дві петлі, тоді зусилля на одну петлю складає

(кН), де

g₅- розрахункове навантаження від власної ваги панелі;

l - конструктивна довжина панелі в м (задана) Площа перерізу арматури петлі

R_s - розрахунковий опір арматури класу А 240с (А-І)

Так як площа мала, приймаємо конструктивно петлі діаметром 12 мм з

A_sn=1.136 (см²)
