1.2 Генеральный план

Генплан разработан с учетом рельефа местности. Основные планировочные решения показаны на листе дипломного проекта.. Рельеф местности с перепадами высот от 455.0 до 457.0 м на территории 50м считается спокойным.

Девятиэтажное здание имеет прямоугольную ориентацию. Привязка здания выполнена с отступлением от красной линии по улице 30 лет Победы, с учетом организации подъездов и подходов к главному входу.

Основной подъезд осуществляется с улицы 30 лет Победы.

Для удобства прохода людей по территории запроектированы тротуары с плиточным и асфальтовым покрытием, а так же дорога для машин. На территории свободной от застройки и покрытий, производится посев трав. Будут высаживаться цветы, деревья и кустарники. На территории перед зданием сформирована площадка с подходами к зданию, автостоянка, подъездные транспортные пути. а так же детская площадка.Отвод поверхностных вод с территории предусмотрен открытой системой водостоков в городскую ливневую сеть и по рельефу местности.

Показатели по генплану:

- площадь участка 4104.0 м²

- площадь застройки 677,28 м²

- площадь покрытий 2680.0 м²

- площадь озеленения 2028.0 м²

1.3 Объемно-планировочное решение

Настоящим индивидуальным проектом предусматривается строительство 9 этажного 72 квартирного жилого дома. Решается важнейшая задача социальной значимости - обеспечить каждую семью отдельной квартирой. Все жилые комнаты освещены естественным светом в соответствии с требованиями СНиП 1:5,4, комнаты в квартирах имеют отдельные входы, высота помещения - 2,5 м. Кухня оборудована вытяжной естественной вентиляцией, мойкой, электроплитой. Лестница двухмаршевая с опиранием на лестничные площадки. Уклон лестниц - 1:2. Для вертикальных коммуникаций предусмотрена лифтовая сборная железобетонная шахта с монтажом лифтовой установки грузоподъемностью = 400 кг.

Здание выполнено из кирпичной кладки, выглядит массивно и капитально, придавая зданию тектоническую выразительность. Зданиям, выполненным из кирпича сравнительно легко придавать индивидуальность фасадов и внутренней планировки.

Здание представляет собой прямоугольник в плане А-В - 12.6м, 1 - 13 -40,8 м

В проектируемом доме каждая квартира состоит из следующих помещений:

• жилые комнаты,

• кухня,

• передняя (коридор),

• ванная,

• туалет,

• балкон.

Здание включает в себя следующий набор квартир:

• двухкомнатные – 36 шт.

• однокомнатные – 36 шт.

Технико-экономические показатели:

- площадь застройки - 677,28 м2

- общая площадь - 3538,20 м2

-жилая площадь -1756,08 м2

- полезная площадь - 1730,12 м2

- объем здания - 11823.2 м3

1.4 Инженерное обеспечение здания

Отопление

Для поддержания в холодный период года требуемой температуры внутреннего воздуха в проектируемом здании предусмотрена однотрубная водяная система отопления с П-образными стояками. В качестве нагревательных приборов приняты радиаторы алюминиевые «Темперамент». Стояки и разводка к отопительным приборам запроектированы диаметром до 40мм из стальных водогазопроводных труб по ГОСТ-3262-75*.

В узле ввода устанавливаются приборы автоматического оборудования подачи теплоты на отопление. Температура теплоносителя на отоплении 70°С.

Вентиляция

Для создания в помещениях воздушной среды, удовлетворяющей установленным СНиП 41-03-2003 гигиеническим нормам и технологическим требованиям. отоплении 70°С.

В жилом доме запроектирована приточно-вытяжная вентиляция с системой естественного побуждения. Вытяжка предусмотрена через вытяжные каналы в санузлах и кухнях. Мероприятия по обеспечению взрывопожарной безопасности

В проекте предусматривается пожарная профилактика систем вентиляции в

Выход на кровлю предусмотрен по металлической наружной лестнице.

Водоснабжение и водоотведение

Холодное водоснабжение выполняется подключением к существующим сетям. Подача воды к приборам выполняется от общей системы. Для учета количества и расхода воды на бытовые нужды установлен водомерный узел с обводной линией со счетчиком ЕТК-15.

Горячее водоснабжение предусмотрено от существующей сети горячего водоснабжения здания с установкой в помещении теплового пункта водомерного узла ЕТW-15, расположенного в подвальном помещении.

Водоотведение

Бытовые сточные воды отводятся самотеком в сеть бытовой канализации с подключением к наружной сети отдельным выпуском. Сточные воды от оборудования блоков питания отводятся для разбавления во внутреннюю сеть бытовой канализации. Для отвода сточных вод от санитарных приборов запроектирована сеть бытовой канализации с последующим подключением через два существующих выпуска по 100мм каждый к наружной сети водоотведения.

Электроснабжение

Электроснабжение осуществляется напряжением питающей сети с глухо-заземленной нейтралью 320/220 В. На лестничных клетках на каждом этаже предусмотрены совмещенные этажные щитки, в которых устанавливаются счетчики учета электроэнергии, автоматы для защиты сетей и пакетные выключатели. Все металлические токоведущие части электрооборудования подлежат заземлению путем присоединения к нулевому проводу сети.

Газоснабжения

Газоснабжение проектируемого жилого дома предусмотрено от существующих наружных сетей 70ти квартирного жилого дома. Проектом предусмотрена установка бытовых газовых плит для приготовления пищи.

Девяти этажное здание имеет домафоны, телефонную централизованную связь.

2 Специальная часть

2.1 Архитектурно-строительная решения

2.1.1 Конструктивная схема здания – это связевая схема решения каркаса с наружными самонесущими стенами.

Жилой дом разработан с учетом размещения его в городской застройке.

Класс здания II.

Степень долговечности II.

Степень огнестойкости II.

Здание девятиэтажное с подвалом.

Сборные ленточные фундаменты выполнены из бетона класса по прочности на сжатие В15. Толщина фундаментных блоков от 0,7м до 1,2м.

Глубина заложения фундаментов 3,0м.

Наружные стены подвергаются многочисленным несиловым и силовым воздействиям. Стены воспринимают собственную массу, постоянные и временные нагрузки от перекрытия крыши, воздействия ветра, неравномерной деформации основания.

Наружные стены здания – из керамического кирпича толщиной 640 мм.

Конструкция наружной стены приведена в разделе теплотехнический расчет. Приведенное сопротивление теплопередаче наружных стен R=3. 398 (м² °С)/Вт.

Внутренние стены здания – толщиной 380мм из керамического кирпича.

Перегородки – выполнены из гипсовых плит толщиной 80мм для межкомнатных перегородок.

Плиты перекрытия и покрытия. В здании применяются многопустотные плиты. Они предусмотрены для пролетов 6,3 метров. Плиты приняты предварительно напряженные. Плиты подразделяются на рядовые и связевые, пристенные. ПК56.15-4А111 по серии 1.041—01/83

Лестницы предназначены для сообщения между помещениями, расположенными на разных этажах. Лестницы, лестничные площадки и марши – сборные железобетонные. Уклон маршей принимается не более 1:2. Приняты по серии 1.055-1/83.

В проектируемом здании кровля принята плоской. Состав кровли:

- защитный слой из крупнозернистого песка на битумной мастике;

- 3х - слойный гидроизоляционный рубероидный рулонный ковер;

- цементно-песчаная стяжка толщиной 20 мм.

Все слои нужно предусматривать согласно СНиП 11-26-76.

В кровлях с уклоном большее 2,5% на участках ендов следует предусматривать усиление основного водоизоляционного ковра двумя слоями рулонных кровельных материалов, армированными стекломатериалами, которые должны быть заведены на поверхность ската не менее, чем на 450 мм. По утеплителю предусматривается стяжка из цементно-песчаного раствора марки 50 толщиной 200 мм. Затем рулонный ковер из двух слоев «Техносел» с посыпкой гравием. В местах перепадов высот на пониженных участках кровель следует предусматривать защитный слой в соответствии с п.2.11.СниП П-26-76 на ширину не менее 0,75 м (при наружном водоотводе), но у нас организованный, поэтому в проекте не предусмотрен.

Окна и балконные дверидолжны изготовляться в соответствии с требованиями ГОСТ 23166-78.

Полы приняты в жилых комнатах, прихожих – паркетные, кухнях – линолеум по легкобетонной стяжки. В санузлах, ванных комнатах покрытие пола – керамическая плитка. Экспликация полов приведена в таблице

Размеры окон назначены в соответствии с нормативными требованиями естественной освещенности и архитектурной композиции. Балконные двери имеют одинаковое с окнами решение переплетов, коробки и светопрозрачные части. Спецификация заполнения дверных и оконных проемов приведена в таблице 1

Таблица 1 – Ведомость дверных и оконных проемов

№ п.п.	Наименование	Количество по фасаду
		1-13	13-1	А-В	В-А	всего
ОК-1	ОРСП 1500×1400	36	36	-	-	72
ОК-2	ОРСП 1400×1400	36	36	-	-	72
ОК-3	ОРСП 1100×1400	18	36	-	-	54
ОК-4	ОРСП 1500×1500	18	-	-	-	18
Д-1	ДН 21-9	2	-	-	-	2
Д-2	ДГ 21-7	-	-	-	-	2
Д-3	ДГ 22-9	-	-	-	-	36
Д-4	ДГ 22-9	-	-	-	-	36
Д-5	ДВ 21-9	-	-	-	-	72
Д-6	ДГ 21-7	-	-	-	-	72
Д-7	ДГ 21-7	-	-	-	-	72
Д-8	ДО-21-8	36	36	-	-	72
Д-9	ДТ 18-8	-	-	-	-	2

Таблица 2 – Экспликация полов

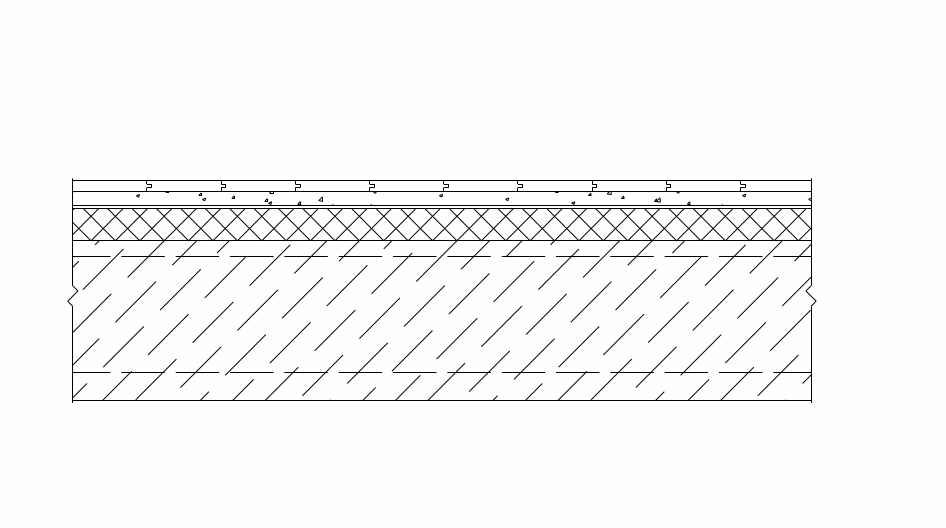

Наименование помещения	Схема полов	Элементы полов	Толщина
Жилые комнаты и прихожие		Паркет буковый Цементная стяжка Рубероид Тепло звукоизоляция Панель перекрытия	15 20 1слой 45 220
Ванные и туалетные комнаты		Керамическая плитка по ЦП раствору Цементная стяжка Тепло звукоизоляция Панель перекрытия	10 30 40 220
Кухня		Линолеум Легкобетонная стяжка Тепло звукоизоляция Панель перекрытия	5 25 50 220
Подвал		Бетонная подготовка Ц/П стяжка	300 мм 50 мм
Лестничная площадка		ж/б плита перекрытия цементно-песчаная стяжка	220 15
