3.2. Устройство фундаментов
В подвале нам нужно установить фундаментные
блоки размерами 1,4х1х0,4, массой 1,46т,
стеновые блоки массой 1,5т и плиты
перекрытия
массой 2,5т.
Автокран для монтажных работ мы подбираем
по плите перекрытия, так как у нас это
наиболее тяжелый элемент. С учетом веса
4-ветвевого стропа (коэффициента 1,1)
необходимая грузоподъемность крана
.
Требуемую высоту подъема Hтр.,
вылет стрелы
и ее длину
определяем графически.
Для этого по линии АВ, которая проходит через центр тяжести монтируемой плиты, от высоты монтажного горизонта Hм=3,2м откладываем вверх высоту смонтированных плит 0,22м, запас высоты на монтаж последующих плит 0,5м, высоту монтируемой плиты 0,22м; высоту 4-х ветвевого стропа 2м и высоту полиспаста 1м. Высота подъема в общей сложности составит 7,14м. Из точки А, обеспечивая две безопасные сферы радиусом 0,5м, касательно к ним проводим 2 линии стрелы. Наибольшая из них - 9м и будет требуемой длиной стрелы.
В уровне шарнира пяты стрелы в 1,5м от уровня земли проводим линию Б-В. По ней определяем вылет стрелы с добавлением расстояния от точки Б до оси вращения крана.
По измеренным в масштабе размерам и грузоподъемности выбираем кран КС-3575А с длиной стрелы 9м, вылетом стрелы мах.-14,6м; мin-4м при грузоподъемности, соответственно, 2 и 10т.
С одной позиции кран будет монтировать 3 плиты: а, б, в. Последующие позиции крана повторяются через каждые 4,5м.
4. Организация работ
4.1 Определение затрат труда и заработной платы.
По ранее подсчитанным объемам работ с помощью ЕНиР определим затраты труда рабочих и работы машин и представим их в таблице 5. Согласно заданию на работы №18,19,21 (индекс в) составим калькуляцию аккордной нормы и расценки (табл.6).
Таблица 5.
Ведомость затрат труда и заработной платы.
Наименование работ (описание) |
Объем работ |
ЕНиР, ТЧ, ПР |
Состав звена по ЕНиР, чел. |
Измери-тель объема работ по ЕниР |
Кол-во работ в измерите-лях ЕНиР |
Норма времени, чел.-ч |
Норма маш. времени маш.-ч. |
Расценки руб.-коп. |
||||
Ед. изм |
Кол-во |
на ед. изм-ля |
на весь объем |
на ед. изм-ля |
на весь объем |
на ед. изм-ля |
на весь объем |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. Работа с геодезистом по тарифу 2-го разряда |
чел.-ч |
80 |
____ |
____ |
____ |
____ |
1 |
80 |
____ |
____ |
0-64 |
51-20 |
2. Разработка грунта 1-й группы в нагорной канаве глубиной до 1 м экскав. Э-651, 0,8 м3 с режущей кромкой, навымет. |
м3 |
337,5 |
Е2-1-16 т-2; г;№2; ПР-1k=1.2 |
2 |
100 |
3,38 |
4,4 |
14,9 |
2,2 |
7,4 |
4-33 |
14-60 |
3. Срезка растительного слоя бульдозером ДЗ-8 в грунте 1-й группы. |
м2 |
2128 |
Е2-1-5; а;№2 |
1 |
1000 |
2,13 |
0,69 |
1,47 |
0,69 |
1,47 |
0-73,1 |
1-56 |
4. Уборка в штабель ранее разрыхленного грунта 1-й группы бульдозером ДЗ-18 с перемещением до 40 м |
м3 |
638,4 |
Е2-1-22; т-2; а,г; №3;ПР-3 |
1 |
100 |
6,38 |
2 |
12,76 |
2 |
12,76 |
2-07 |
13-20 |
5. Бурение ям диаметром 0,3 м глубиной 1 м в грунте 1-й группы бурильно-крановой машиной БМ-202 |
ям |
103 |
Е2-1-27; т-2;а; №1 |
2 |
1 |
103 |
0,14 |
14,42 |
0,07 |
7,21 |
0-10,9 |
11-23 |
6. Устройство обноски и ограждений геодезических знаков с установкой столбов в готовые ямы с последующей разборкой. |
п.м. |
206 |
Е6-52; №7; ПР-1k=1.5 |
2 |
100 |
2,06 |
21,8 |
44,91 |
____ |
____ |
14-58 |
30-03 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
7. Разработка грунта 2-й группы навымет экскаватором ЭО-5151 с обратной лопатой, с ковшом с зубьями 0,65 м3, в котловане глубиной 1,85 м, с совмещением с другими строит. работами. |
м3 |
585,6 |
Е2-1-11; т-3;к; №5; ТЧ-1, k=1.02 |
1 |
100 |
5,86 |
2,2 |
12,89 |
2,2 |
12,89 |
2-33 |
13-65 |
8. То же с погрузкой на транспорт. |
м3 |
873 |
Е2-1-11; т-3;б; №5; ТЧ-1, k=1. 2 |
1 |
100 |
8,73 |
2,9 |
25,32 |
2,9 |
25,32 |
3-07 |
26-80 |
9. Разработка в траншеях шириной 2 м липкого грунта 4-й группы экскаватором Э-4010, оборудованным планировочным ковшом 0,4 м3 , навымет. |
м3 |
113,4 |
Е2-1-14; а; №2; ТЧ-1,ПР-1 k=1,1
|
2 |
100 |
1,13 |
8,8 |
9,94 |
4,4 |
4,97 |
8-67 |
9,80 |
10. Засыпка вручную грунтом 4-й группы пазух траншей и подсыпка с трамбованием слоем до 0,2 м. |
м3 |
113,4 |
Е2-1-58; т-2;б; №1; ТЧ-16 k=1.3 |
2 |
1 |
113,4 |
1,8 |
204,1 |
____ |
____ |
1-11 |
125-90 |
11. Засыпка пазух котлована грунтом 3-й группы бульдозером ДЗ-18 с перемещением грунта до 15 м. |
м3 |
585,6 |
Е2-1-34; б, д; №3; |
1 |
100 |
5,86 |
0,79 |
4,63 |
0,79 |
4,63 |
0-84 |
4-91 |
12. Трамбование в пазухах грунта 2-й группы электротрамбовкой с квадратным башмаком ИЭ-4502 |
м2 |
1464 |
Е2-1-59; т-3;а; №1; |
1 |
100 |
14,64 |
2,2 |
32,21 |
____ |
____ |
1-54 |
22-55 |
13. Песчаная подсыпка слоем до 0,1 м под фундаменты с уплотнением песка и планировкой поверхности по рейке. |
м2 |
213,92 |
Е2-1-60; а; №5; |
1 |
100 |
2,14 |
13,5 |
28,89 |
____ |
____ |
9-45 |
20-22 |
Окончание таблицы 5
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14, 15. Монтаж фундаментных блоков весом 1,25 и 1,46 т. |
элем. |
210 |
Е4-1-1; а;б; №3; |
4 |
Элем. |
210 |
1,12 |
235,2 |
0,28 |
58,8 |
0-67 |
140-70 |
16. Монтаж блоков стен подвала весом 1,5 т. |
блок |
497 |
Е4-1-2; а;б; №3; |
4 |
Блок |
497 |
0,88 |
437,36 |
0,22 |
109,34 |
0-52,2 |
258-44 |
17. Бетонирование подготовки слоем 0,1 м под гидроизоляцию пола. |
м3 |
38,6 |
Е4-1-49; т-1; №6; |
2 |
1 |
38,6 |
0,61 |
23,55 |
____ |
____ |
0-34,1 |
13-12 |
18. Оклеечная горизонтальная гидроизоляция в 2 слоя бризола вручную. |
м2 |
463,25 |
Е11-40; а;№2; ПР-1, к=1,9 |
3 |
100 |
4,63 |
20,0 |
92,6 |
____ |
____ |
14-17 |
65-61 |
19. Оклеечная вертикальная гидроизоляция в 2 слоя бризола вручную. |
м2 |
192,24 |
Е11-40; а;№6; ПР-1, к=1,9 |
3 |
100 |
1,92 |
36,1 |
69,31 |
____ |
____ |
25-63 |
49-21 |
20. Укладка бетонной смеси в конструкцию пола слоем 15 см по гидроизоляции. |
м3 |
57,9 |
Е4-1-49; т-1;№6;
|
2 |
1 |
57,9 |
0,61 |
35,32 |
____ |
____ |
0-34,1 |
19-69 |
21. Оклеечная горизонтальная гидроизоляция стен в 2 слоя рубероида, вручную. |
м2 |
57,64 |
Е11-40; а;№2; ПР-1, к=1,9 |
3 |
100 |
0,58 |
20,0 |
11,6 |
____ |
____ |
14-17 |
8-22 |
22. Монтаж многопустотных плит перекрытия площадью до 10 м2. |
элем. |
56 |
Е4-1-7; а;б;№3; |
5 |
Элем. |
56 |
0,90 |
50,4 |
0,18 |
10,08 |
0-57 |
31-92 |
23. Водоотливные работы электронасоса- ми по тарифу моториста 5-го разряда. |
чел.-ч. |
1568 |
____ |
____ |
____ |
____ |
____ |
1568 |
____ |
____ |
0-91 |
1426-77 |
Таблица 6.
Калькуляция (индекс к) аккордной нормы и расценки на бетонирование бетонной подготовки и укладку бетонной смеси в конструкции пола
Обоснование (ЕНиР и др.) |
Наименование работ |
Объем |
Нвр на ед. изм., чел.-ч |
Затраты труда на весь объем, чел.-ч |
Расценки на ед. изм., руб.-к. |
Зараб. плата за объем, руб.-к. |
|
ед. изм. |
кол-во. |
||||||
1. Е2-1-11; т-3;к; №5; ТЧ-1, k=1.02 |
7. Разработка грунта 2-й группы навымет экскаватором ЭО-5151 с обратной лопатой, с ковшом с зубьями 0,65 м3, в котловане глубиной 1,85 м |
100м3 |
5,86 |
2,2 |
12,89 |
2-33 |
13-65 |
2. Е2-1-11; т-3;б; №5; ТЧ-1, k=1. 2 |
8. То же с погрузкой на транспорт. |
100м3 |
8,73 |
2,9 |
25,32 |
3-07 |
26-80 |
Калькуляция № а |
Разработка грунта в котловане |
100м3 |
14,59 |
1,22 |
38,21 |
5-40 |
40-45 |
Мастер _____________________________ (Ф.И.О)
Нормировщик ______________________________ (ф.И.О)
4.2 Календарный график процесса устройства фундаментов и календарный план производства работ по нулевому циклу.
Производство работ должно осуществляться с их максимальным совмещением по времени, для чего здание разбиваем на захватки, на которых будут производиться отдельные виды работ.
Для монтажа фундаментов формируем 1-6 захваток по осям А, Б и В, разделенным пополам, с добавлением к ним примыкающих участков поперечных стен.
Выполнение подсыпки под полы, бетонирования основания под полы, гидроизоляции пола и монтажа перекрытия осуществляем на 4-х захватках а,б,в,г.
Порядок работ на захватках отобразим на календарном графике процесса устройства фундаментов.

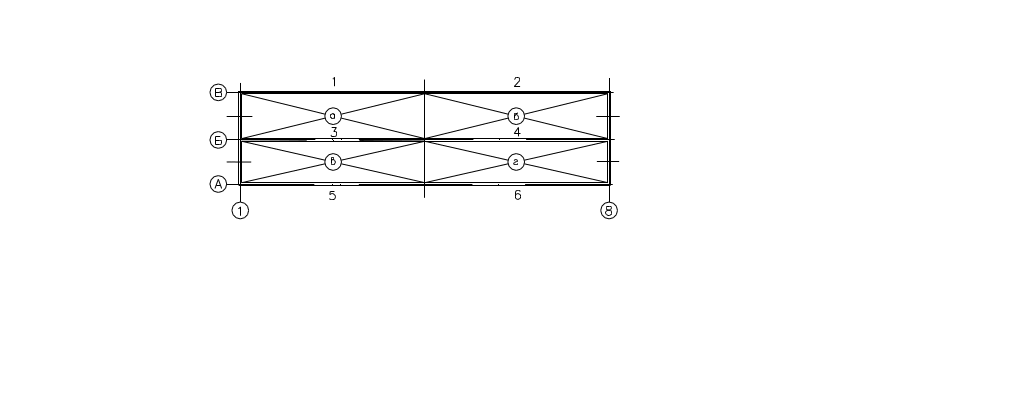

Разбивка здания на захватки для выполнения работ по устройству фундаментов.
