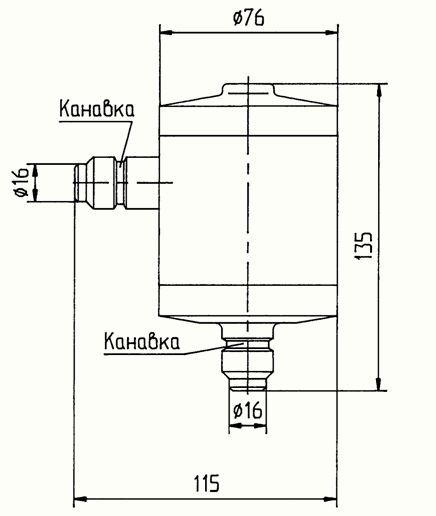

Вопрос 31. Уравнительные, разделительные, конденсационные сосуды, разделительные мембраны.
У
равнительные
конденсационные сосуды
предназначены для поддержания постоянства
и равенства уровней конденсата в
соединительных линиях, передающих
перепад давления от диафрагмы к датчикам
разности давлений, при измерении расхода
пара. Уравнительные
сосуды
предназначены для поддержания постоянного
уровня жидкости в одной из двух
соединительных линий при измерении
уровня жидкости в резервуарах с
использованием датчиков разности
давлений.

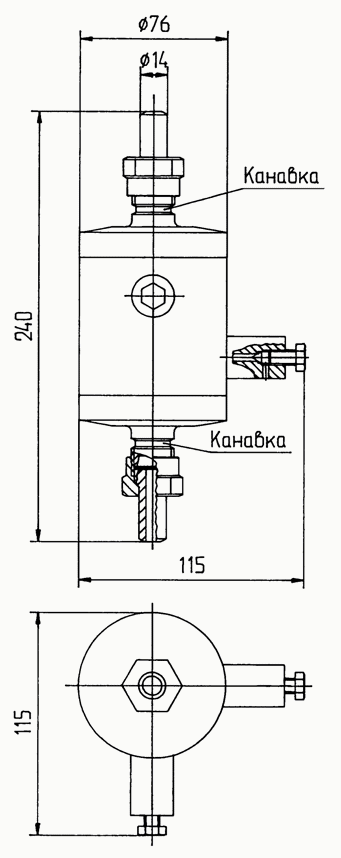

Разделительные сосуды предназначены для защиты внутренних полостей датчиков от непосредственного воздействия измеряемых агрессивных сред путем передачи давления через разделительную жидкость
По устойчивости к климатическим воздействиям сосуды имеют следующие исполнения по ГОСТ 15150:
У
2*
- для работы при температуре от минус
30 до 50 °С;
У2** - для работы при температуре от минус 50 до 80 °С;
УХЛЗ. 1 * и ТЗ* - для работы при температуре от 5 до 50 °С;
УХЛ3.1** и ТЗ** - для работы при температуре от минус 10 до 80 °С.
По требованию заказчика могут изготавливаться сосуды следующих климатических исполнений по ГОСТ 15150:
Т2 - для работы при температуре от минус 10 до 50 °С;
ТВЗ - для работы при температуре от 1 до 50 °С;
М4 - для работы при температуре от минус 10 до 40 °С и в атмосфере типа II или IV по ГОСТ 15150.
По согласованию с заказчиком могут изготавливаться сосуды других климатических исполнений по ГОСТ 15150.
Относительная влажность окружающего воздуха - до 95% при 35 °С.
31.1Обозначение сосудов при заказе и в документации другой продукции, в которой они могут быть применены, должно включать: наименование, условное обозначение, условное предельное давление,
обозначение материалов, применяемых в сосудах (А- для углеродистой стали, Б - для нержавеющей стали), обозначение вида климатического исполнения.
Условное обозначение материалов, применяемых в сосудах:
31.1 углеродистая сталь - А;
нержавеющая сталь - Б.
РАЗДЕЛИТЕЛИ МЕМБРАННЫЕ
Принцип работы
На чувствительный элемент измерительного устройства, которое соединено с разделителем, через мембрану и разделительную жидкость передается измеряемое давление. Разделительная мембрана предохраняет жидкость от прямого контакта со средой. При этом выбираются такая жидкость и допустимая деформация мембраны, чтобы вносимая разделителем дополнительная погрешность была не выше, чем указано в разделе технических данных. Разделитель соединяется с измерительным устройством непосредственно или с помощью соединительного рукава.
Устройство
Мембранный разделитель имеет достаточно простую конструкцию: нижний и верхний фланцы соединяются болтами, а между ними находится корпус с мембраной. Также изготавливаются модели изделий с открытой мембраной. Такие устройства в основном используются для работы с кристаллизующимися средами. Благодаря особенностям их конструкции не скапливается осадок, который может помешать подаче давления. Разделители с открытой упругой мембраной для предотвращения ее повреждения транспортируются в защитном кожухе. При выборе модификации мембранного разделителя необходимо учитывать особенности разных моделей устройств и характеристики измеряемых жидких сред.
Разделители предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (манометров и преобразователей давления) от попадания в нее сред, агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
При необходимости, сторона мембраны разделителя, соприкасающаяся с агрессивной измеряемой средой, может быть защищена фторопластом.
Разделители могут соединяться с измерительным устройством непосредственно или через соединительный рукав модели 55004 (рис. 7).
Разделитель с измерительным устройством функционирует при температурах, указанных в техническом описании измерительного устройства.
Диапазон давления
Диапазон измерения давления, MРa 0,025 ... 60
Температурный диапазон
Климатическое исполнение стандартное (°C) - 30…+ 60
О
тносительная
влажность окружающего воздуха (% при
35°C) 98
Температура измеряемой среды (°C) - 40…+ 170
Технические характеристики
Технические условия (ТУ) 25-05.2343-78
Дополнительная погрешность вносимая разделителем (%) 1
Марки разделительной жидкости ПЭС-2; ПМС-6; ПМС-50
