1. Линейные электрические цепи постоянного тока

1.1. Электрическая цепь и ее элементы

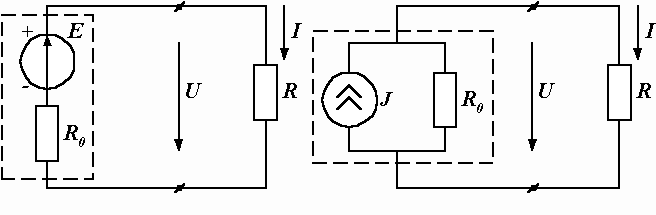

Электрическая цепь представляет собой совокупность устройств, предназначенных для производства, передачи и потребления электрической энергии. Пример простейшей электрической цепи показан на рис. 1.1. Кружок со стрелкой внутри и стоящей рядом буквой Е (рис. 1.1, а) обозначает так называемый источник ЭДС (его еще называют источником напряжения). Это идеализированный источник энергии, внутреннее сопротивление которого равно нулю, а напряжение постоянно по величине, равно ЭДС реального источника и не зависит от протекающего по нему тока. Стрелка показывает направление возрастания потенциала внутри источника. Плюс находится у острия, минус – у хвоста стрелки. Ток во внешней цепи протекает по направлению стрелки ЭДС – от плюса источника к минусу. Внутреннее сопротивление реального источника R₀ соединяется последовательно с ЭДС Е, и в совокупности они образуют схему замещения реального.



Электрическая цепь - это совокупность устройств, предназначенных для производства, передачи, преобразования и использования электрического тока.

Участок электрической цепи, по которому проходит один и тот же ток, называется ветвью.

Разветвленная схема - это сложная комбинация соединений пассивных и активных элементов.

U = E – IR₀

1,2 Направления и напряжения тока

На практике часто приходится сталкиваться с элементами схемы, показанными на рис. 1.3. Разница между ними заключается во взаимном направлении стрелок ЭДС и напряжения. В первом случае (рис. 1.3, а), когда эти стрелки направлены противоположно друг другу, напряжение определяется как разность потенциалов положительного и отрицательного зажимов источника и поэтому положительно. При одинаковых направлениях стрелок E и U (рис. 1.3, б) напряжение равно разности отрицательного и положительного потенциалов, а потому оно отрицательно:

U = – E.

1-й закон Кирхгоффа

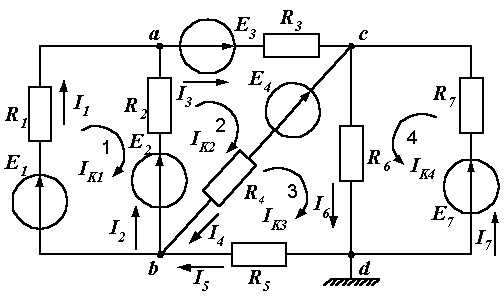

Этот метод сводится к решению системы уравнений, количество которых равно числу неизвестных токов (числу ветвей). Покажем его применение на примере схемы, изображенной на рис. 1.9.

Сложная электрическая цепь

    Первый закон Кирхгофа: в узле электрической цепи алгебраическая сумма токов равна нулю.

Произвольно задавшись направлениями токов в ветвях и принимая токи, подтекающие к узлу, положительными, а оттекающие от узла – отрицательными, записываем:

2-й закон Кирхгоффа

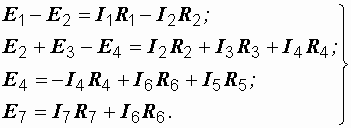

Второй закон Кирхгофа: в замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех сопротивлениях контура. Число уравнений, составляемых по этому закону, равно числу взаимно независимых контуров. При рассмотрении схемы каждый последующий контур является независимым относительно предыдущих, если он отличается от них хотя бы одной новой ветвью.

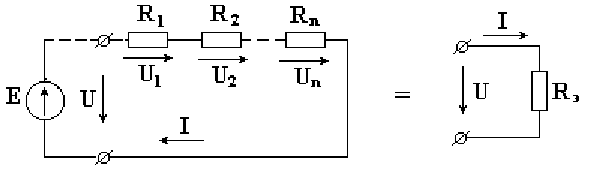

2.1. Последовательное соединение элементов электрических цепей изображена электрическая цепь с последовательно соединенными сопротивлениями.

Напряжение на зажимах источника ЭДС равно величине электродвижущей силы. Поэтому часто источник на схеме не изображают.

Падения напряжений на сопротивлениях определяются по формулам

В соответствии со вторым законом Кирхгофа, напряжение на входе электрической цепи равно сумме падений напряжений на сопротивлениях цепи. - эквивалентное сопротивление.
