6.2.3. Работа с портативным осциллографом hps-1401

После включения осциллографа кратким нажатием правой верхней кнопки (ПВ) вывести на экран краткое меню. Нужный параметр активизируется кратким нажатием кнопки ПВ. Изменение активированного параметра вверх-вниз производится двумя левыми кнопками. В первой и третьей строчках таблицы дисплея устанавливаются масштабы напряжения и времени. В четвёртой и пятой − вид входной развязки и вид параметра напряжения. Установленные параметры высвечиваются в строке под экраном.

Нажатие кнопки справа внизу (HOLD) удерживает осциллограмму на дисплее. Повторное нажатие снимает удержание.

Для точного определения величин ординат и абсцисс точек на кривых можно использовать маркеры, которые открываются в полном меню длительным нажатием кнопки ПВ.

Для предварительной настройки осциллографа выполнить следующие действия:

1. Включить тумблер S9.

2. Подключить осциллограф к зажимам ГПН и установить на экране следующие величины параметров :

− масштабы напряжения m_U=0,5 В/дел и времени m_t=5мс/дел;

− вид входной развязки − DC и вид параметра напряжения − U_dc.

Убедиться в том, что осциллограмма напряжения на выходе ГПН соответствует по форме и параметрам его изображению на рис.6.19. Снять осциллограмму этого напряжения.

3. Выключить тумблер S9.

6.2.4. Порядок выполнения измерений

1. Исследование переходного процесса в цепи RC

Собрать схему, представленную на рис. 6.20.

Включить тумблер S9.

Рис. 6.20. Схема RС-цепи

Установить ёмкость конденсатора С1 равную 8 мкФ. Устанавливая поочерёдно величину сопротивления резистора R17 равную 200, 500 и 1100 Ом снять осциллограммы напряжения u_C1 на конденсаторе С1 и напряжения на сопротивлении R17, которое пропорционально току i_C1. Пронумеровать осциллограммы в соответствии с табл. 6.4.

Определить постоянную времени при параметрах С1=8мкФ и R17=200 Ом, изменив масштаб времени на m_t=2мс/дел. Для этого по осциллограмме u_C определить абсциссу t=τ при напряжении u_C1, равном 2/3 от установившегося значения.

Снять аналогичные осциллограммы переходных режимов при сопротивлении R17, равном 200 Ом, и значениях ёмкости С1, равных 2, 4 и 8 мкФ, сохранив масштаб времени m_t=2мс/дел. Осциллограммы пронумеровать в соответствии с табл. 6.4.

Выключить тумблер S9.

Характеристики RС-цепи в переходных режимах Таблица 6.4

№ осциллограммы	1	2	3	4	5	6	7	8	9	10	11	12
Вид осциллограммы	uC1			iC1			uC1			iC1
С1, мкФ	8						2	4	8	2	4	8
R17,Ом	200	500	1100	200	500	1100	200
τ, мс		-----------------------------------------------------------

2. Исследование переходного процесса в цепи RL

Собрать схему, представленную на рис. 6.21.

Включить тумблер S9.

Вернуться к величине масштаба времени m_t=5мс/дел.

Величина индуктивности L_к катушки L2 и её активное сопротивление R_К заданы в табл. 6.5.

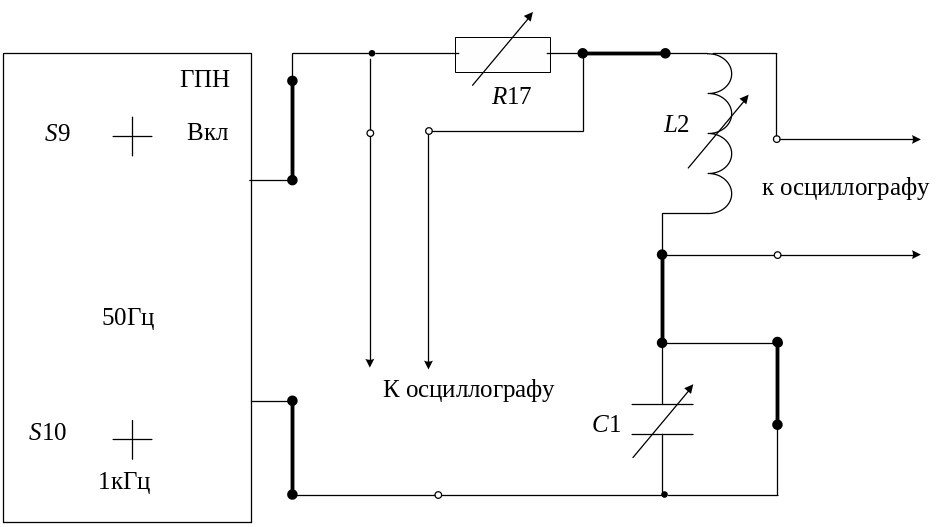

Рис. 6.21. Схема RL-цепи

Характеристики RL-цепи в переходных режимах Таблица 6.5

L= 0,95 Гн; R_К = 40 Ом

№ осциллограммы	1	2	3	4	5	6
Вид осциллограммы	iL			uL
R17, Ом	1000	500	200	1000	500	200

Снять осциллограммы тока i_L (напряжения на R17) и напряжения u_L на катушке при сопротивлениях R17 равных 1000, 500, 200 Ом. Пронумеровать осциллограммы в соответствии с табл. 6.5.

Выключить тумблер S9.

3. Исследование переходного процесса в цепи RLС

Собрать схему, представленную на рис. 6.22.

Включить тумблер S9.

Установить масштаб времени m_t=0,5мс/дел.

Снять и пронумеровать в соответствии с табл. 6.6 осциллограммы напряжения u_L на катушке при следующих параметрах:

R17=500 Ом, С1=0,1мкФ;

R17=500 Ом, С1=0,5мкФ, по осциллограмме определить период колебаний Т;

R17=500 Ом, С1=2,0мкФ;

R17=500 Ом, С1=8,0мкФ.

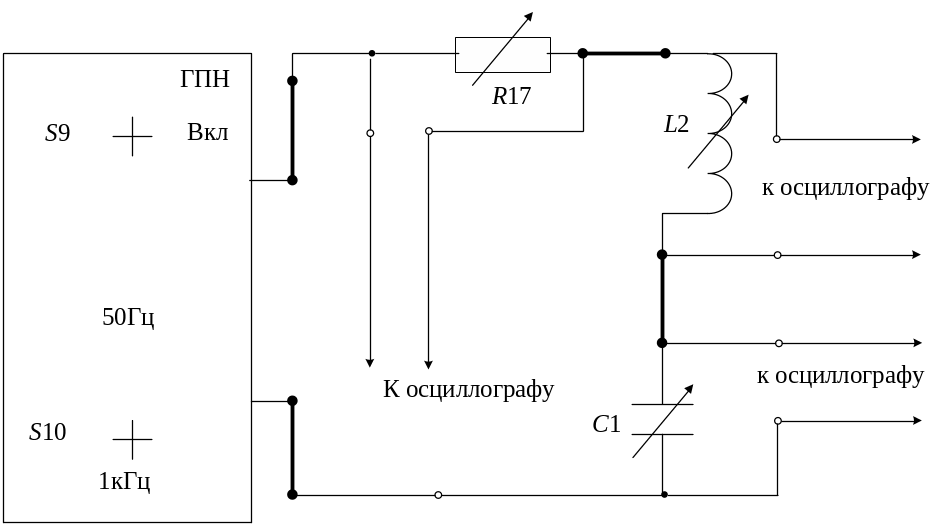

Рис.6.22. Схема RLC-цепи

Характеристики RLС-цепи в переходных режимах Таблица 6.6

№ осциллограммы	1	2	3	4
Вид осциллограммы	uL
R17, Ом	500
С1, мкФ	0,1	0,5	2,0	8,0
Период колебаний Т,мкс	_______		________	________

При снятии осциллограмм напряжения u_L подключением осциллографа к конденсатору С1 и резистору R17 убедиться в идентичности характера переходного процесса на всех элементах.

Выключить тумблер S9.
