5.1.2. Расчет цепей негармонического тока
Расчет цепей при периодических негармонических ЭДС и токах ведется по методу наложения. Последовательность расчета рассмотрим на примере цепи со смешанным соединением элементов R, L, C (рис. 5.1,а) и с источником, ЭДС e(t) которого изменяется по закону, соответствующему однополупериодному выпрямлению синусоидального напряжения с амплитудой Em (рис. 5.1,б):
где n = 0,±1,±2,±3, ... ; T − период.
а) б)

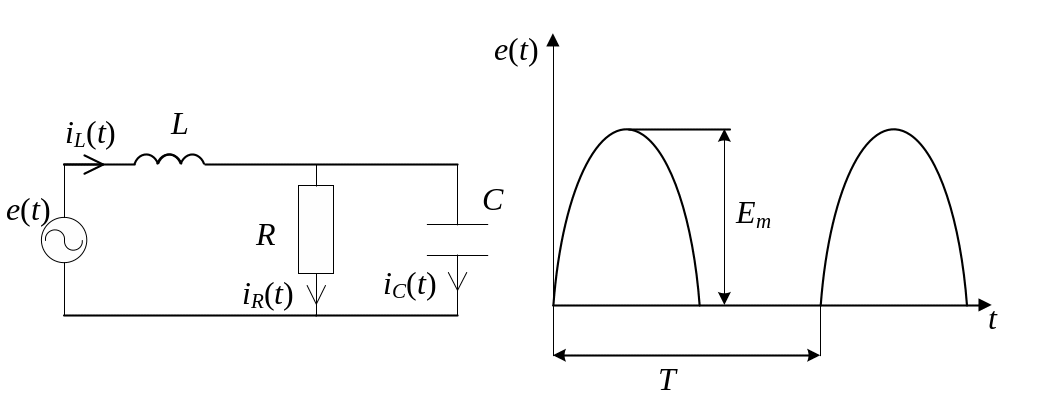

Рис. 5.1. Цепь с негармоническим источником:
а) схема цепи; б) кривая ЭДС
Разложение несинусоидальной ЭДС в гармонический ряд имеет вид:
(5.7)

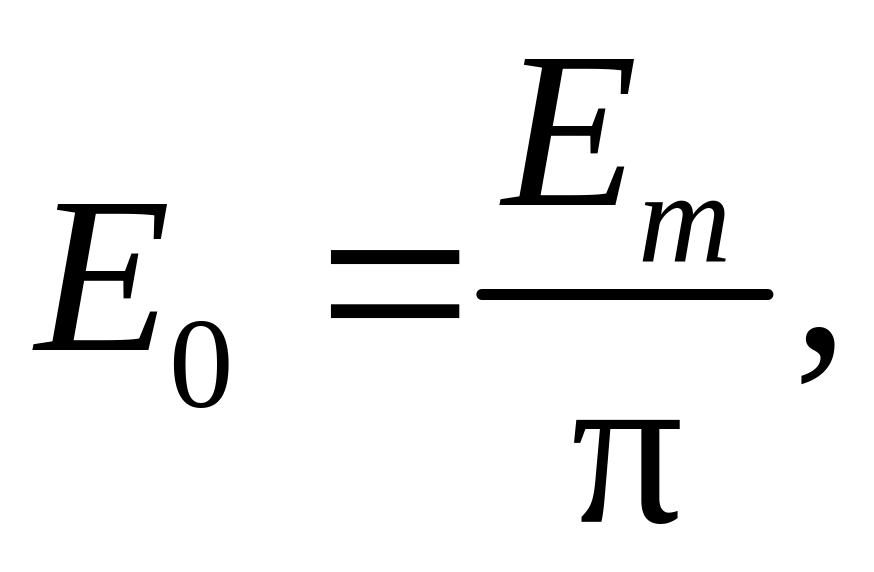

где

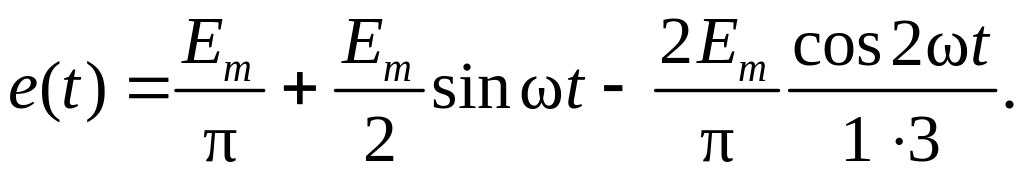

Какие члены в разложении учитывать при расчетах, определяется требуемой точностью. Кроме того, ряд, как правило, быстро убывает. Начиная с четвертого члена ряда, амплитуда гармоник составляет менее 5-10% от амплитуды первой гармоники. Поэтому для иллюстрации метода расчета рассмотрим только первые три члена ряда:
Как следует из
последнего выражения, ЭДС или напряжение
источника представляет собой совокупность
ЭДС или напряжений трех источников:
одного постоянного, величиной

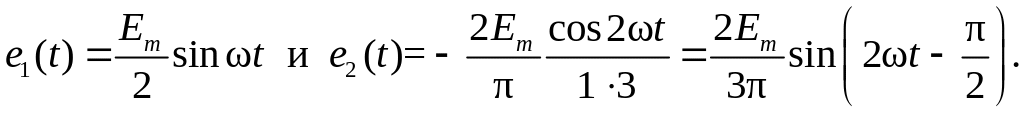

и двух гармонических:
Гармонические ЭДС e1(t) и e2(t) называют соответственно первой и второй гармониками, а напряжение постоянного источника − постоянной составляющей ЭДС.
В соответствии с методом наложения необходимо произвести расчет цепи при каждом из воздействий. При этом для постоянной составляющей цепь следует рассматривать как цепь постоянного тока, а для гармоник − как цепь гармонического тока соответствующей частоты.
Таким образом, принципиально рассматриваются две схемы цепи: постоянного и переменного тока. Применительно к исходной цепи (рис. 5.1,а) они имеют вид, как на рис. 5.2.
а) б)
Рис. 5.2. Расчетные схемы: а) для постоянной составляющей;
б) для гармонических составляющих
Цепь на рис. 5.2,а не содержит индуктивности и емкости, поскольку в установившемся режиме в цепи постоянного тока индуктивность эквивалентна сопротивлению с нулевым сопротивлением, а емкость эквивалентна разрыву цепи.

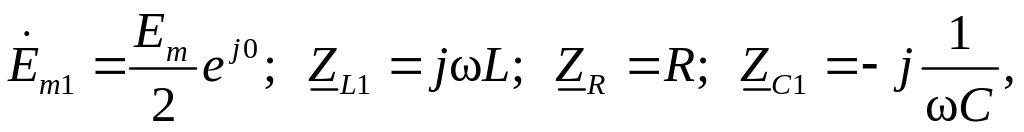

Цепь на рис. 5.2,б представляет собой изображение исходной цепи в комплексной области, поскольку расчет цепей гармонического тока ведется символическим методом. При этом для первой гармоники:

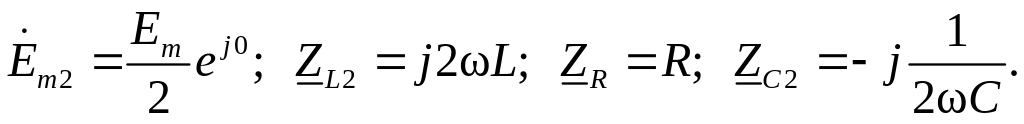

и для второй гармоники:
Расчет цепи как для постоянной составляющей, так и для гармоник ведется известными методами, изложенными в разделах 1 и 2 пособия, поэтому приведем только в общем виде выражения для токов в ветвях для каждой составляющей ЭДС:

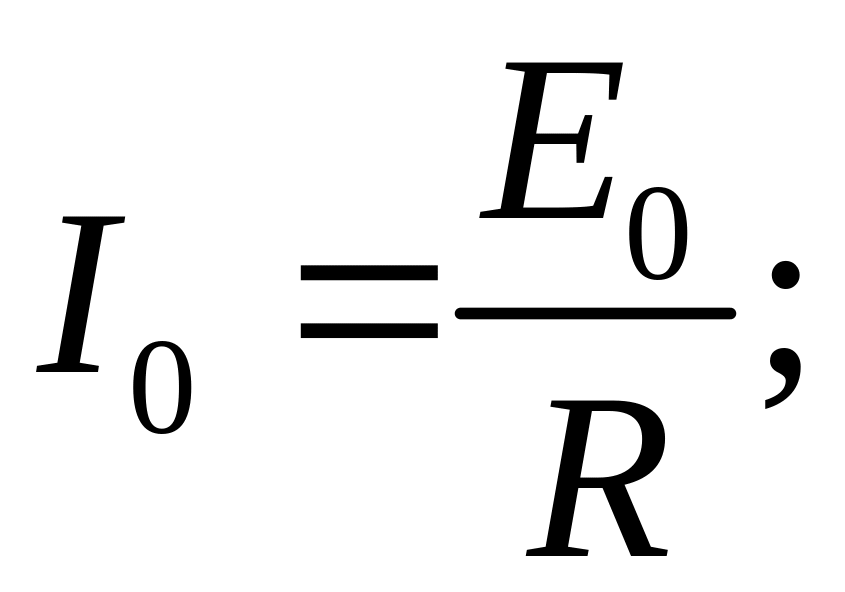

− для постоянной
составляющей

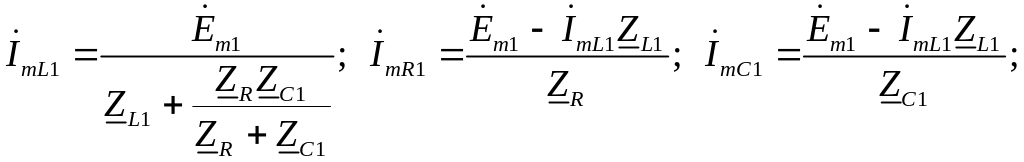

− для первой гармоники

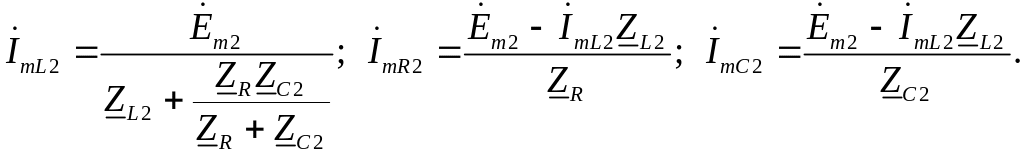

− для второй гармоники
Переходя от комплексных амплитуд токов в ветвях к временным функциям, получим выражения для мгновенных токов в ветвях схемы:
− для первой гармоники:
− для второй гармоники:
где
под начальными фазами гармонических
функций (φ) понимаются аргументы
соответствующих комплексных амплитуд
токов.
Окончательно токи в ветвях при действии негармонической ЭДС будут представлять собой суммы соответствующих мгновенных токов:
Для построения графиков токов в ветвях необходимо сложить ординаты постоянной составляющей и мгновенных значений всех рассчитанных гармоник.
