4.2.3. Порядок выполнения измерений

1. Определение параметров катушек L4 и L5

1.1. Собрать схему исследуемой цепи (рис. 4.11,а).

а)

б)

Рис. 4.11. Схема исследуемой цепи:

а) измерение параметров катушки L4;

б) измерение параметров катушки L5

Для определенности зажимам катушек L4 и L5 присвоены номера: 1,3 − верхние и 2,4 − нижние зажимы (рис. 4.11).

1.2. Установить входное напряжение 15-16 В.

1.3. Подключить источник тумблером S12 и измерить напряжение U, ток I и мощность P. Данные занести в табл. 4.3.

1.4. Собрать схему исследуемой цепи (рис. 4.11,б) и повторить пп.1.2,1.3.

Данные измерений параметров катушек Таблица 4.3

Катушка	Напряжение, U			Ток, I			Мощность, P
	дел.	В/дел	В	дел.	А/дел	А	дел.	Вт/дел	Вт
1-2 (L4)
3-4 (L5)

2. Определение одноименных зажимов катушек методом трех вольтметров

2.1.Собрать схему цепи (рис. 4.12).

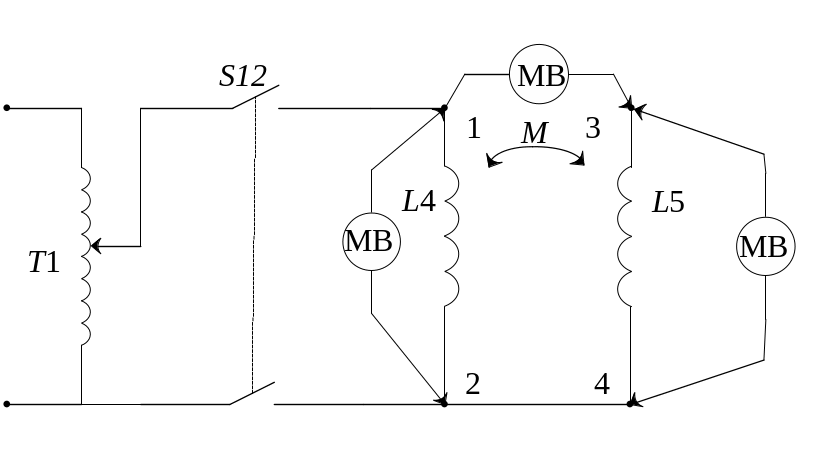

Рис. 4.12. Схема по методу трех вольтметров

2.2. Измерить мультиметром напряжения между точками 1-2, 3-4, 1-3 и занести данные в табл. 4.4. По соотношению величин измеренных напряжений определить номера одноименных зажимов и занести их в табл. 4.4.

Данные измерений по методу трех вольтметров Таблица 4.4

U12, В	U34, В	U13, В	Одноименные зажимы

3. Исследование последовательного соединения катушек

В данном опыте определяют одноименные зажимы катушек и определяют коэффициент взаимной индукции М.

3.1. Собрать схему последовательного соединения катушек (рис. 4.13,а).

а) б)

Рис. 4.13. Схема последовательного соединения катушек:

а) схема 1,2-4,3; б) схема 1,2-3,4

3.2.Подать напряжение на схему замыканием тумблера S12, измерить напряжение, ток и мощность в цепи. Напряжение измерять мультиметром. Данные измерений записать в табл .4.5.

3.3. Собрать схему рис. 4.13,б и повторить измерения по п. 3.2 при том же напряжении источника. Данные измерений записать в табл. 4.5.

Данные опыта последовательного соединения катушек Таблица 4.5

Схема Рис.4.13

Опыт

Расчет

U

I

P

ZЭ

XЭ

RЭ

LЭ

M

В

дел

А/дел

А

дел

Вт/дел

Вт

Ом

Ом

Ом

Гн

Гн

а)

б)

По величине измеренного тока определить одноименные зажимы катушек и способ их соединения: согласное или встречное. Результат отразить в первом столбце табл.4.5, например, . В верхней части дроби записываются одноименные зажимы, а в нижней части − способ соединения для каждой из схем.

4. Определение коэффициента взаимной индукции M методом холостого хода

4.1.Собрать схему рис. 4.14.

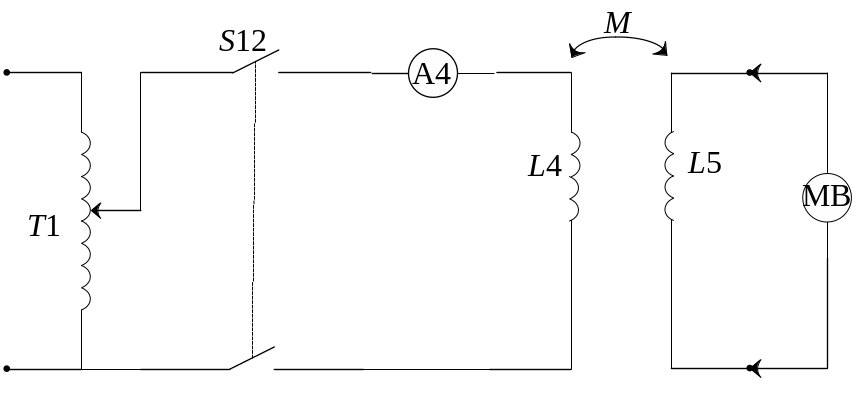

Рис. 4.14. Схема для определения M методом холостого хода

4.2.Установить такое напряжение источника, контролируя его мультиметром, чтобы ток в первичной цепи не превышал 0,4 А.

4.3.Измерить ток в катушке L4 и напряжение на зажимах катушки L5. Напряжение измерять мультиметром. Данные измерений записать в табл. 4.6.

4.4.Поменять катушки L4 и L5 местами и повторить п.4.2 и 4.3.

Данные опыта холостого хода Таблица 4.6

К источнику подключена катушка	Опыт				Расчет
	U	I			M
	В	дел.	А/дел.	А	Гн
L4
L5

5. Определение одноименных зажимов на постоянном токе.

Данный способ основан на применении источника и прибора (вольтметра) постоянного тока. Суть его изложена в разделе 4.1.3, а схема приведена на рис. 4.7. Студенты должны самостоятельно изучить данный метод. Сам опыт проводится с использованием прибора, выдаваемого преподавателем, и под его руководством.
