3.3. Лабораторная работа №7

Исследование трехфазной цепи, соединенной по схеме "треугольник"

3.3.1. Цель и краткое содержание работы

Целью работы является изучение режимов работы трехфазной цепи при симметричной и несимметричной нагрузке, соединенной по схеме "треугольник".

Экспериментальное исследование заключается в сборке схемы в соответствии с опытами по программе работы, в измерении напряжений и токов на участках электрической цепи.

Расчеты с использованием экспериментальных данных проводятся с целью определения напряжений и фазных токов в различных режимах работы трехфазной цепи.

Обязательные теоретические сведения, необходимые для выполнения работы, изложены в следующих разделах пособия:

3.1.1. Основные понятия и определения;

3.1.2. Схемы соединения трехфазных цепей;

3.1.3. Расчет трехфазных цепей;

3.1.4. Мощность в трехфазной цепи.

При необходимости следует воспользоваться конспектами лекций по соответствующим разделам курса и учебными пособиями.

В настоящей работе студенты на основании опытных данных производят расчеты по программе работы и строят векторные диаграммы.

3.3.2. Описание лабораторного стенда

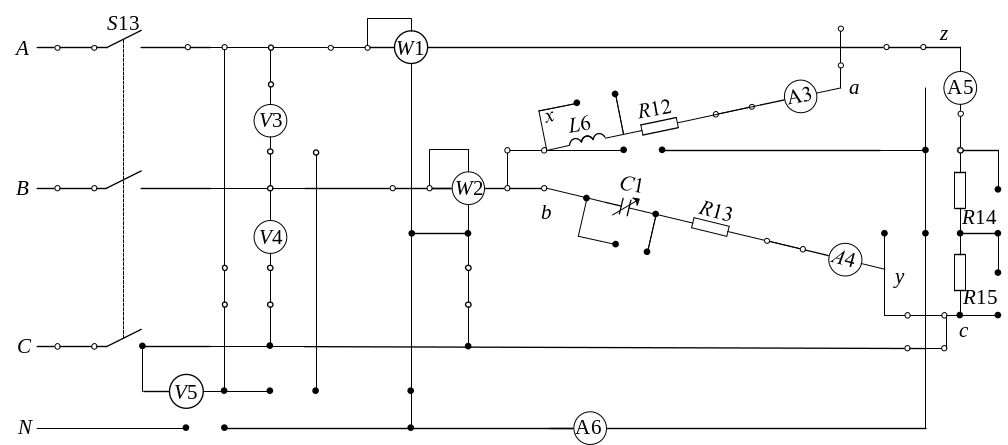

Общий вид панели лабораторного стенда приведен на рис. 3.15.

Рис. 3.15. Панель лабораторного стенда

В данной лабораторной работе используются следующие элементы:

- источник трехфазного напряжения 70 В, подключаемый к исследуемой схеме тумблером S13;

- сопротивления R12, R13, R14, R15;

- индуктивность L2, емкость C1;

- измерительные приборы: вольтметры V3, V4, V5; амперметры А3, А4, А5; ваттметры W1, W2; мультиметр (выдается преподавателем).

3.3.3. Порядок выполнения измерений

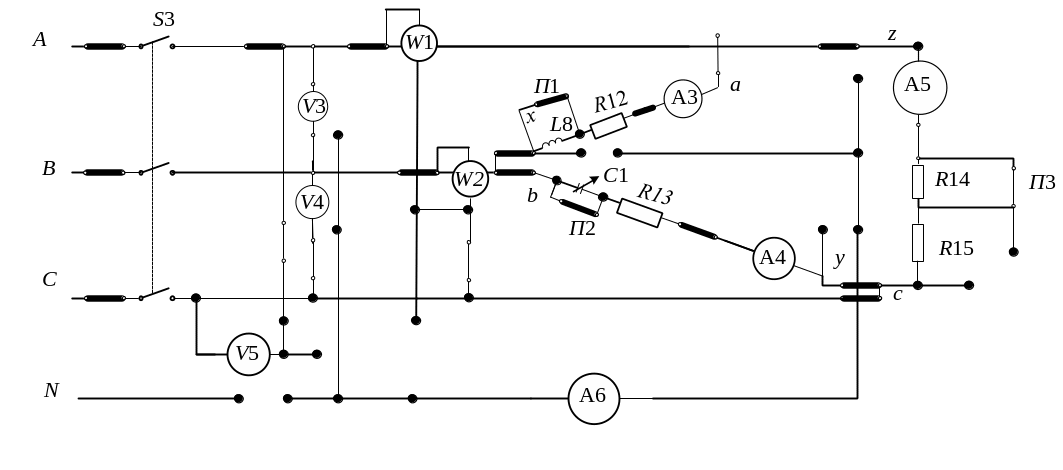

1. Собрать схему исследуемой цепи в симметричном режиме (рис.3.16). Индуктивность L2, емкость C1 и сопротивление R14 закоротить перемычками П1, П2 и П3 соответственно.

Рис. 3.16. Схема исследуемой цепи в симметричном режиме

2. Не подключая питание, измерить мультиметром входные сопротивления между линейными проводами каждой фазы (≈80 Ом) для проверки правильности собранной схемы.

3. Подать питание на схему замыканием тумблера S13, измерить токи, напряжения и мощность в цепи и занести показания в табл.3.2 (симметричный режим). Отключить питание.

4. Преобразовать исследуемую цепь размыканием перемычек П1, П2 и П3 в цепь с несимметричной нагрузкой (рис.3.17) и установить величину емкости C1 и индуктивности L2 по указанию преподавателя.

Рис. 3.17. Схема исследуемой цепи при несимметричной нагрузке

5. Подать питание на схему замыканием тумблера S13, измерить токи, напряжения и мощность в цепи и занести показания в табл.3.2 (несимметричный режим). Отключить питание.

Результаты измерений Таблица 3.2

Прибор	Параметр	Режимы
		Симметричный			Несимметричный
		дел.	цена деления	ед.	дел.	цена деления	ед.
V3	UAB, B
V4	UBC, B
V5	UCA, B
А3	IAB, A
А4	IBC, A
А5	ICA, A
W	Р, Вт

Примечание: Результаты измерений напряжений, токов и мощности приборами, включенными в исследуемую цепь, записываются в делениях и затем с учетом цены деления каждого прибора заносятся в соответствующую графу в единицах измеряемой величины.
