2.1.3. Комплексное представление элементов электрической цепи
Связь между током и напряжением в элементах электрической цепи определяется соотношениями (2.1)...(2.3) . В соответствии с табл. 2.1 можно установить связь между ними на основании правил действий над комплексными амплитудами. Соответствующие формулы сведены в табл. 2.2.
Описание элементов электрической цепи Таблица 2.2
Элемент цепи |
Временная область |
Комплексная область |
R |
u=Ri |
|
L |
или
|
или
|
C |
или
|
или
|
При переходе в комплексную область элементы электрической цепи заменяются на соответствующие комплексные сопротивления:
(2.4)
Тогда соотношения между комплексными амплитудами напряжений и токов на соответствующих элементах принимают формальный вид закона Ома в комплексной области:
(2.5)
Рассмотрим, каковы фазовые соотношения между током и напряжением на каждом из двухполюсников.
Пусть ток, протекающий по каждому из двухполюсников, имеет вид
i=Im
sin
ωt,
тогда комплексная амплитуда тока:
В соответствии с выражениями (2.4) и (2.5)
запишем
(2.6)

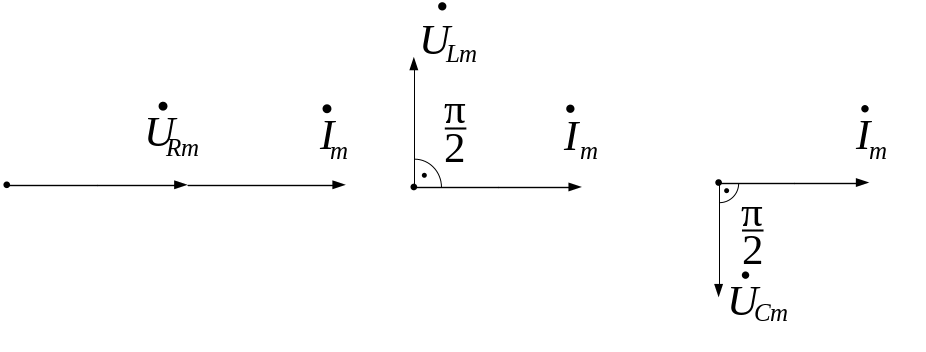

Векторы тока и напряжений двухполюсников на комплексной плоскости представлены на рис.2.4.
а) б) в)
Рис. 2.4. Векторные диаграммы токов и напряжений двухполюсников:
а) для активного сопротивления; б) для индуктивности;
с) для емкости
Диаграммы показывают наглядно фазовые соотношения между напряжениями и токами в пассивных двухполюсниках: в активном сопротивлении ток и напряжение совпадают по фазе, в индуктивности ток отстает от напряжения на 90º, а в емкости ток опережает приложенное напряжение на 90º.
Заметим, что при описании двухполюсников можно вместо амплитудных значений токов и напряжений использовать их действующие значения. Все формулы сохраняют свой вид, только вместо амплитудных значений токов и напряжений в них подставляют действующие значения. При проведении лабораторного практикума измеряемые приборами значения токов и напряжений являются действующими значениями, поэтому при использовании формул (2.4)...(2.6) и табл. 2.2 следует использовать действующие значения.
