1. Напряжение на входе схемы устанавливать не более 20 в.

2. Избегать работы схемы при токах нагрузки более 0,3 а на протяжении более 10 мин.

1.3.3. Порядок выполнения измерений

1. Собрать схему исследуемой цепи (рис.1.14).

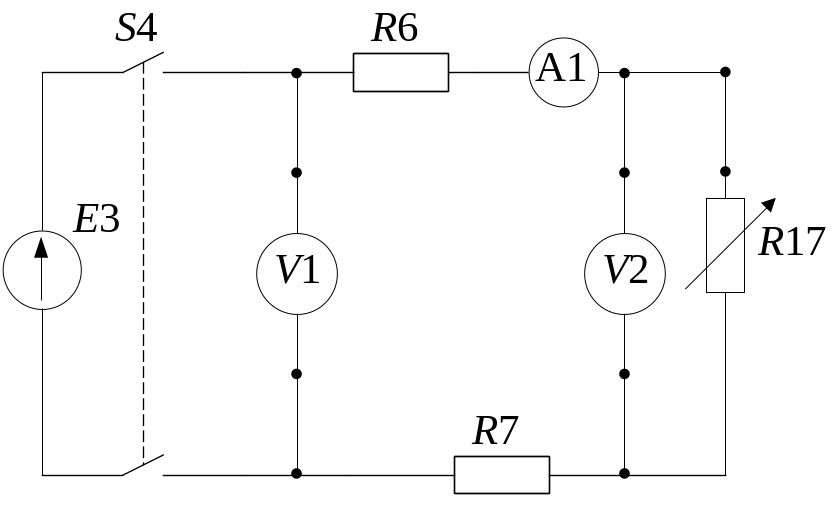

Рис.1.14. Схема линии передачи

2. Изменяя сопротивление нагрузки (R17) от бесконечности (нагрузка отключена снятием соответствующей перемычки на стенде) - режим холостого хода, до нуля при помощи блока регулирования рис.1.13 - режим короткого замыкания, измерить ток I и напряжение U₂ для каждого значения сопротивления нагрузки. Напряжение U₁ (задается преподавателем) поддерживать постоянным. Записать измеренные значения в табл.1.4.

Данные опыта и расчета при U₁ = В Таблица 1.4

№п/п	ИЗМЕРЕНИЯ						РАСЧЕТ
	I			U2			UЛ	P1	P2	PЛ	η
	дел.	А/дел	А	дел.	В/дел.	В	В	Вт	Вт	Вт	−
1
2
........
10

1.3.4. Расчетная часть

В расчетной части данной работы необходимо рассчитать падение напряжения в линии U_Л , мощности источника P₁, в нагрузке P₂ , линии P_Л и КПД η.

Расчетная схема линии передачи приведена на рис.1.15.

Рис.1.15. Расчетная схема линии передачи

Сопротивление R_Л включает в себя сопротивления проводов линии (R6, R7 на рис.1.14), поэтому падение напряжения U_Л складывается из падений напряжения на R6 и R7. Очевидно, что

U_Л= U₁− U₂.

Расчетные формулы для мощностей и КПД имеют вид:

P₁= U₁ I ; P₂= U₂ I ; P_Л= U_Л I ; η= P₂/ P₁ .

По данным расчета построить зависимости U₁, U₂, U_Л, P₁, P₂, P_Л, η в функции тока линии.

1.3.5. Содержание отчета

1. Титульный лист.

2. Цель и краткое содержание работы.

3. Принципиальная схема исследуемой линии передачи.

4. Таблица с данными измерений и расчетов.

5. Пример расчета.

6. Графики зависимостей напряжений на элементах цепи, мощностей и КПД в функции тока.

7. Ответы на контрольные вопросы.
