4.2. Расчет освещения в ремонтной мастерской

4.2.1. Расчет площади световых проемов

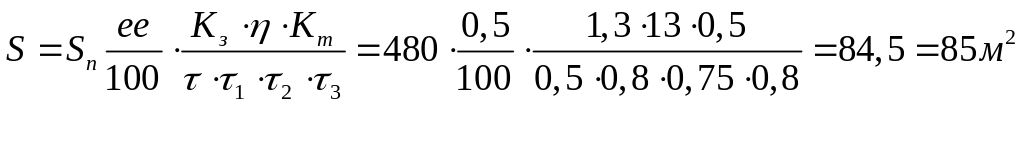

Площадь основных проемов S при боковом освещении определяется по формуле, [15]:

где: S_n – площадь пола помещения, S_n = 30·16=480 м²;

η – световая характеристика окон, η = 13;

К_т – коэффициент, учитывающий затенение окон противостоящими

зданиями, К_т = 0,5;

τ - коэффициент, учитывающий повышение к.е.о. благодаря свету,

отраженному от поверхностей помещения и поверхности земли,

притягивающей к зданию, τ = 0,5;

τ₁ – коэффициент светопропускания материала, τ₁ = 0,8;

τ₂ – коэффициент, учитывающий потери света в переплетах

светопроема, τ₂ = 0,75;

τ₃ – коэффициент, учитывающий потери света в солнцезащитных

устройствах, τ₃ = 0,8;

ее = 0,5;

К_з = коэффициент запаса, принимаем К_з – 1,3.

По расчетам получается, что в мастерской должно быть 35 оконных проемов, площадь каждого 2,4 м². Подобное решение проблемы освещения нереально, особенно в зимнее время, поэтому для достаточной освещенности в мастерской необходимо обязательно добавить искусственное освещение.

4.2.2 Расчет искусственного освещения в мастерской

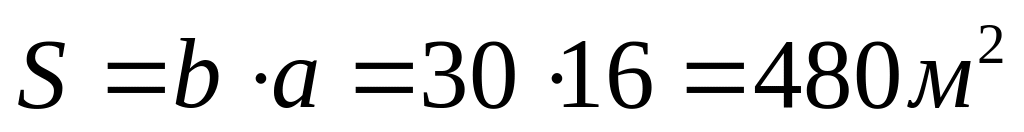

Площадь пола мастерской:

, (35)

где: b – длина, м; a – ширина пола, м.

Высота подвеса светильников hс = 3 м.

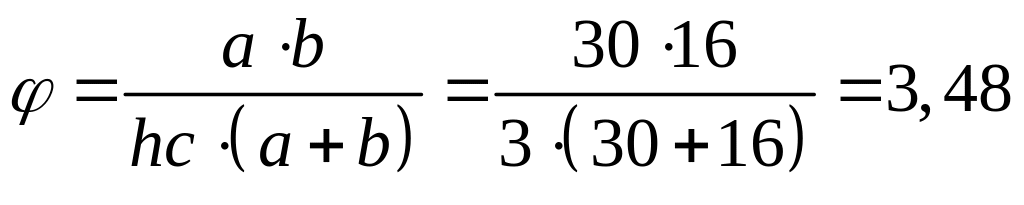

Показатель формы помещения мастерской:

, (36)

где:

При величине φ = 3,48, ηс - коэффициент использования светового потока, ηс = 0,42;

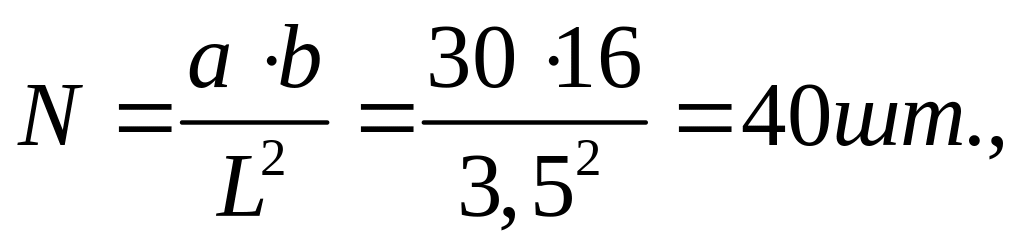

Количество ламп в мастерской рассчитывается по формуле:

(37)

где: L - расстояние между светильниками, L = 3,5 м.

Схема подвеса ламп в мастерской показана на рис. 16.

Рис. 16. Схема подвеса ламп в мастерской

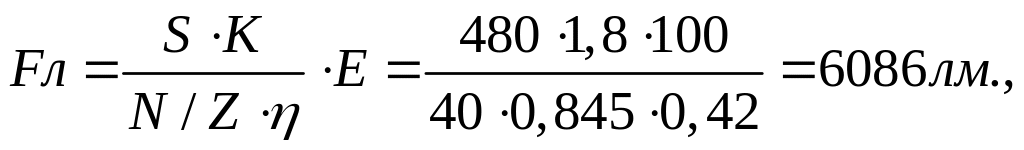

Коэффициент запаса освещенности К=1,8 (для помещений, содержащих в воздушной сфере пыль, дым, копоть). Общая освещенность по нормам должна быть на менее Е = 100 лк. Световой поток, который должна излучать световая лампа будет рассчитан по формуле:

где:

Е - наименьшая освещенность (хуже всего освещенной точки рабочей поверхности, расположенной между лампами);

К - коэффициент запаса, учитывающий запыление, старение ламп,

К = 1,8;

S - площадь помещения, м²;

Z - коэффициент неровности освещения, то есть отношение min и средней освещенности, Z = 0,845;

N - количество светильников в помещении, N = 40 ламп;

η - коэффициент использования светового потока, то есть отношение

потока, падающего на расчетную поверхность к суммарному потоку всех ламп, η = 0,42.

По величине светового потока и ГОСТ 6825-91 выбираем люминисцентную лампу

ЛБ80, у которой световой поток 6180лм.

4.3. Расчет средств пожаротушения

В хозяйстве имеется пожарная машина на базе «Урал», высокой проходимости, которая оборудована емкостью на 4 т. воды для тушения пожаров в хозяйстве.

В сельской местности противопожарный и хозяйственный водопровод объединяют. Расчетный расход воды Q в м³ из гидрантов на тушение одного пожара рассчитывается по формуле,[16]:

м³

где:

q_н и q_в - удельный расчетный расход воды соответственно на наружное и внутреннее пожаротушение, л/с;

q_н = 10л/с; q_в = 2·2,5л/с;

tn - расчетная продолжительность пожара, tп = 3 часа.

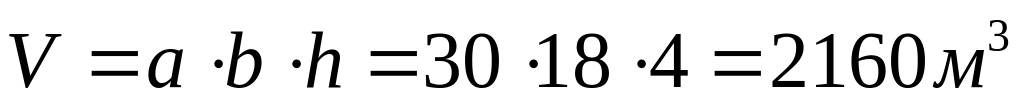

Объем мастерской равен

Теперь определяем количество внутренних пожарных кранов в мастерской, [16].

Учитывая, что к каждому крану присоединен пожарный рукав, длиной 20 метров с пожарным стволом на конце, а струя воды из ствола должна подниматься вверх не менее чем на 10 метров.

Таким образом мы можем тушить пожар в радиусе 30 метров.

При L = 30м, b = 18м и при длине пожарного рукава 20 метров на одной стороне мастерской достаточно иметь один пожарный кран:

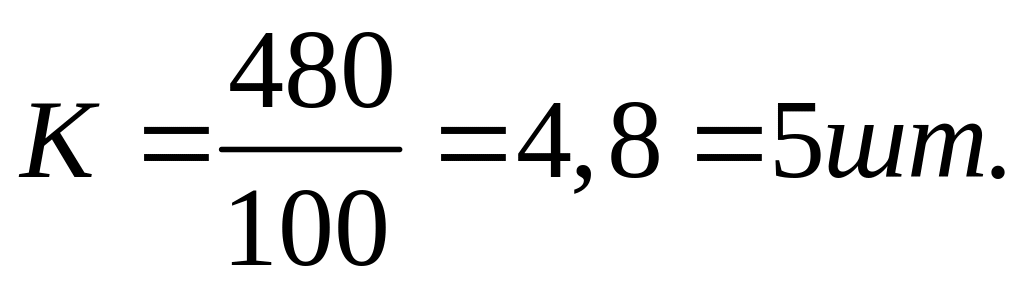

Средства пожаротушения рассчитываются по формуле:

где: S - площадь ремонтной мастерской, м²;

Sм - нормируемая площадь на 1 огнетушитель, Sм = 100 м², для ОХВП - 10.

В ремонтной мастерской располагаем 3 пожарных щита (cм. рис. 17):

- один у входа;

- один в районе ремонта, скопления техники;

- один на месте слива отработки с тракторов и комбайнов.

На каждом щите помимо вспомогательных средств пожаротушения будут по два огнетушителя ОХВП – 10, [14].

Краткая характеристика огнетушителя ОХВП - 10:

Огнетушитель химический воздушно - пенный из-за наличия растворимых солей он не применяется в электроустановках без отключения напряжения, а также для тушения веществ, горящих под воздействием на них водой: калия, натрия, карбида кальция.

Каждый месяц необходимо осматривать огнетушитель. В процессе проверяют наличие пломб, прочищают корпуса. Их техническое состояние заносят в специальный журнал.

На пункте заправки установлена защита и имеется пожарный щит, ящик с песком и огнетушители.

Рис. 17. Расположение пожарных щитов в мастерской

Пример № 3 - подраздел, в котором выполнен расчет механической вентиляции.
