Содержание.

2. Расчет объемов работ 7

3. Выбор метода производства монтажных работ. 10

4. Выбор монтажных приспособлений. 10

5. Определение трудоемкости и продолжительности монтажных работ. 14

6. Определение состава бригады. 20

7. Выбор монтажного крана 22

8. Календарный график производства работ 28

9. Указания по производству работ 28

10. Указания по технике безопасности. 32

1. Характеристика здания

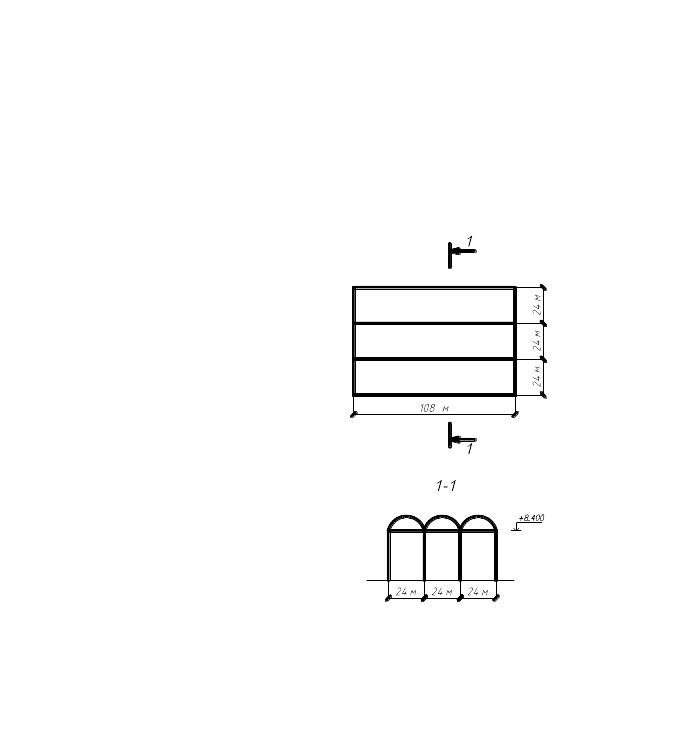

Здание имеет прямоугольную форму в плане с габаритными размерами 72000 х 108000 мм. В здании предусмотрены 3 пролета по 24 метра. Высота до низа стропильных конструкций составляет 8.400 метра. В здании предусмотрено подъемно-транспортное оборудование в виде трех подвесных кранов к ферме, грузоподъемностью 5 тонн.

Здание – одноэтажное выполнено по каркасной схеме, с рамным каркасом. Основой каркаса является поперечная рама, состоящая из колонн (стоек рамы) и ригелей (ферм с шарнирным сопряжением). Продольные элементы каркаса – это связи между колоннами и фермами, прогоны. Каркас здания выполнен из железобетонных конструкций.

Здание разделено на деформационные блоки температурно-осадочными швами. Температурно-осадочные швы устраиваются в середине длины здания на двух спаренных колоннах. В каждом температурном блоке, для восприятия горизонтальных усилий (от ветровой нагрузки и торможения крана) устанавливаются металлические связи по колоннам. Связи устанавливаются в середине температурного блока. При шаге колонн 6 м связи устраиваются крестовые связи.

Пролеты имеют одинаковую высоту и оборудованы подвесными кранами.

Стеновые панели толщиной 300 мм. трехслойной конструкции с утеплителем из легких бетонов. Высота панелей 1,20 м, 1,80 м. Длина 6 метров.

Монтажные элементы представлены в табличной форме (Табл.1).

Таблица 1.

Ведомость монтажных элементов.

Сокращенная марка	Наименование марки			Кол-во, шт.		Эскиз элемента		Масса (т)
1	2			3		4		5
Колонны крайних рядов
К1	3К84-1М3 (Серия 1.423.1-3/88 вып.1)			40		Н=9300 а=500 в=500		5,8
Колонны средних рядов
К2	5К84-1М3 (Серия 1.423.1-3/88 вып.1)			40		Н=9300 а=500 в=500		4,7
Колонны торцового фахверка
КФ-1	2КФ81-1 (серия 1.427.1-3 вып. 1/87)			26		Н=8100 а=300 в=400		2,4
Подкрановые балки для подвесных кранов Q=5 т
Б-1		Балка монорельсовая 45 М (ГОСТ 19425)		108		L=6000; h=450 b=150		0,466
Фермы, пролет 24 м
Ф-1		СФБМ24 (Серия 1.463.1-1/87)		60		L=24000; В=3300; H=280		11
Плиты покрытия

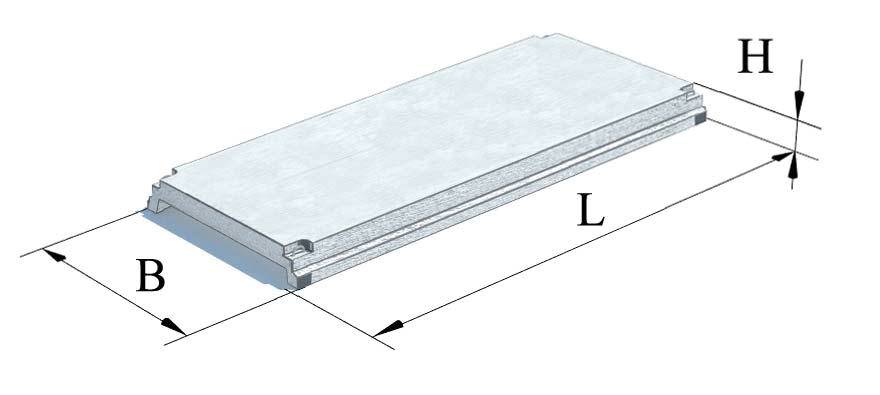

П-1		3ПГ6 6 АIIIвт (Серия 1.465.1-1.94.1-1)		376++56= 432		L=5970 В=2980 Н=300		2,7
Стеновые панели с шагом колонн 6 м
ПС-1			ПС60.18.3,0-3л (Серия 1.030.1-1/88)		108		Н=1780 L=5980 в=300		3,75

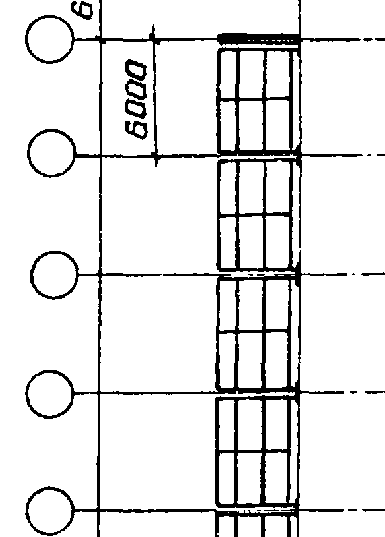

ПС-2			ПС60.12.3,0-3л (Серия 1.030.1-1/88)		336		Н=1180 L=5980 в=300		2,5
Светоаэрационные фонари типа ФБ (с применением в покрытии ж/б плит)

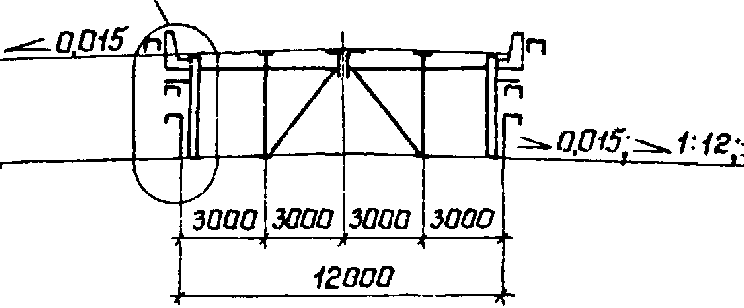

			ПП 6-1,2 (из прокатных профилей) (серии 1.464-13/82)		14		(1 фонарь состоит из двух 2ФП-4ж, из двух 2ФФ-2ж, и двух связей а1) Н=3390 L=6 м		3,0
