2.8. Повторне використання промивних вод

2.8.1. Розрахунок піскоуловлювача

Розрахункова витрата промивної води, що надходить у пісколовку, дорівнює 864 л/с = 0,864 м³/с.

Приймаємо два відділення пісколовки. Площу живого перерізу кожного відділення визначаємо за формулою

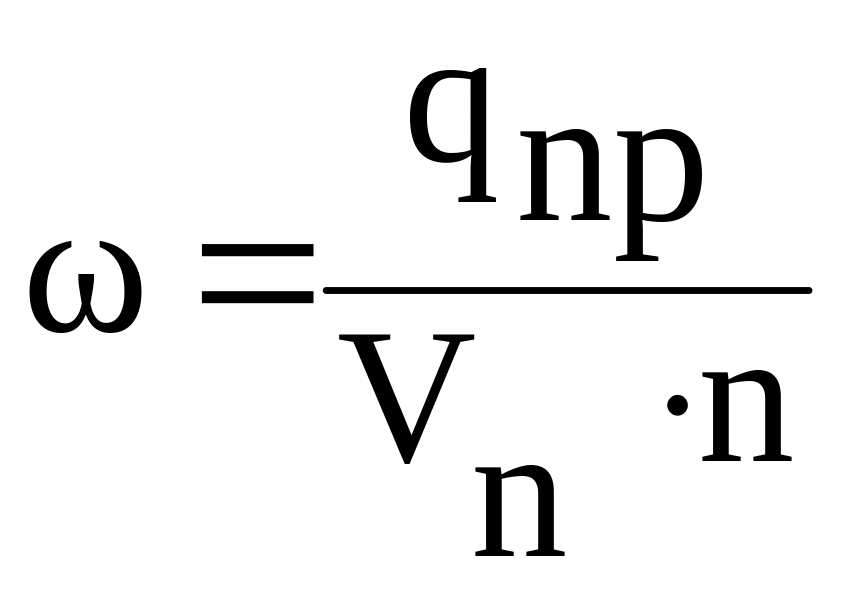

, м², (2.45)

де - середня швидкість руху води, 0,3 м/с;

- кількість відділень пісколовки.

м².

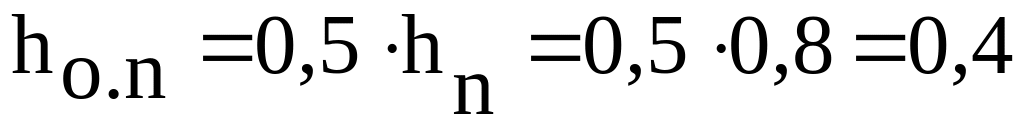

Глибину проточної частини приймаємо =0,8 м. Ширина відділення дорівнює

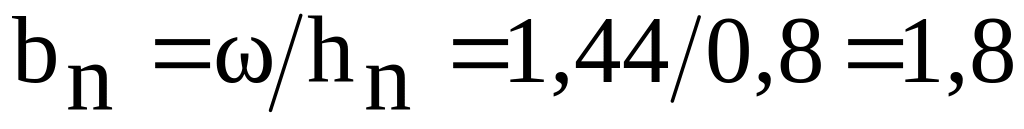

м. (2.46)

Глибина осадової частини м.

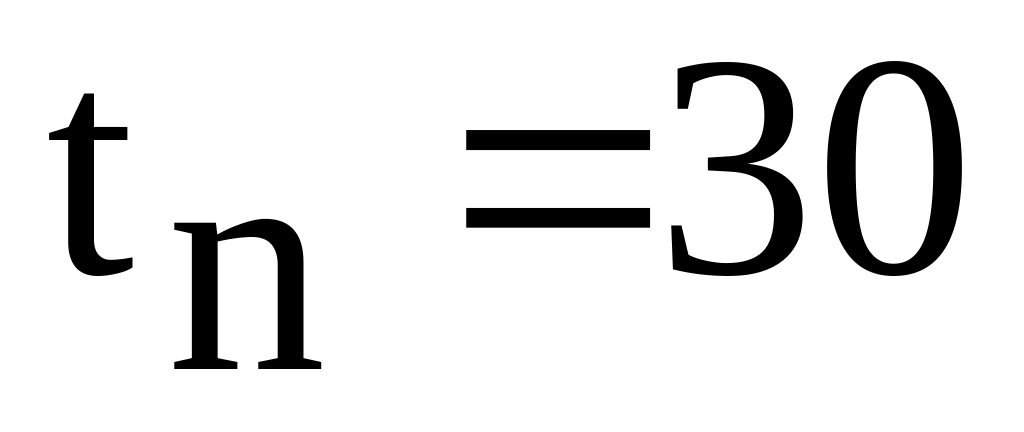

Запас висоти над рівнем води в пісколовці приймаємо 0,2 м. За умови тривалості перебування промивної води в пісколовці секунд, визначаємо довжину робочої частини пісколовки:

м. (2.47)

Кут нахилу стінок камер для піску до обрію 60^о. Пісколовку обладнують скребковим механізмом із самохідним візком, що згрібає пісок до приямка стаціонарного сталевого гідроелеватора, за допомогою якого пісок пульпопроводами транспортується в резервуар, що знаходиться на пісковій площадці й обладнаний дренажною системою, яка складається з труб із щілинними ковпачками.

Відфільтрована вода з резервуара самопливом направляється в пісколовку. Пісок з піскового резервуара тельфером з перекидною баддею подається на піскову площадку.

Об'єм робочої частини піскового резервуара прийнятий рівним двом об'ємам осадової частини обох відділень пісколовки:

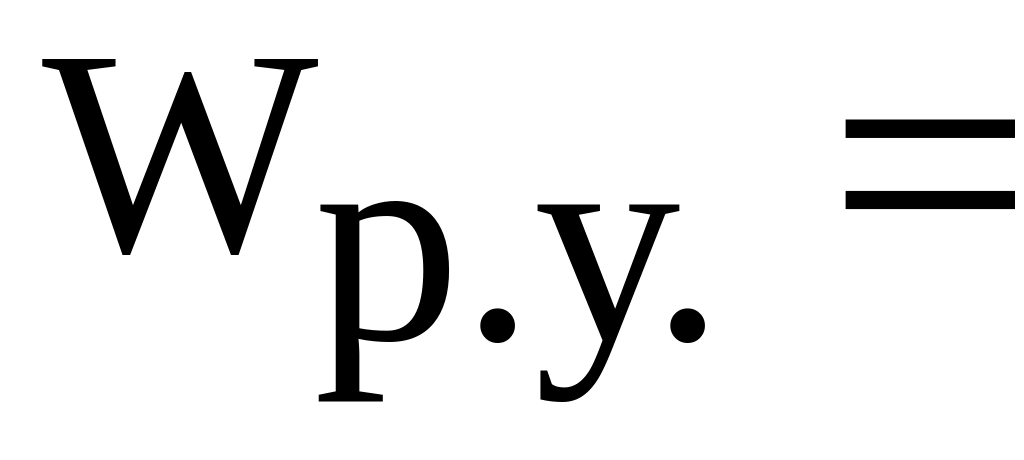

, м³, (2.48)

м³.

Для установки прийнятий залізобетонний резервуар розміром у плані 3х3 м і робочою висотою 2,5 м.

2.8.2. Розрахунок резервуара-усереднювача

Резервуар-усереднювач для збору промивної води являє собою залізобетонний резервуар, що складається з двох секцій.

Об'єм резервуара-усереднювача визначаємо за табл. 2.2.

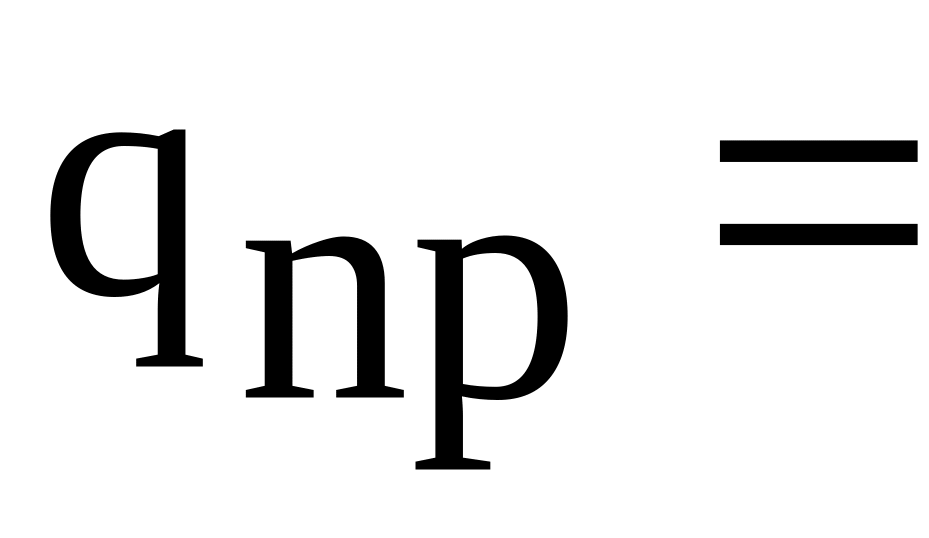

Кількість промивної води, необхідної для промивання одного фільтра дорівнює

л/с = 3110 м³/год.

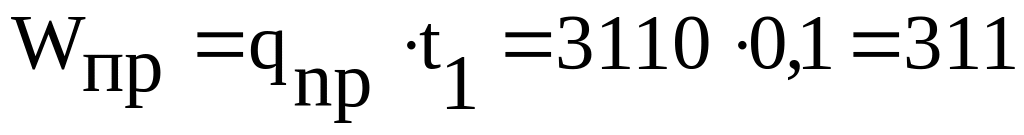

Тривалість промивання складає 6 хв. або 0,1 год. Об’єм води, який витрачають за одне промивання, складає

м³.

На станції 10 фільтрів, кожний промивають 2 раза за добу. Приймаємо, що за годину примивають 2 фільтри.

За результатами розрахунку (табл. 2.2) регулююча місткість резервуара-усереднювача 1814,17 м³.

Приймаємо два стандартних резервуара-усереднювача (зі збірного залізобетону) шириною 12, довжиною 18 і висотою 4,8 м, кожний розділений перегородкою на дві секції шириною по 6 м.

Таблиця 2.2 – Визначення місткості резервуара-усереднювача

Години доби	Подача промивної води, м3	Відкачка насосами, м3	Надход-ження в резервуар, м3	Витрата з резер-вуара, м3	Залишок у резервуарі, м3
0-1	622	259,17	362,83	-	362,83
1-2	622	259,17	362,83	-	725,67
2-3	622	259,17	362,83	-	1088,50
3-4	622	259,17	362,83	-	1451,33
4-5	622	259,17	362,83	-	1814,17
5-6	-	259,17	-	259,17	1555,00
6-7	-	259,17	-	259,17	1295,83
7-8	-	259,17	-	259,17	1036,67
8-9	-	259,17	-	259,17	777,50
9-10	-	259,17	-	259,17	518,33
10-11	-	259,17	-	259,17	259,17
11-12	-	259,17	-	259,17	0,00
12-13	622	259,17	362,83	-	362,83
13-14	622	259,17	362,83	-	725,67
14-15	622	259,17	362,83	-	1088,50
15-16	622	259,17	362,83	-	1451,33
16-17	622	259,17	362,83	-	1814,17
17-18	-	259,17	-	259,17	1555,00
18-19	-	259,17	-	259,17	1295,83
19-20	-	259,17	-	259,17	1036,67
20-21	-	259,17	-	259,17	777,50
21-22	-	259,17	-	259,17	518,33
22-23	-	259,17	-	259,17	259,17
23-24	-	259,17	-	259,17	0,00
РАЗОМ	6220	6220	3628,33	3628,33
