3 Расчёт токов короткого замыкания
3.1Расчет токов короткого замыкания на шинах 6 кВ гпп
Для проверки электрооборудования на устойчивость к токам короткого замыкания производят их расчет. Намечаем точки короткого замыкания на шинах 6кВ ГПП, шинах 6кВ РУ и на шинах 0,4кВ.
Расчет токов К.З проводится в относительных единицах, задаемся базисными условиями и все сопротивления выражают относительно базисных величин.
Таблица 3.1 – данные для расчета токов короткого замыкания
Sс |
|
S1HT = S2HT
|
U1 |
U2 = U3
|
U4 |
L1 = L2
|
L3 |
S3HT = S4HT
|
Uкз |
МВА |
Ом/км |
МВА |
В |
В |
В |
Км |
Км |
МВА |
% |
700 |
0,42 |
80 |
110 |
35 |
6 |
8 |
0,7 |
25 |
10 |
|
|
|
|
|
|
|
|
|
|
Рисунок 3.1-Схема электроснабжения Рисунок 3.2-Схема замещения
3.1.1 Задаемся базисными условиями:
Sб = 100мВА Uб = Uср = 115В
3.1.2 Определяем ток базисный для 115кВ:
(3.1)
3.1.3 Определение сопротивление энергосистемы:
(3.2)
3.1.4 Двух обмоточного автотрансформатора:
(3.3)
3.1.5 Линии:
(3.4)
3.1.6 Двух обмоточного автотрансформатора:
(3.5)
3.1.7 Упрощаем схему:
(3.6)
Рисунок 3.3-Упращенная схема замещения
3.1.8 Определяем расчетное реактивное сопротивление для того, чтобы выбрать метод нахождения тока короткого замыкания:
(3.7)
т.к. ХРАС >3 => расчет токов короткого замыкания ведем как от системы неограниченной мощности.
3.1.9 Базисный ток:
(3.8)
3.1.10 Определяем действующее значение токов короткого замыкания в начальный момент времени, который будет равен установившемуся действующему значению токов короткого замыкания:
(3.9)

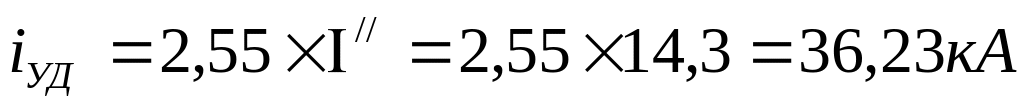

3.1.11 Ударный ток короткого замыкания:
(3.10)
3.1.12 Полное действующее значение тока короткого замыкания:
(3.11)
где, Ку=1,8 – ударный коэффициент, таблица (6.1) [5]
3.1.13 Мощность тока короткого замыкания:
(3.12)
