3. Обтікання текстом

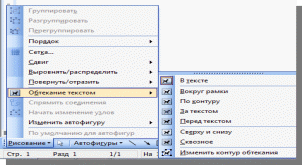

Вибір того чи іншого виду обтікання виділеного об’єкта текстом здійснюється за допомогою однієї команди рядка підменю Обтікання текстом.(рис 1.19).

Рис 1.19.Обтікання текстом

4. Зміна автофігури

Існує можливість зміни типу створеної автофігури. Для цього треба спочатку виділити змінювану автофігуру, після чого на панелі Малювання розкрити меню Малювання/Змінити автофігуру(рис 1.20)

.У цьомувипадку з’явиться список підменю з переліком наборів автофігур, у якому слід вибрати необхідний тип.

Рис 1.20.Зміна авто фігури

Наприклад, таким способом можна змінити овал на прямокутник і та ін.

5. Лінії та стрілки, тип штриха

Лінії й стрілки малюються за допомогою інструментів і панелі Малювання. Якщо при цьому обрано інструмент , то в кінці намальованої лінії з’явиться стрілка. Взагалі, треба звертати увагу на те, де в лінії початок, а де кінець, тому що це має значення при установці для неї стрілок.

Для керування параметрами ліній на панелі Малювання передбачено три інструменти: Тип лінії , Тип штриха і Тип стрілки . Однак, перш ніж користуватися кожним з них, потрібно спочатку виділити потрібну лінію.

Вибір інструмента Тип штриха розкриває список можливих варіантів для накреслення лінії: Суцільна лінія, Круглі крапки, Квадратні крапки, Штрих, Штрих-пунктир, Довгий штрих, Довгий штрих-пунктир, Довгий штрих-подвійний пунктир.(рис 1.21).

Рис 1.21. Тип штриха

Тип лінії

Вибір інструмента Тип лінії розкриває список можливих варіантів для товщини й типу лінії. Є також варіанти подвійних і потрійних ліній. Пункт Інші лінії відкриває діалогове вікно Формат автофігури, де є відповідні опції для установки типу й товщини виділеної лінії.

Тип стрілки

Інструмент Тип стрілки дозволяє задати маркер початку й кінця обраної стрілки. Тут є такі шаблони: звичайна стрілка, стрілка на початку, стрілка в кінці, двостороння стрілка й та ін. детальніше настроїти маркери початку й кінця лінії можна за допомогою пункту Інші стрілки, при виборі якого відкривається діалогове вікно Формат автофігури.

Форматування лінії

У вікні Формат автофігури можна задати для лінії практично всі параметри. Найпростіше відкриття це вікно подвійного клацання на необхідній лінії.

На вкладці Колір і лінії є два основних розділи: Ліній й Стрілки.

У розділі Лінії можна задати колір лінії, визначити її шаблон, установити тип лінії, а також задати вручну товщину.

У розділ Стрілки можна визначити маркери стрілок для початку й кінця лінії (Немає лінії, Стрілка, Відкрита стрілка, Увігнута стрілка, Ромбовидна стрілка, Кулеподібна стрілка(рис 1.22)

Рис 1.22. Форматування лінії

а). Тут же задається розмір обраного маркера (усього є 9 варіантів розмірів) також можна змінювати напрямок уже намальованої лінії – для цього служать маркери розміру. За їхньою допомогою лінію можна подовжити/укоротити, а також змінити її нахил.

При зміні лінії дуже корисними виявляються клавіші Shift і Ctrl. Якщо при перетаскуванні маркер розміру, утримуючи натиснутою клавішу Shift, то в цьому випадку буде мінятися тільки розмір лінії, а напрямок залишиться зафіксованим. Якщо ж при перетаскуванні маркера розміру втримувати натиснутою клавішу Ctrl, то разом зі зміною розміру лінії буде відбуватися її обертання навколо центральної точки.

6. Сітка

Ця команда дозволяє відобразити діалогове вікно Прив’язка до сітки, у якому є параметри, що встановлюють залежність положення й переміщення об’єктів у малюнку від так званої сітки.

Якщо встановлено прапорець (рис 1.23)

Рис 1.23. Сітка

Прив’язати до сітки, то об’єкти можна переміщати по малюнку тільки з фіксованими кроками по горизонталі й вертикалі.

У даному вікні є кілька розділів настройок:

• Прив’язка – установлює прив’язку об’єктів до сітки або до інших об’єктів малюнка;

• Крок сітки – задає горизонтальні й вертикальні відстані між вузлами сітки;

• Початок сітки – установлює початок сітки або в лівий верхній кут малюнка (прапорець Використовувати поля встановлений), або в точку, задану параметрами По горизонталі й По вертикалі (прапорець Використовувати поля знятий).

Крім того, можна також задати режим відображення ліній сітки на екрані. Для цього насамперед потрібно встановити відповідний прапорець, а також змінити (якщо буде потреба) крок відображення ліній сітки. За замовчуванням виводяться всі лінії, однак можна встановити режим відображення кожної другої лінії сітки, кожної третьої.
