1 Введение в электрические машины. Классификация

Электрические машины- это технические устройства, предназначенные для преобразования одного вида энергии в другой. Осуществляется с потерями, отсюда КПД указанных устройств меньше 1.

Преобразование механической энергии в электрическую осуществляется в генераторах. Преобразование электрической энергии в механическую осуществляется в двигателях. Это действительно для постоянного и переменного тока. Исходя из изложенного вал генератора соединяется с первичным двигателем, а вал двигателя соединяется с рабочим механизмом.

Машины постоянного и переменного тока. Наличие вращающихся частей, которые в машинах постоянного тока называются якорь, в машинах переменного тока – ротор. Есть воздушный зазор между ротором и статором. Величина зазора влияет на стоимость, характеристики электрической машины. Для лучшего использования материала используется система охлаждения- воздушное охлаждение по разомкнутому и замкнутому циклу.

Магнитопроводящие материалы – электротехническая сталь.

Корпус – обычная сталь.

Изоляционные материалы. Проводники должны быть изолированы друг от друга и от окружающей среды.

Изоляционные материалы имеют разные классы изоляции.

Электрические машины робототехнических систем классифицируются по назначению, роду тока, принципу действия, мощности, частоте вращения. Классификация по назначению:Электромашинные генераторы ,Электрические двигатели. Двигатели и генераторы делятся по нагревостойкости.

Классификация по роду тока и принципу действия: электрические машины по роду тока делят на машины переменного и постоянного тока.

Машины переменного тока в зависимости от принципа действия и особенности магнитной системы подразделяют на асинхронные, синхронные и коллекторные.

К этой группе электрических машин принято относить также и трансформаторы, которые используются для преобразования переменного тока одного напряжения в переменный ток той же частоты, но другого напряжения.

Трансформатор — статическое (не имеющее подвижных частей) электромагнитное устройство, предназначенное для преобразования посредством электромагнитной индукции системы переменного тока одного напряжения в систему переменного тока другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных обмоток, охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

2 Принцип действия генератора постоянного тока.

В соответствии с законом электромагнитной индукции для наведения ЭДС проводник необходимо поместить в переменное магнитное поле, которое изменяется как во времени так и в пространстве.В современных генераторах постоянного тока магнитный поток неизменяемый по величине и проводники перемещаются с помощью первичного двигателя.Магнитный поток создаётся путём протекания тока по обмоткам возбуждения, которые расположены на полюсах.

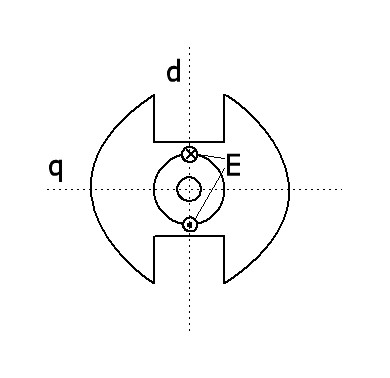

d - продольная ось машины

q- поперечная ось машины(геометрическая нейтраль)

|__| - Физическая нейтраль – это линия, проходящая через центр якоря, перпендикулярная осям магнитного потока.

На холостом ходу геометрическая нейтраль и физическая совпадают.

Под нагрузкой физическая смещается относительно геометрической на определённый угол.

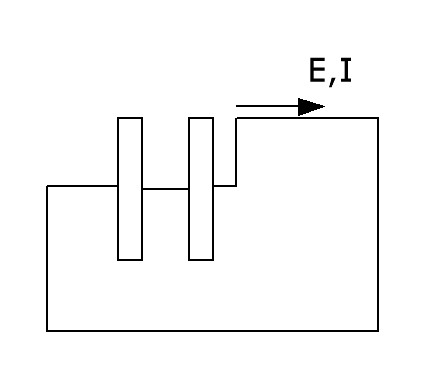

При вращении проводников в магнитном поле в проводниках находится ЭДС, направление которой определяется по правилу правой руки. Магнитные линии входят в ладонь, 4 пальца по направлению ЭДС большой палец по движению проводника.

ЭДС и ток якоря в генераторном режиме направлены в одну сторону, а в двигательном режиме токи направлены в противоположные стороны.

f = , где n – число пар полюсов

Мгновенное значение ЭДС:

e= В_δ·l·V , где В_δ- велечина индуктивности в воздушном зазоре.

l- длина проводника

V- скорость перемещения проводника в магнитном поле.

Форма ЭДС определяется формой распределения индукции в воздушном зазоре.

В электрических машинах распределение индукции должно быть приближено к синусоиде.

Полюсное деление: τ= ,где - диаметр окружности якоря.

Полюсное деление – это часть окружности якоря, приходящаяся на 1 полюс.

При расположении проводников по оси q ЭДС=0, максимальная ЭДС будет соответствовать расположению проводников по оси d.

По природе явлений генератор постоянного тока есть генератор переменного тока.

При помещении неподвижных щёток получим пульсирующий постоянный ток.

Механический выпрямитель – это коллектор со щётками, предназначен для преобразования переменного тока в постоянный.
