Ілюстрований посібник електрогазозварника

ЗМІСТ

І. РУЧНЕ ЗЛЕКТРОДУГОВЕ ЗВАРЮВАННЯ

І.1. ЗВАРЮВАЛЬНА ДУГА……………………………………………………… 1-5

Виникнення дуги. Схема горіння, процеси, що відбуваються. Будова, потужність. Кла­сифікація. Причини відхилення. Вольтамперні характеристики.

І.2. УСТАТКУВАННЯ ………………………………………………………….6-10

Трансформатор. Перетворювач. Зварювальний агрегат. Генератор. Випрямляч. Інверторні джерела живлення. Баластовий реостат. Осцилятор. Зварювальний пост.

І.3. СТАЛІ ДЛЯ ЗВАРЮВАННЯ КОНСТРУКЦІЇ…………………………11-12

Класифікація. Сталі вуглецеві. Позначення легуючих добавок. Сталі низько- та високолеговані. Сталі арматурні.

І.4. ФІЗИЧНІ ПРОЦЕСИ………………………………………………………13-15

Термічний цикл і характеристики ділянок. Напруги й деформації при зварюванні. Зварюваність сталей.

І.5. ЕЛЕКТРОДИ………………………………………………………………...16-17

Класифікація електродів за різними параметрами. Умовні позначення.

І.6. ЗВАРНІ З'ЄДНАННЯ ТА ШВИ…………………………………………...18-22

Типи з'єднань. Класифікація швів за різними пара­метрами. Геометричні характеристики й позначення швів.

І.7. ТЕХНОЛОГІЯ………………………………………………………………..23-29

Оброблення кромок. Типи та елементи зва­рних з'єднань. Зборка під зварювання. Ре­жими. Вплив зварювального струму, напру­ги й швидкості зварювання. Шви різної до­вжини. Зварювання товстостінних констру­кцій.

І.8. ТЕХНІКА 30-36

Запалювання дуги. Кут нахилу електрода та виро­бу. Маніпулювання електродом. Виконання зваре­них швів і з'єднань. Високопродуктивні способи зварювання.

ІІ. ГАЗОВЕ ЗВАРЮВАННЯ

ІІ.1. ЗВАРЮВАЛЬНЕ ПОЛУМ'Я………………………………………………...37

Будова. Види. Температура та потужність полум'я.

ІІ.2. УСТАТКУВАННЯ………………………………………………………... 38-41

Ацетиленовий генератор. Запобіжні затвори. Газові балони. Редуктори та рукави. Інжекторні та без інжекторні пальники.

ІІ.3. ТЕХНОЛОГІЯ ……………………………………………………………...42-43

Підготовка кромок. Режими. Вибір тепло­вої потужності полум'я. Визначення виду полум'я та діаметра присадочного дроту.

ІІ.4. ТЕХНІКА …………………………………………………………………….44-50

Перевірка пальника перед роботою. Запалювання пальника. Правий та лівий способи зварювання. Положення мундштука. Виконання швів.

ІІ.5. ЗВАРЮВАННЯ МЕТАЛОКОНСТРУКЦІЙ…………………………….51-55

Балки. Стійки. Ферми. Листові конструкції. Трубопроводи.

ІІ.6. ДЕФЕКТИ ЗВАРНИХ ШВІВ ТА ПРИЧИНИ ДЕФЕКТІВ………………..56

Кратери. Пори. Включення шлаків. Несплавки. Підрізи. Непровар.

І.1. Зварювальна дуга. Виникнення дуги

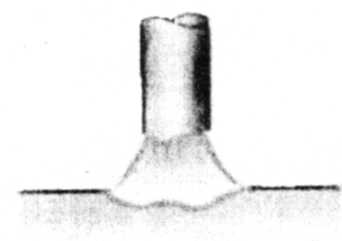

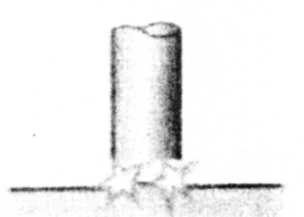

Коротке Утворення прошарку Утворення Виникнення дуги

замикання з рідкого металу шийки

Електрод

Дуга

Основний метал

СХЕМА ГОРІННЯ ПРОЦЕСИ

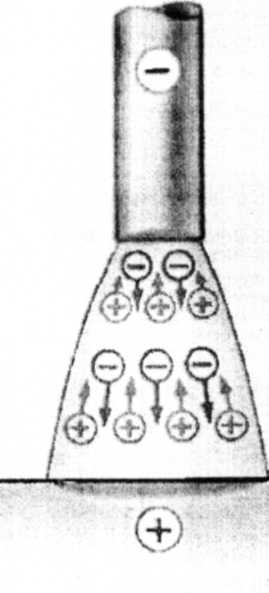

Емісія – появлення

електронів провідності

Іонізація – утворення позитивно заряджених часток

Рекомбінація – об’єднання негативних електронів і позитивних іонів у нейтральні атоми

Катодна пляма

Електрод

Газова

хмара

Кратер

Зварювальна ванна

Анодна пляма

Метал, що зварюється
