Лабораторная работа №1 Изучение работы терморезистора
Цель работы:
1. Снятие статической характеристики терморезистора;
2. Снятие кривой переходных процессов терморезисторов;
3. Определение температурного коэффициента сопротивления и постоянной времени терморезистора.

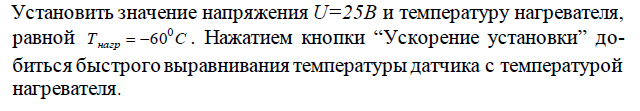

Характеристика терморезистора при U 25В
|
T |
-60 |
-40 |
-20 |
0 |
20 |
40 |
60 |
80 |
100 |
120 |
|
U, B |
24,8 |
24,8 |
24,8 |
24,8 |
24,8 |
24,8 |
24,8 |
24,7 |
24,6 |
24,4 |
|
I, A |
0,000124 |
0,000136 |
0,000151 |
0,000169 |
0,000191 |
0,000221 |
0,000262 |
0,000321 |
0,000415 |
0,000582 |
|
R,Ом |
200000 |
182352,9 |
164238,4 |
146745,6 |
129842,9 |
112217,2 |
94656,49 |
76947,04 |
59277,11 |
41924,4 |
Характеристика терморезистора при U 200В
|
T |
|
-60 |
-40 |
-20 |
0 |
20 |
40 |
60 |
80 |
100 |
120 |
|
U, B |
|
199 |
199 |
199 |
199 |
198 |
198 |
198 |
197 |
197 |
195 |
|
I, A |
|
0,001 |
0,00109 |
0,00121 |
0,00135 |
0,00153 |
0,00177 |
0,0021 |
0,00257 |
0,00332 |
0,0047 |
|
R,Ом |
|
199000 |
182568,8 |
164462,8 |
147407,4 |
129411,8 |
111864,4 |
94285,71 |
76653,7 |
59337,35 |
41489,36 |

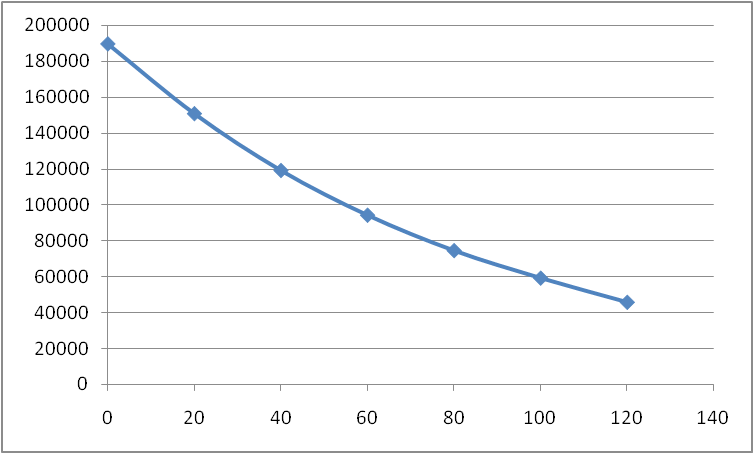

Временная зависимость терморезистора
|
t,сек |
|
0 |
20 |
40 |
|
60 |
80 |
100 |
120 |
|
U, B |
|
199 |
199 |
199 |
|
198 |
197 |
197 |
195 |
|
I, A |
|
0,00105 |
0,00132 |
0,00167 |
|
0,0021 |
0,00264 |
0,00332 |
0,00425 |
|
R, Ом |
|
189523,8 |
150757,6 |
119161,7 |
|
94285,71 |
74621,21 |
59337,35 |
45882,35 |
Вывод: Снял статическую характеристику терморезистора, снял кривую переходных процессов терморезисторов, определил температурный коэффициент сопротивления и постоянную времени терморезистора.
