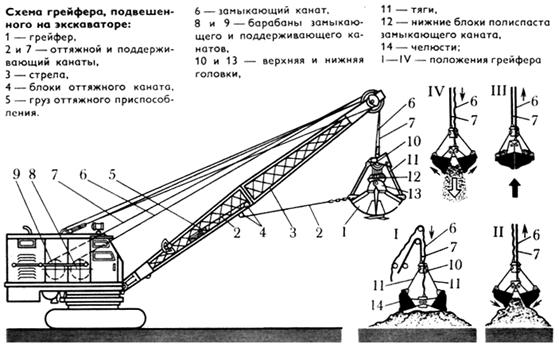

9 Экскаватор с рабочим оборудованием грейфер Грейфер — рабочее оборудование для разработки грунтов ниже и выше уровня стоянки карьерного экскаватора, для погрузки и разгрузки сыпучих материалов, а также для некоторых видов земляных работ в мягких грунтах (рытья глубоких котлованов, очистки прудов и каналов)
Рис.10.1

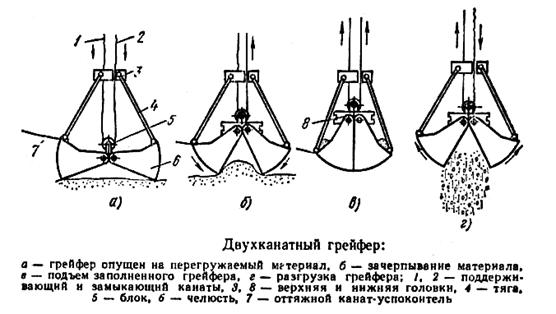

Схема работы двухканатного грейфера
Г
рейферы
бывают одно- и двухканатные. На
экскаваторах обычно применяют
двух-канатные грейферы. Для грейфера
используют решетчатую стрелу драглайна.
Применяют грейферы двухчелюстные и с
большим числом челюстей. Число и форма
челюстей зависят от вида перегружаемого
материала. Однако принципиальная схема
их работы не отличается от схемы
двухчелюстного грейфера.
Рис.10.2 Экскаватор с рабочим оборудованием грейфер
Изготовляют грейферы трех типов: легкого, среднего и тяжелого, причем масса применяемого грейфера должна быть тем больше, чем плотнее грунт. Однако чем тяжелее грейфер, тем меньше грунта он может поднять при данной устойчивости экскаватора. Следовательно, производительность оборудования при этом уменьшается.На экскаваторах с гидравлическим приводом устанавливают жестко подвешенные грейферы, которые крепят на рукояти обратной лопаты вместо ковша. Основное преимущество жестко подвешенного грейфера заключается в том, что им можно создавать необходимое давление на грунт при врезании, т. е. независимо от массы грейфера разрабатывать плотные грунты В ковш грейфера набирается грунт с площади равной размерам раскрытого ковша в плане, без перемещения ковша по поверхности забоя. Стрела у грейферов та же, что и у драглайнов. Глубина резания зависит от длины троса. Наибольшая высота выгрузки определяется как и у драглайнов – от уровня стояния экскаватора до зубьев ковша предельно поднятого вверх. Разработку грунта грейфером можно вести как ниже так и выше стояния. Грейферные ковши удобны для погрузки в транспортные средства, так как грунт можно насыпать в кузов с наименьшей возможной высоты.ованием грейфер
10 Схема лобового забоя экскаватора
Основные типы экскаваторных забоев — лобовой и боковой (рис. 8.27), которые также называют лобовыми и боковыми проходками.При разработке грунта лобовым забоем ось перемещения экскаватора находится в пределах разрабатываемого массива. Лобовым забоем грунт разрабатывают при рытье пионерных траншей, ленточных фундаментов и узких выемок.
Рис. 8.27. Схемы забоев:

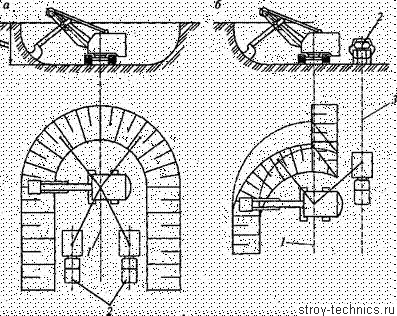

а — лобовой; б — боковой; 1 — ось проходки; 2 — автотранспорт; 3 — ось землевозной дороги; Н — высота забоя
Они эффективно используются экскаваторами, оборудованными обратной лопатой или драглайном.Для экскаваторов с прямой лопатой этот тип забоя затрудняет работу транспортных средств и увеличивает угол поворота на выгрузку грунта до 180°, что снижает его производительность.Лобовые забои в зависимости от ширины проходки делятся на узкие (ширина проходки до 1,5 R; где R — наибольший радиус копания), нормальные (ширина 1,5-1,8 R) и широкие (ширина более 1,8).Узкие котлованы шириной до 1,5 R разрабатывают лобовой проходкой с односторонней погрузкой в транспортные средства (рис. 8.28, а), при ширине 1,5-1,8 R — с двусторонней подачей транспортных средств (рис. 8.28,6).Котлованы шириной 2,0-2,5 R целесообразно разрабатывать уширенной лобовой проходкой с перемещением экскаватора по зигзагу (рис. 8.28, в) с двусторонней или односторонней погрузкой, а при ширине до 3,5 if — поперечно-лобовой проходкой с двусторонней погрузкой грунта в транспортные средства (рис. 8.28, г).При ширине разработки более 3R после первой лобовой проходки по одному из упомянутых выше способов ее следует расширить до необходимого размера последующими проходками боковых забоев.
Рис. 8.28. Схемы разработки котлованов экскаваторами, оборудованными прямой лопатой:

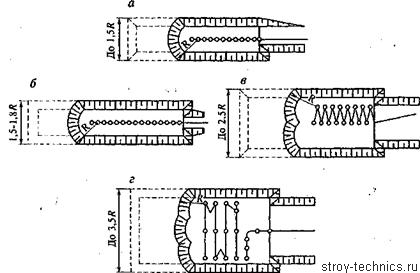

а — лобовая с односторонней погрузкой грунта в автосамосвалы; б — то же, с двусторонней; в — то же, с перемещением по зигзагу; г — уширенная проходка с перемещением экскаватора поперек котлована
Лобовые забои при разработке выемок шириной более 3R применяют только при необходимости обеспечить фронт последующих работ.При работе экскаватора с транспортными средствами в узких и неглубоких забоях (менее половины радиуса копания) наиболее рационально размещать подъездные дороги выше уровня стоянки экскаватора, параллельно оси его передвижения. В этом случае автомобили подходят под погрузку без затрат времени на развороты. Угол поворота платформы экскаватора не превышает 120°, что дает возможность получать высокую производительность обеих машин.
11 Схема бокового забоя экскаватора
. Схемы забоев: а — лобовой; б — боковой; 1 — ось проходки; 2 — автотранспорт; 3 — ось землевозной дороги; Н — высота забоя
Экскаваторами разрабатывают грунты I—IV категорий в забоях. Забоем называют зону, ограниченную радиусом действия рабочего оборудования экскаватора. Сюда же включают площадку, на которой он размещается, часть массива, из которого вынимают грунт, а также площадку для установки транспортных средств под погрузку. Если разработку ведут в отвал, то к забою относят также площадку для вынутого грунта. По мере разработки грунта в забое экскаватор перемещается, оставляя разработанные участки, называемые проходками, которые должны удовлетворять следующим требованиям: ширину выбирают с таким расчетом, чтобы экскаватор мог работать при средней величине углов поворота не более 70°; глубину (высоту) проходки назначают из условия обеспечения заполнения ковша «с шапкой» за один рабочий цикл экскаватора (табл. 8.21 — для экскаватора, оборудованного прямой лопатой; табл. 8.22 — обратной лопатой); длину — с учетом возможно меньшего количества переходов экскаватора в забое.Размеры и форма забоя зависят от типа рабочего оборудования экскаватора, назначения земляного сооружения и принятой схемы разработки грунта. Во всех случаях забой проектируют и организуют работу в нем так, чтобы обеспечить наилучшее использование оборудования, высокую производительность труда и снижение стоимости работ.Основные типы экскаваторных забоев — лобовой и боковой (рис. 8.27), которые также называют лобовыми и боковыми проходками.
При разработке грунта боковым забоем ось перемещения экскаватора находится за пределами разрабатываемого массива. Экскаватор грузит грунт в транспортные средства или отсыпает его в отвалы, которые располагаются сбоку, параллельно оси его движения.
Организация разработки грунта боковыми проходками позволяет более полно использовать возможности экскаваторов, повышать их производительность за счет уменьшения угла поворота стрелы для разгрузки грунта в транспортные средства или отсыпки в отвал.
