Задача 1.

Определить мощность электродвигателя необходимого для привода нории.

Исходные данные для расчёта:

Номер варианта	Вместимость одного ковша, , дм³	Расстояние между ковшами, , м	Транспортируемый материал и его насыпная плотность, , кг/м³	Высота подъёма, , м
1	0,5	0,2	Гречка, 660	3
2	0,6	0,22	Кукуруза, 760	5
3	0,4	0,25	Пшено, 780	7
4	0,5	0,3	Пшеница, 770	13
5	0,4	0,25	Ячмень, 600	10
6	2	0,4	Картофель, 670	3
7	1,5	0,4	Комбикорм, 650	4
8	0,5	0,3	Льняное семя, 720	5
9	0,7	0,4	Овёс, 435	6
10	0,8	0,3	Отруби, 260	7
11	0,4	0,5	Рис неочищенный, 680	8
12	3	0,6	Свёкла, 720	5
13	0,4	0,4	Семена клевера, 770	4
14	0,6	0,3	Фасоль, 800	3
15	0,7	0,25	Рис шелушенный, 750	6
16	0,6	0,3	Кукуруза, 770	5
17	0,4	0,3	Пшено, 785	7
18	0,5	0,4	Пшеница, 790	6
19	0,6	0,25	Ячмень, 620	5
20	2,5	0,5	Картофель, 700	5

Момент трогания нории без нагрузки составляет около 10% номинального момента сопротивления, момент трогания под нагрузкой может быть до 1,4 . Поэтому прямой пуск осуществляют при незаполненных ковшах.

Механические характеристики нории представлены на рис.1. Энергия приводной станции расходуется на преодоление сопротивления от перемещения груза и тягового органа. Сопротивление перемещения обусловлено силами трения во всех движущихся элементах, а также составляющими сил тяжести груза на наклонных участках.

Силы сопротивления движению, определяющие мощность электродвигателя в установившемся режиме, зависят от натяжения тягового органа, коэффициентов трения и загрузки.

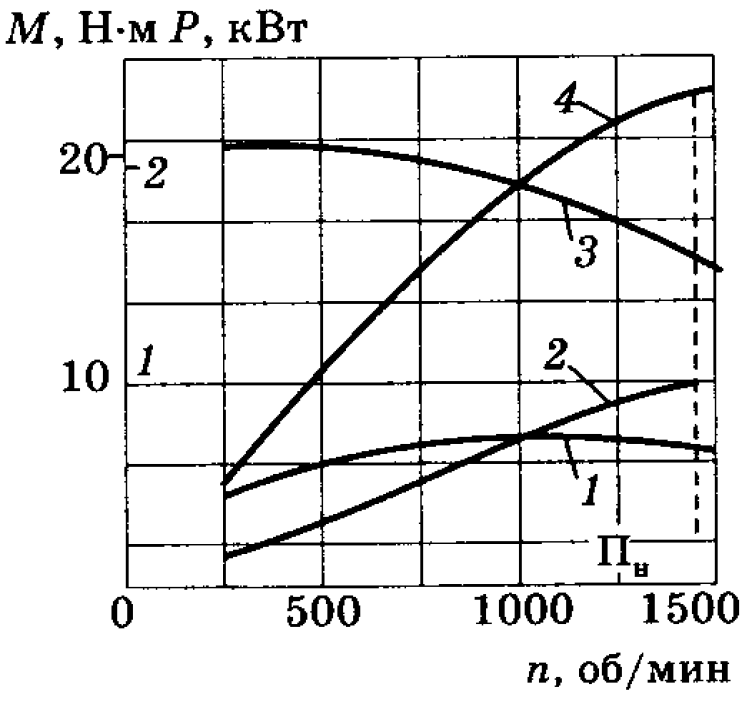

Рисунок 1. Механические характеристики зерновой нории НЗ-20: 1 – момент холостого хода; 2 – мощность холостого хода; 3 – нагрузочный момент; 4 – мощность при нагрузке.

На начальном этапе расчёта необходимо знать производительность нории, которая определяется из выражения:

где - коэффициент заполнения ковшей, для зерна, для продуктов помола ; - вместимость одного ковша, м³; - расстояние между ковшами, м; - скорость движения, для зерна м/с, для муки м/с, для корнеклубнеплодов – м/с; - насыпная плотность транспортируемого материала, кг/м³.
