МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Вологодский государственный университет

Инженерно-строительный факультет

Кафедра промышленного и гражданского строительства

Контрольная работа

Дисциплина: Металлические конструкции

Наименование темы: Расчет и конструирование стропильной фермы

Шифр работы КР: 270102 16

Руководитель: к.т.н., доцент каф. ПГС Плотникова О.С.

Выполнил: студент ………….

Группа, курс: …….., ……………..

Дата сдачи:

Дата защиты:

Оценка по защите:

г. Вологда

2014 г.

Задание № _____

к выполнению контрольной работы

«Проектирование стальной стропильной фермы»

Студенту _________________ факультета ___________группы________

Дата выдачи задания______________ Дата сдачи проекта____________

Руководитель Плотникова О.С. Проект принял ________________

Исходные данные

1. Пролет фермы - 24,0 м

2. Шаг ферм – 6,0 м

3. Материал конструкций - сталь С255

4. Снеговая нагрузка - S_g= 0,5кH/м²

1 Геометрическая схема фермы. Компоновка схем связей по фермам

Геометрическая схема фермы принимается в зависимости от типа кровли (кровля скатная). При прогонном решении кровли размер панели верхнего пояса назначается 3,0м.

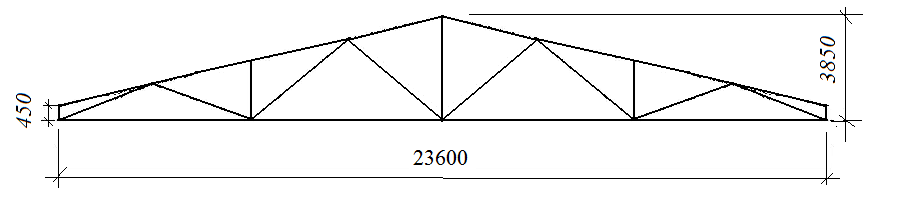

Рисунок 1 – Геометрическая схема стропильной фермы

Схема связей по шатру и по колоннам

Связи являются важными элементами зданий с металлическим каркасом, которые: обеспечивают пространственную неизменяемость каркаса, создают жесткость каркаса, необходимую для обеспечения нормальных условий эксплуатации металлоконструкций в течение всего срока службы сооружения, обеспечивают устойчивость сжатых элементов каркаса, воспринимают горизонтальные ветровые нагрузки, действующие на стены здания, создают условия для качественного и удобного монтажа элементов каркаса.

Различают связи по покрытию (см. рис.) и связи по колоннам (см. рис.).

Связи по колоннам по высоте каркаса условно подразделяют на 2 яруса:

• связи, размещаемые в пределах высоты колонны;

• связи, размещаемые в пределах высоты сквозного ригеля на опорах.

Связи между колоннами устанавливают в середине длины температурного блока, а при большой его длине – в третях его длины. Расстояние от торца здания (температурного блока) до вертикальной связи в курсовом проекте принимаем для отапливаемых зданий не более 90м.

Связи по покрытию подразделяют на:

• горизонтальные в плоскости верхних поясов ферм (состоят из поперечных связевых ферм и распорок, расположенных вдоль здания между фермами);

• горизонтальные в плоскости нижних поясов (состоят из поперечных и продольных связевых ферм и распорок, расположенных вдоль здания между фермами);

• вертикальные связи между стропильными фермами (в плоскости опорных, средних или ближайших к средним стоек).

При применении профилированного кровельного настила поперечные связевые фермы в плоскости верхних поясов ферм не устанавливают, а предусматривают более частое размещение вертикальных связей между фермами.

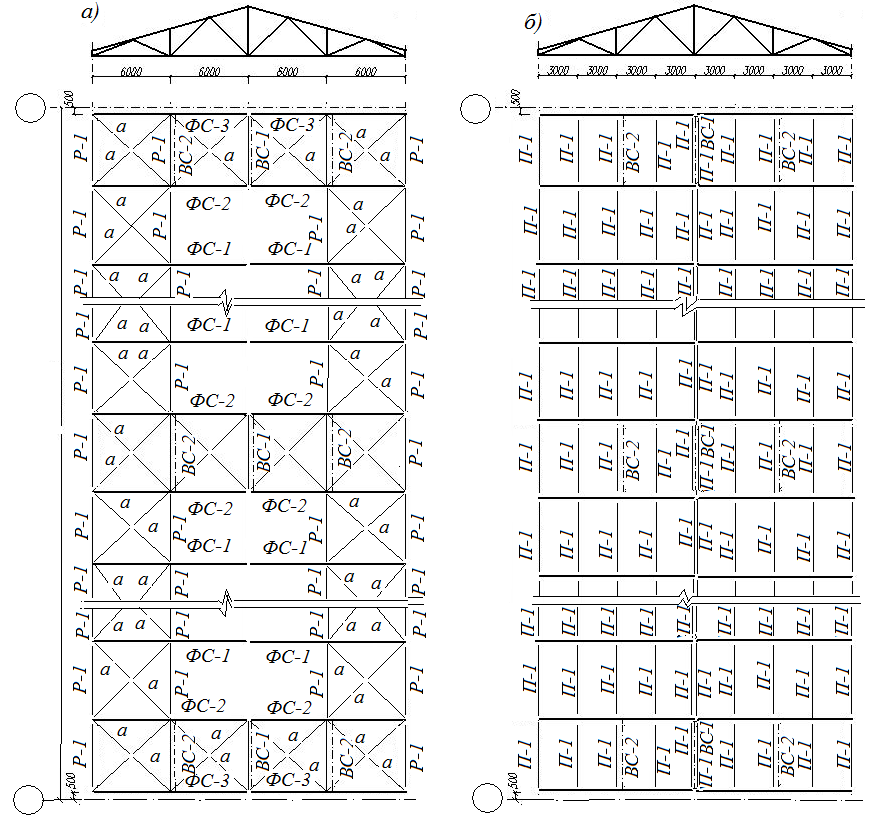

Рисунок 2 – Схема горизонтальных связей по покрытию:

а) по нижним поясам ферм; б) по верхним поясам ферм

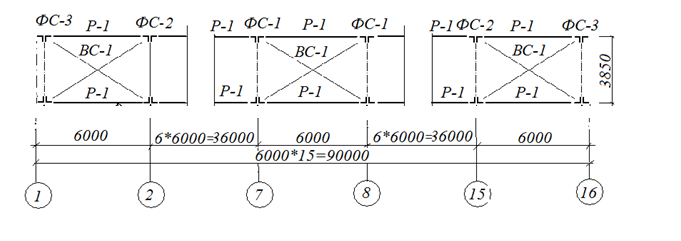

Рисунок 3 – Схема вертикальных связей по фермам
