Ответы на билеты по ОУ НГС
БИЛЕТ №1
Приток жидкости к скважине. Вывод формулы Дюпюи?
При эксплуатации скважины движение пластовой жидкости осуществляется в трех системах пласт-скважина-коллектор, которые действуют независимо друг от друга, при этом взаимосвязаны между собой.
Рис.
1.1. Схема добычи нефти из пласта.
Приток жидкости в скважины происходит под действием разницы между пластовым давлением и давлением на забое скважины. Разность между пластовым и забойным давлением называется депрессией на пласт.
Р
= Рпл -
Рзаб (1.1)
Так как движение жидкости в пласте происходит с весьма малыми скоростями, то оно подчиняется линейному закону фильтрации - закону Дарси. При постоянной толщине пласта и открытом забое скважины жидкость движется к забою по радиально-сходящимся направлениям. В таком случае говорят о плоскорадиальной форме потока. Если скважина достаточно продолжительно работает при постоянном забойном давлении, то скорость фильтрации и давление во всех точках пласта перестают изменяться во времени и поток является установившимся.
Рассмотрим задачу притока жидкости в скважину в круговом пласте, схема которого представлена на рис. 1.2.

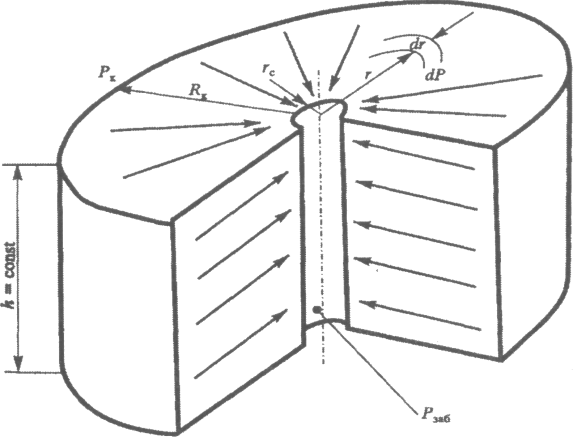

Рис.
1.2. К выводу уравнения Дюпюи
Для решения задачи введем следующие допущения:
Пласт круговой, в центре которого расположена единственная совершенная скважина.
Пласт однородный и изотропный постоянной толщины.
Процесс течения флюида изотермический
 = const).Движение жидкости плоскорадиальное и соответствует закону Дарси.
В процессе фильтрации отсутствуют любые физические и химические реакции.
Запишем уравнение Дарси:
 (1.2)
где
Q — объемный расход жидкости, м3/с; F —
поверхность фильтрации, м2;
—
перепад давлений, Па;
—
вязкость
флюида, Па с;
l — путь течения флюида, м;
к — коэффициент пропорциональности, который учитывает не только среду в которой осуществляется фильтрация, но и все процессы взаимодействия между фильтрующимся флюидом и твердой поверхностью среды, м2.
Для схемы рис. 1.2 обозначим:
Rk — радиус контура питания (равен половине расстояния между двумя соседними скважинами), м;
rс— радиус скважины, м;
h — толщина пласта, м;
Рк — давление на контуре питания, Па;
Рзаб — давление на забое скважины, Па.
Выделим мысленно (рис. 1.2) на расстоянии г от оси скважины элемент пласта толщиной dr. Перепад давлений на этом элементе обозначим через dP. Поверхность фильтрации для выделенного элемента такова:
Запишем
уравнение Дарси для рассматриваемой
схемы:
После
разделения переменных получим:
Пределами
интегрирования для уравнения (1.3)
являются: по P: от
Рk до Рзаб; по
r. от Rк до
гс.
Таким
образом, имеем:
После
интегрирования получаем:
Уравнение
(1.5) называется уравнением Дюпюи и
описывает приток жидкости в скважину.
Распределение давления вокруг скважины.
Как
видно из (1.5), распределение давления в
пласте вокруг работающей скважины
является логарифмическим, что представлено
на рис.

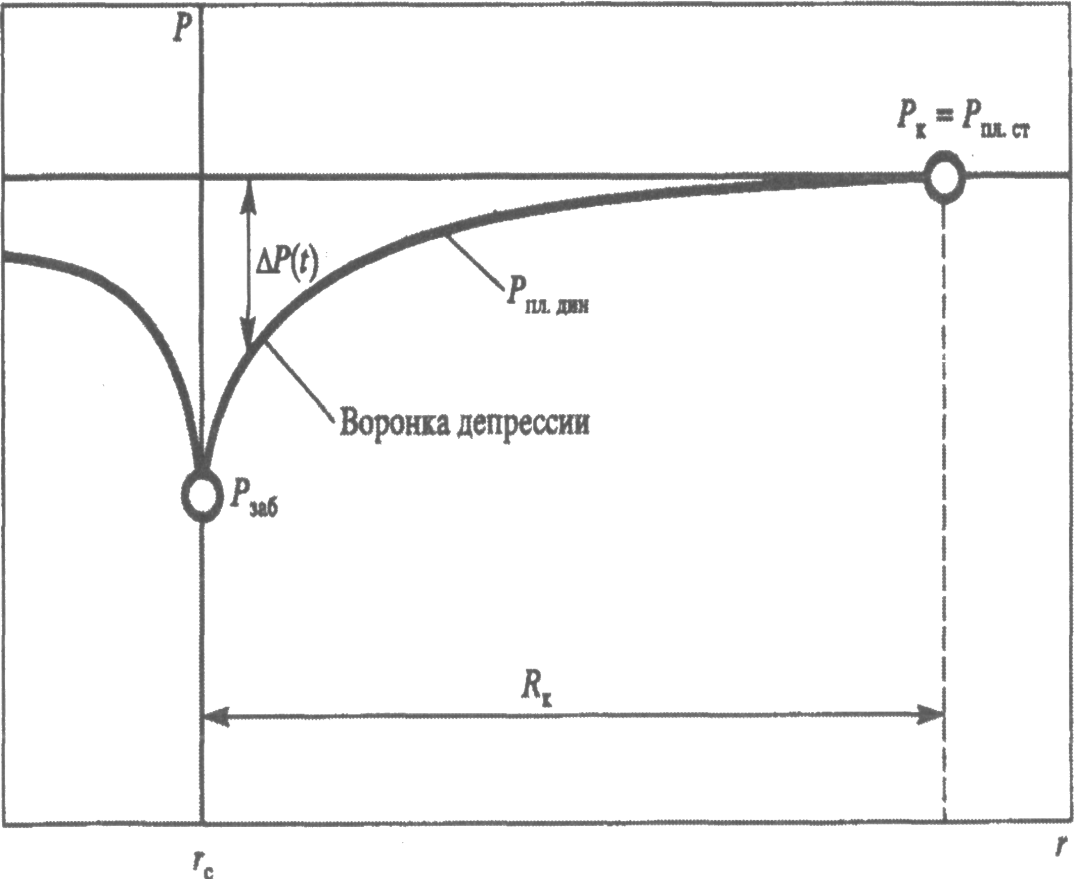

Рис.
1.3. Распределение давления в пласте
вокруг работающей скважины
Давление на контуре питания Рк является пластовым статическим давлением Pплст, в дальнейшем просто Рпл(Рплст — статическое пластовое давление — давление, которое существует в системе до момента отбора продукции, т.е. когда Q = 0). Давление вокруг работающей скважины в любой точке пласта (между давлением на забое скважины и давлением на контуре питания) называется динамическим пластовым давлением Рплдин.Динамическое пластовое давление на стенке скважины будем называть забойным давлением Рза6.
