1Общее описание базовой станции и её механической конструкции
Базовая станция Nokia Flexi WCDMA BTS предназначеннa для организации сетей универсальной системы подвижной радиотелефонной связи (UMTS) с кодовым разделением радиоканалов (WCDMA), в которой Базовая станция Nokia Flexi WCDMA BTS поддерживает радиоинтерфейс между сетью и абонентскими терминалами.
Базовая станция Nokia Flexi WCDMA BTS предназначена для установки как внутри, так и и вне помещения.
Базовая станция Nokia Flexi WCDMA BTS состоит из отдельных конструктивно оформленных модулей, которые могут устанавливаться без шкафа.

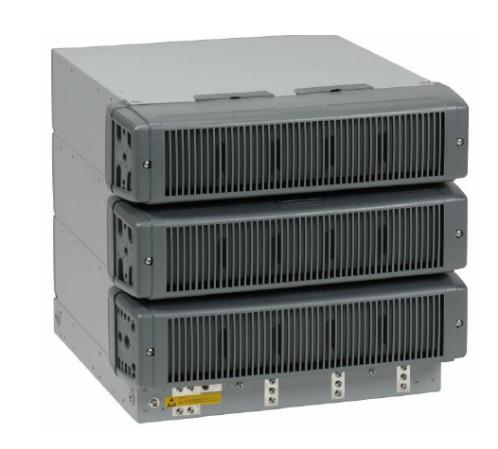

Внешний вид станции с двумя радиомодулями и одним системным модулем без шкафа приведен на Рисунке 1.
Рисунок 1 Внешний вид Nokia Flexi WCDMA BTS (без шкафа)
Внешний вид Nokia Flexi WCDMA BTS в шкафу для установки станции вне помещения (Outdoor) приведен на Рисунке 2.
Рисунок 2 Внешний вид шкафа для установки станции вне помещения (Outdoor)
Размеры шкафа ППБС Nokia Flexi WCDMA BTS Indoor (FCIA) – 1800 (Высота) х 600 (Ширина) х 600 (Глубина) мм. Вес – менее 60 кг.
Размеры шкафа ППБС Nokia Flexi WCDMA BTS Outdoor (FCOA) – 1450 (Высота) х 770 (Ширина) х 770 (Глубина) мм. Вес – менее 60 кг.
Размеры шкафа ППБС Nokia Flexi WCDMA BTS Outdoor (FCOA) с фильтром (FCFA) – 1450 (Высота) х 770 (Ширина) х 910 (Глубина) мм. Вес – менее 90 кг.

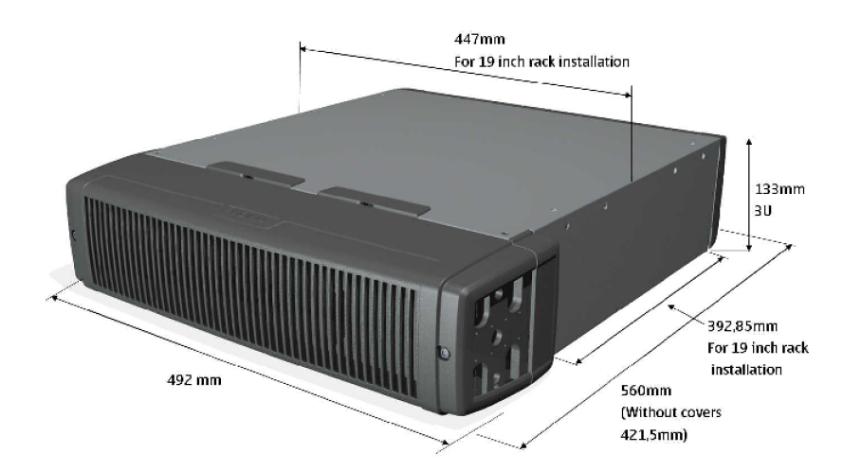

Внешний вид модуля Nokia Flexi WCDMA BTS приведен на Рисунке 3.
Рисунок 3. Внешний вид модуля Nokia Flexi WCDMA BTS
ПБС Nokia Flexi WCDMA BTS предназначена для круглосуточной работы внутри помещения и вне помещения при температуре окружающей среды от минус 35˚С до +55 С.
Электропитание ППБС Nokia Flexi WCDMA BTS осуществляется от источника питания постоянного тока минус 48 В (от минус 40,5 до минус 57,0 В) и переменного тока (напряжение от 184 до 276 В, частота 45 – 66 Гц).
Потребляемая мощность в зависимости от конфигурации станции приведена в Таблице 1.
Таблица 1
Конфигурация Flexi WCDMA с FRGC и FRGD, Вт/несущая |
Потребляемая мощность при напряжении на входе 48 В постоянного тока и температуре 23 ˚С, Вт |
Номинальное время работы блока резервных батарей BBU (23 °C) при номинальной 50% нагрузке и новых батареях, мин
|
|||
Номинальная 50% нагрузка |
Макс. 100 % нагрузка |
Отдельная батарея на 92 Ач с MIBBU |
Отдельная батарея на 62 Ач с MIBBU |
FPMA и FPBA с FPAA (См. Примечание 1) |
|
1 - omni мин. 20 Вт |
250 |
300 |
12 ч |
10 ч |
до 60 минут (3 FPBA) … до 20 минут (1 FBPA) |
1+1+1 мин. 20 Вт |
610 |
730 |
6 ч |
4 ч |
до 30 минут (3 FPBA) … до 10 минут (1 FBPA) |
1+1+1 мин. 40 Вт |
730 |
1000 |
5 ч |
3 ч |
до 25 минут (3 FPBA) … до 7 минут (1 FBPA) |
2+2+2 мин. 20 Вт |
730 |
1000 |
5 ч |
3 ч |
до 25 минут (3 FPBA) … до 7 минут (1 FBPA) |
2+2+2 мин. 40 Вт / несущая |
1200 |
1850 |
3 ч |
2 ч |
до 9 минут (2 FPAA+ 2 FPBA) |
4+4+4 мин 20 Вт/ несущая |
1300 |
1950 |
2 ч 45 мин |
1 ч 45 мин |
до 8 минут (2 FPAA+ 2 FPBA) |
Примечание 1: Один FPAA может обеспечивать мощность 1 кВт постоянного тока 48 В. Один FPBA может обеспечивать мощность 1 кВт постоянного тока 48 В примерно в течение 5 минут при нормальных условиях работы. Потребляемая мощность от источника переменного тока: FPAA или MIBBU: добавляется 10% на преобразование переменного тока в постоянный ток MIBBU с батареей: добавляется 300-500 Вт переменного тока для заряда батареи FCSA: потребляемая мощность зависит от собственного оборудования оператора, установленного на месте LTE. |
|||||
Установленная вне помещения ППБС Flexi с модулем FPMA (2 FPAA и 2 FPBA) при питании от сети переменного тока в конфигурации 2+2+2 при выходной мощности 20 Вт потребляет 1,1 кВт Установленная внутри помещения ППБС Flexi с блоком MIBBU и внешней батареей (без собственных блоков оператора LTE) при питании от сети переменного тока в конфигурации 2+2+2 при выходной мощности 20 Вт потребляет 1,4 … 1,6 кВт. Flexi BTS, питание от сети переменного тока, 2+2+2, выходная мощность 20 Вт, с блоком MIBBU и внешней батареей (без собственных блоков оператора LTE), установленная вне помещения: (1000 + 200) /0,9 + 300…500 Вт = 1,6 … 1,8 кВт |
|||||
Nokia Flexi WCDMA BTS содержит следующие основные функциональные модули:
Системные модули,
Радимодули,
Транспортные модули,
Дополнительные (Опциональные модули).
Подробное описание функциональных модулей приведено в Разделе 2 данного документы.
