5. Проектирование сборочно-сварочного участка
5.1. Расчет программы участка
Сборочно-сварочный участок служит для сборки и сварки узлов и секций корпусов металлических судов из деталей получаемых со склада комплектации. В узлы и секции корпуса устанавливают также детали насыщения (горловины, крышки, переборочные стаканы, стоб-трапы, специальные элементы фундаментов, комплекты изделий для крепления оборудования помещений, трубопроводов, устройств и т.п.)

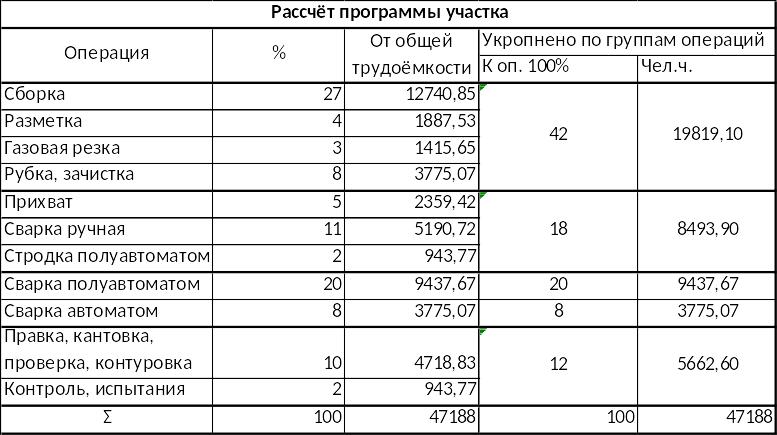

Распределение годовой трудоемкости сборочно-сварочного цеха по основным операциям технологического процесса
Таблица 9
Расчетная программа цеха определяется количеством выпускаемых узлов и секций в тоннах и физических единицах и трудоемкостью их изготовления.
На основании принятой принципиальной технологии постройки и разбивки корпуса судна на узлы и секции, они группируются по однородным конструктивным и технологическим признакам.

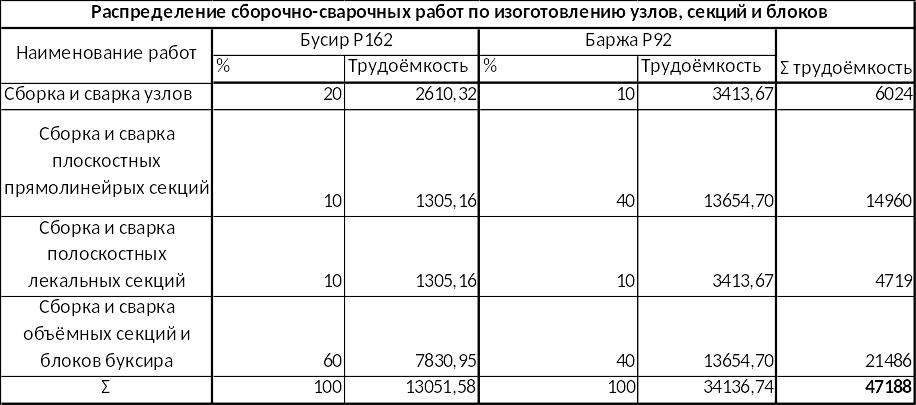

Распределение сборочно-сварочных работ по изготовлению узлов, секций, блоков
Таблица 10
5.2. Расчет количества технологического оборудования, рабочих мест и рабочих

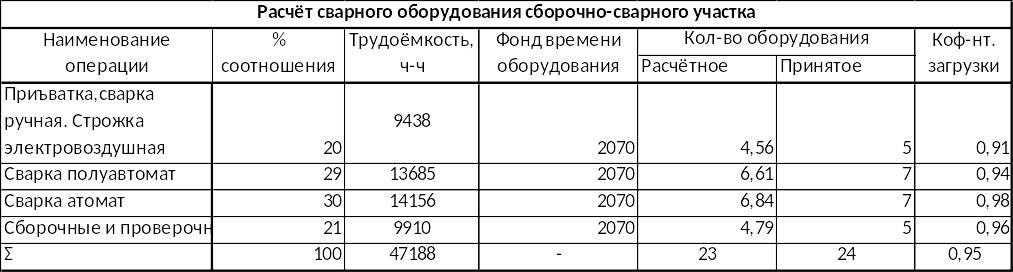

Расчет сварочного оборудования сборочно-сварочного участка
Таблица 11
Количество производственных рабочих определено исходя из трудоемкости работ и фондов времени.

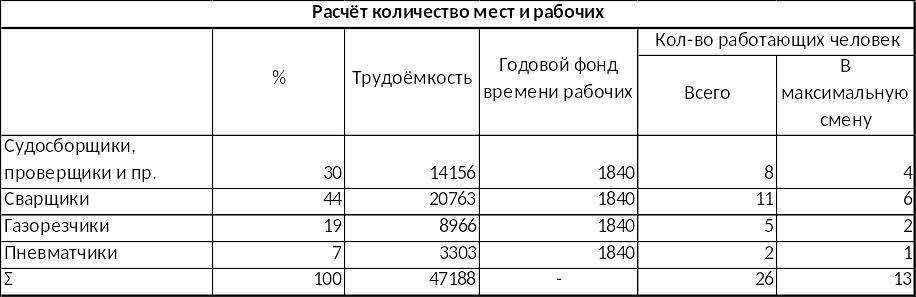

Расчет количества рабочих мест и рабочих
Таблица 12
5.3. Расчет площади участка

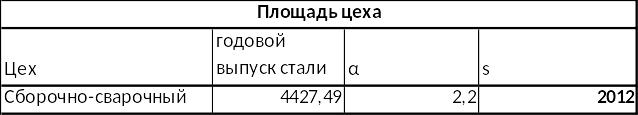

Расчет производственной площади обрабатывающего цеха выполняется по удельным съемам продукции в тоннах с одного квадратного метра производственной площади по формуле:
Sпр=Bгод/Aобр
где Sпр – производственная площадь обрабатывающего участка;
Вгод – годовой выпуск стали цехом, м;
Аобр – удельный съем металла, т/м, принимается по данным таблицы 10.
Таблица 13
Склад комплектации деталей на вновь проектируемых цехах рекомендуются включать сборочно-сварочный участок, а склад готовых секций целесообразно размещать на открытых площадках (при большом объеме) или в стапельном (блочном) цехе.
Участок грунтовки и сушки по санитарным и противопожарным требованиям лучше размещать в отдельных помещениях или необходимо отгораживать противопожарными перегородками от общей площади сборочно-сварочного участка. Указанная площадь определятся технологической планировкой.
6. Стапельный (блочный) участок
6.1 Расчет программы участка
Предназначен для выполнения сборочно-монтажных работ по формированию корпусов и надстроек судов.
Стапельный цех в условиях завода речного флота чаще располагается на открытых площадках горизонтальной части слипа в виде стапельных мест или ряда специализированных стапельных позиций.

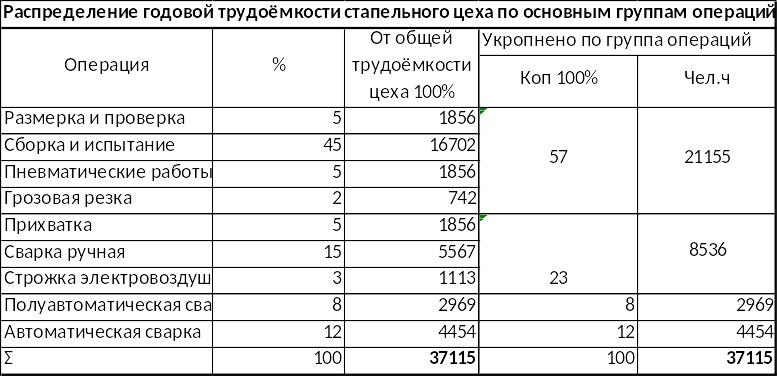

Распределение годовой трудоемкости стапельного цеха по основным группам операций
Таблица 14
6.2. Расчет количества технологического оборудования, рабочих мест и рабочих

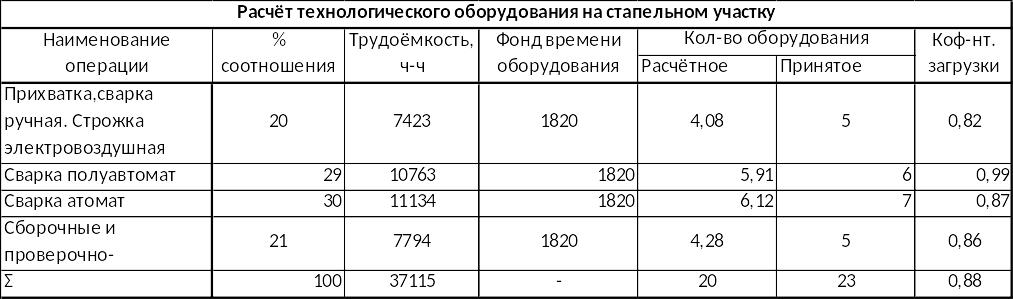

Расчет оборудования стапельного (блочного) участка
Таблица 15
Количество производственных рабочих определено исходя из трудоемкости работ и фондов времени.

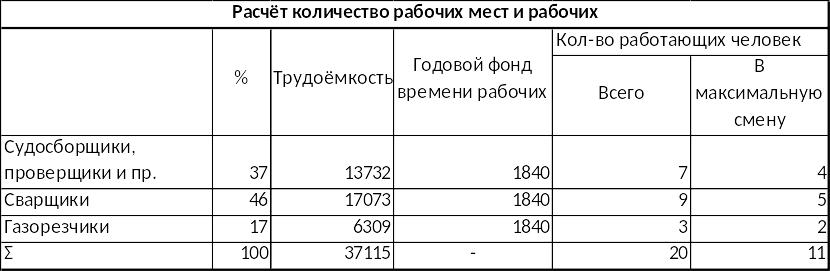

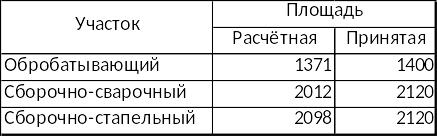

Расчет количества рабочих мест и рабочих, выбор площади цехов
Таблица 16

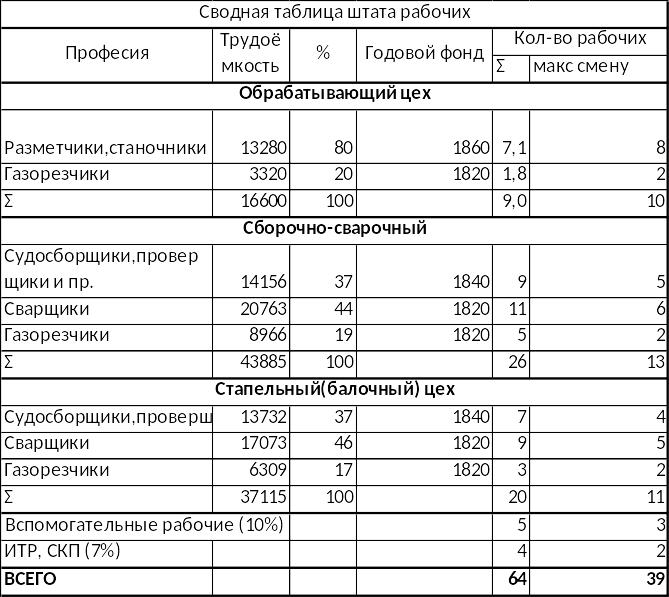

7. Сводная таблица штатов
Количество производственных рабочих определено исходя из трудоемкости работ и фондов времени.
Вспомогательные рабочие, ИТР и СКП приняты в процентном отношении от производственных рабочих.
В связи с равномерной загрузкой цеха в течении года состав работающих определен по среднегодовому количеству и приводится в таблице 17.
Таблица 17
Таблица18
