Задвижка стальная клиновая с выдвижным шпинделем на pn 1,6
МПа (16 кгс/см²) 30нж41нж
Паспорт, техническое описание и руководство по эксплуатации.
1. Назначение и технические характеристики
Задвижка
предназначена для установки в качестве
запорного устройства на трубопроводах
по транспортировке воды, пара, масел,
нефти, жидких неагрессивных нефтепродуктов,
неагрессивных жидких и газообразных
сред по отношению к которым материалы,
применяемые в задвижке, корозионностойкие.
Основные
параметры:
Основные параметры и характеристики |
Номинальный(условный)проход DN(Ду)мм |
||||||||||||
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||
Номинальное(условное) давление PN (Py) МПа (кгс/см2) |
1.6 (16) |
||||||||||||
Температура рабочей среды t º С |
От -40 ºС до 425 ºС |
||||||||||||
Герметичность затвора по ГОСТ 9544-93. |
Класс А |
||||||||||||
Строительная длина L, мм |
180 |
210 |
230 |
280 |
330 |
450 |
500 |
||||||
|
|
|
|
|
|
|
|
||||||
Диаметр/кол-во отв. d/n |
18/4 |
18/4 |
18/8 |
22/8 |
22/12 |
26/12 |
26/16 |
||||||
Масса кг не более. |
13.5 |
19 |
28 |
49 |
78 |
125 |
180 |
||||||
Присоединение к трубопроводу - фланцевое. Фланцы корпуса по ГОСТ 12819-80 на PN 1,6 МПа (16 кгс/см2). Ответные фланцы по ГОСТ 12820-80 и ГОСТ 12821-80 на PN 1,6 МПа (16 кгс/см2). Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.
Установочное положение задвижки приводом (маховиком) вверх. Допускается отклонение от вертикали до 90º в любую сторону.
Направление подачи рабочей среды – любое.
Рабочее положение затвора полностью открыто или полностью закрыто.
Использование задвижки в качестве дросселирующего устройства не допускается.
Строительная длина задвижки по ГОСТ 3706-83.
Климатическое исполнение У1, ГОСТ 15150-69.

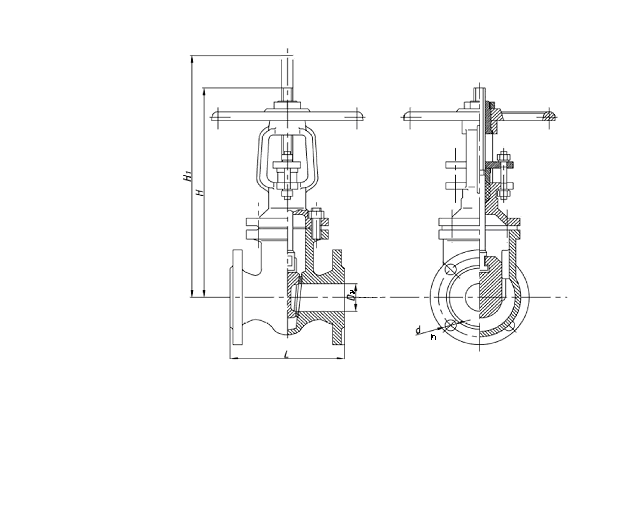

Материалы основных деталей задвижки: 1-корпус, 2-крышка, 3-клин, 4-планка сальника, 5-шпиндель, 6-маховик;
Материалы: позиции-1,2,4,6-сталь 08Х18Н10ТЛ; 12Х18Н9ТЛ; 10Х18Н12МЗТЛ; -3,5 – сталь 20Х13; 35Л; 45Л.
Уплотнительные поверхности затвора наплавлены твёрдым сплавом____
3
1
2
5
6
4
|
L |
D |
D1 |
D2 |
b |
d-n |
Do |
DN50 |
180 |
160 |
125 |
100 |
20 |
18-4 |
180 |
DN80 |
210 |
195 |
160 |
135 |
22 |
18-4 |
200 |
DN100 |
230 |
215 |
180 |
155 |
22 |
18-8 |
200 |
DN150 |
280 |
280 |
240 |
210 |
24 |
22-8 |
240 |
DN200 |
330 |
335 |
295 |
265 |
26 |
22-12 |
320 |
DN250 |
450 |
390 |
350 |
320 |
28 |
26-12 |
320 |
DN300 |
500 |
440 |
400 |
368 |
30 |
26-16 |
400 |
Задвижка относится к классу восстанавливаемых, ремонтируемых изделий. Установленный средний срок службы – не менее 15 лет. Установленный средний ресурс – не менее 2000 циклов. Для обеспечения заданных показателей надежности, гарантийной наработки, необходимо руководствоваться требованиями, изложенными в руководстве по эксплуатации.
2. Техническое отношение, руководство по монтажу и эксплуатации.
2.1.Принцип работы
При вращении маховика передается вращение ходовой втулке, преобразующей вращательное движение в поступательное движение шпинделя, соединенного с клином, который открывает или закрывает проходное отверстие в зависимости от направления вращения маховика.
2.2.Инструкция по монтажу и эксплуатации
2.2.1.Указания мер безопасности.
К монтажу, эксплуатации и обслуживанию задвижек допускается персонал, изучивший правила эксплуатации задвижек.
Обслуживание, эксплуатация задвижек и требования по технике безопасности должны соответствовать указаниям настоящего ТО и ГОСТ 12.2.063.-81.
Для обеспечения безопасной работы категорически запрещается:
-использовать задвижки на рабочие параметры, превышающие указанные в данном ТО;
-эксплуатировать задвижки при отсутствии эксплутационной документации;
-производить опрессовку трубопровода давлением выше рабочего при закрытом затворе;
-разбирать задвижку, находящуюся под давлением.
Для обеспечения длительного и безотказного срока службы – необходимо устанавливать фильтры магнитно-механической очистки по направлению потока среды до задвижек.
