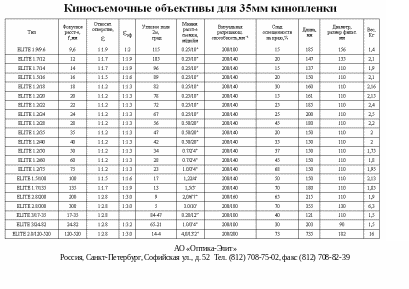

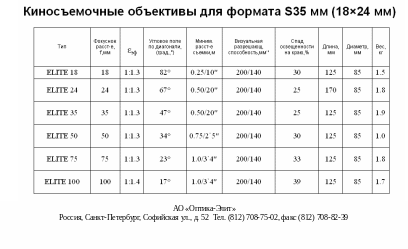

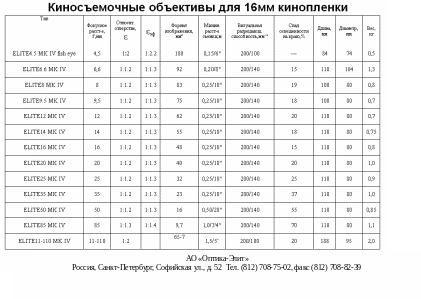

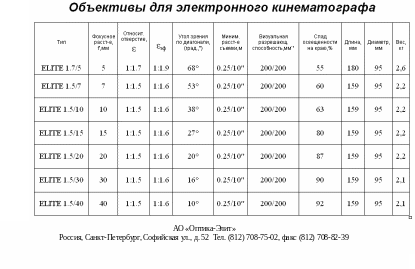

Тема 16. Осветительно-проекционные системы (опс) кинопроекторов
I тип. Осветительная система проецирует источник света (лампу накаливания ЛН) во входной зрачок объектива.
Осветитель
Кинопроекционный
объектив
Изображение источника в
плоскости входного зрачка

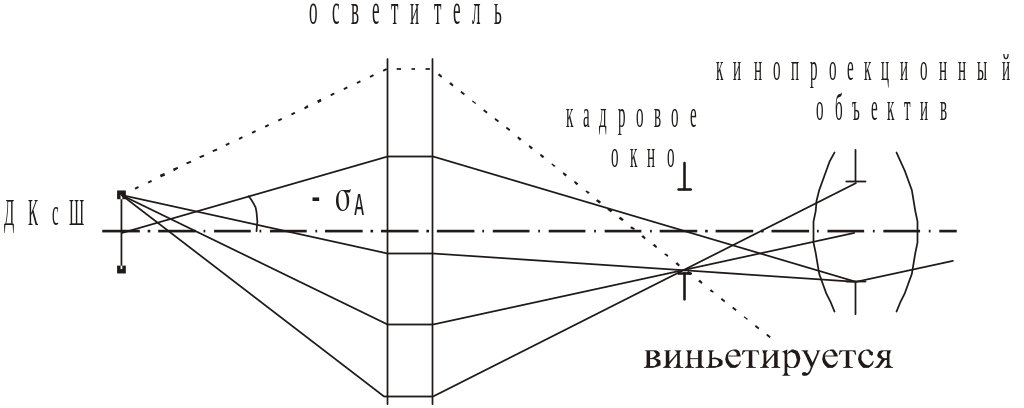

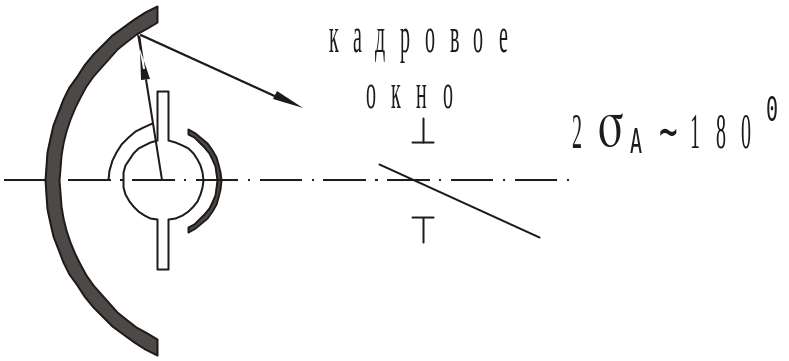

II тип. Осветительная система проецирует источник света
(ксеноновую лампу ДКсШ) в кадровое окно.
-
диагогаль кадрового окна
-
диагональ тела накала источника
Осветительные системы |
Расчетные формулы для ОПС |
Линзовые системы расчитываются на минимум сферической аберрации.

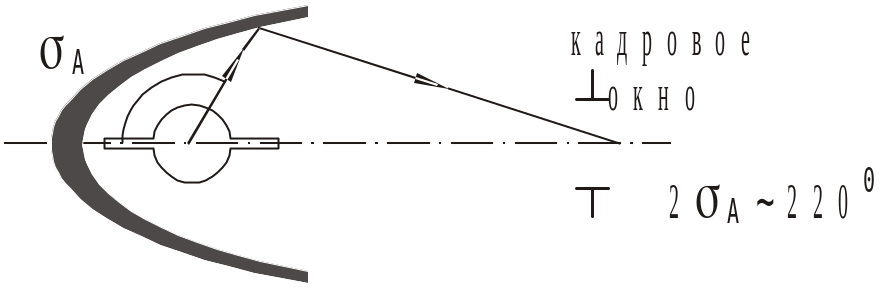

(горизонтальное положение ДКсШ)
|
Расчетные формулы для ОПС 1. Взаимозависимость оптических и светотехнических параметров ОПС:
2.

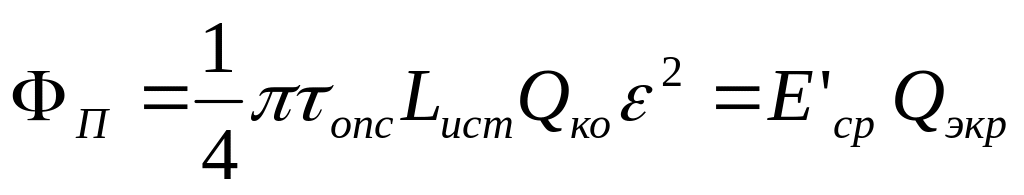

3. Полезный световой поток кинопроектора:
4. Освещенность в центре экрана:
|

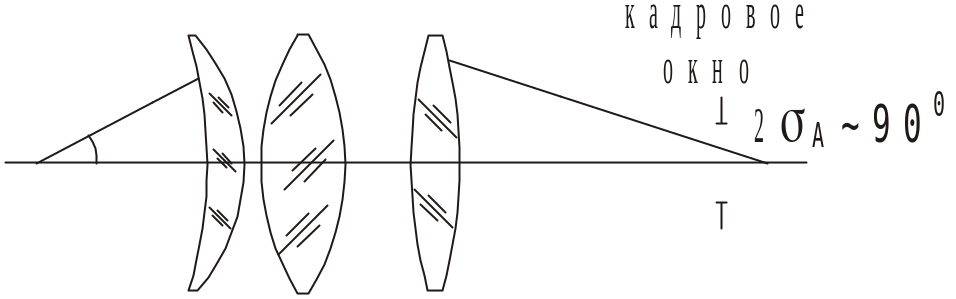

рёхлинзовый
конденсор
-диагональ
тела накала источника
-диагональ
кадрового окна
-отн.

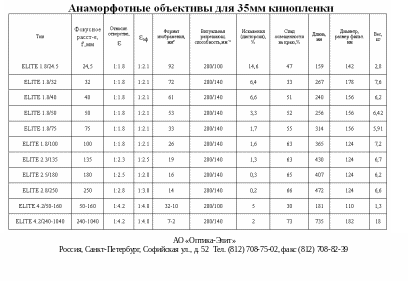

отв. кинопроекционного объектива
- длина зала
-
ширина экрана
-
ширина кадр окна
и
-площади кадрового окна и экрана
-средняя
освещенность экрана
-площадь
выходного зрачка объектива
Список литературы
Прикладная оптика: Учебное пособие / Под ред. Н.П. Заказнова. 2-е изд., стер. — СПб.: Издательство «Лань», 2007. — 320 c., ил.
2. Г. Шредер, Х. Трайбер. Техническая оптика. — М.: Техносфера, 2006. – 424 с.
3. Теория оптических систем: Учебник для студентов приборостроительных специальностей вузов / Н.П. Заказнов, С.И. Кирюшин, В.Н. Кузичев. З- е изд., перераб. и доп. — М.: Машиностроение, 1992. — 442 с., ил.
4. Прикладная оптика / М.И. Апенко, А.С. Дубовик. —М.: Издательство «Наука», 1982.
5. Вычислительная оптика: Справочник / М.М. Русинов, А.П. Грамматин, П.Д. Иванов и др.
Под общ. ред. М.М. Русинова.—Л.: Машиностроение. Ленингр. отд-ние, 1984. — 423 с, ил.
6. Гуревич М.М. Фотометрия. Теория, методы и приборы.— Л.: Энергоатомиздат, 1983.
7. Волосов Д.С. Фотографическая оптика. — М.: Искусство, 1971.
8. Волосов Д.С, Цивкин М.В. Теория и расчет светооптических систем. — М.Искусство, I960.
