Тема 14. Объективы съемочные (фотографические объективы).

Фотографическим объективом называется оптическая система, образующая действительное перевёрнутое изображение предмета на светочувствительном слое фото- и киноплёнки, ПЗС-матрице, поверхности фотокатода ЭОП или телевизионной передающей трубки и т.д.

В зависимости от условий эксплуатации все фотографические объективы можно разбить на группы: 1) собственно фотографические (для художественной фотографии); 2) киносъёмочные; 3) телевизионные; 4) репродукционные; 5) аэрофотосъёмочные; 6) астрофотографические; 7) гидросъёмочные; 8) микрофотографические; 9) инфракрасные; 10) ультрафиолетовые и др.

По принципу устройства фотографические объективы разделяются на: 1) нормальные;

2) телеобъективы; 3) панкратические (с переменным фокусным расстоянием); 4)объективы - анаморфоты; 5)зеркальные; 6) зеркально-линзовые; 7) дисторзирующие и др.

Технические характеристики объективов приведены в таблице (см. Тема 11).

По техническим характеристикам различают следующие виды объективов:

Короткофокусные f ’= 25 - 150мм среднефок. расстояние f ’=150 - 300мм длиннофокусные f ’=300 - 1000мм (для нормальных объективов f ’=(0,9-1,5) с малым угловым полем 2ω’< 40 нормальные 40 - 60 широкоугольные 60 - 100 сверхширокоугольные 2ω’>100

малой светосилы ε < 1:5,6 нормальные 1:4 - 1:5,6 светосильные 1:1,4 - 1:2,8 отличного качества N > 35мм по всему полю среднего качества N ~ 40мм N ~25мм удовлетворит. кач. N ~ 30мм N ~20мм

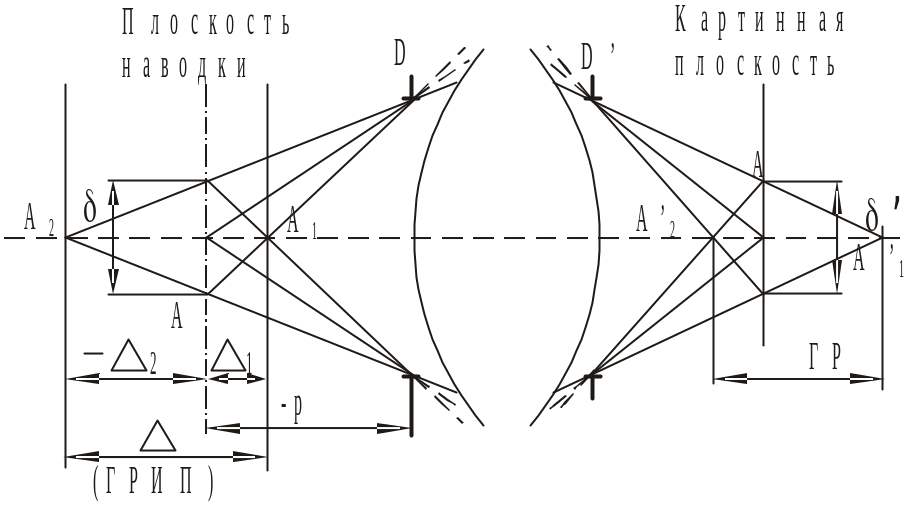

Глубина резко изображаемого пространства (ГРИП) и глубина резкости (ГР) - это расстояния вдоль оптической оси, в пределах которых допускаются независимые перемещения плоскости предметов или плоскости плёнки при условии сохранения удовлетворительного качества изображения.

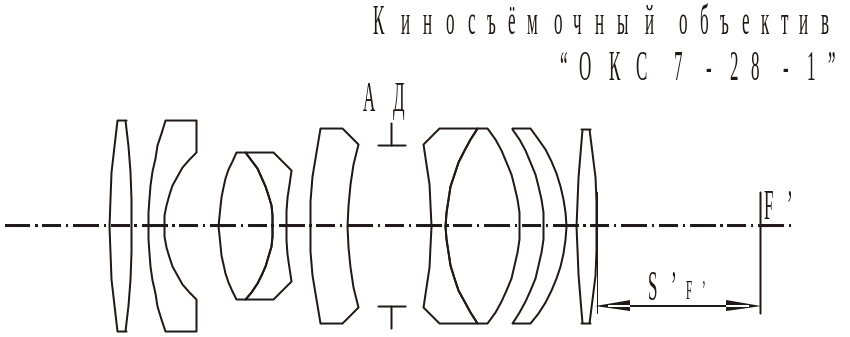

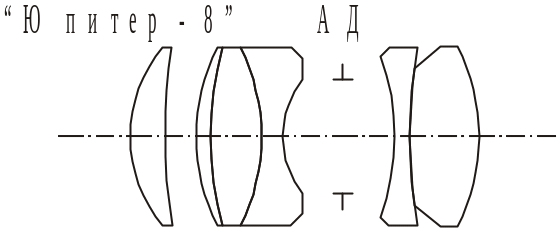

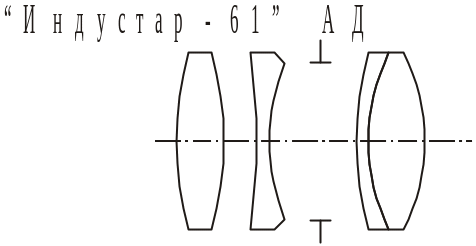

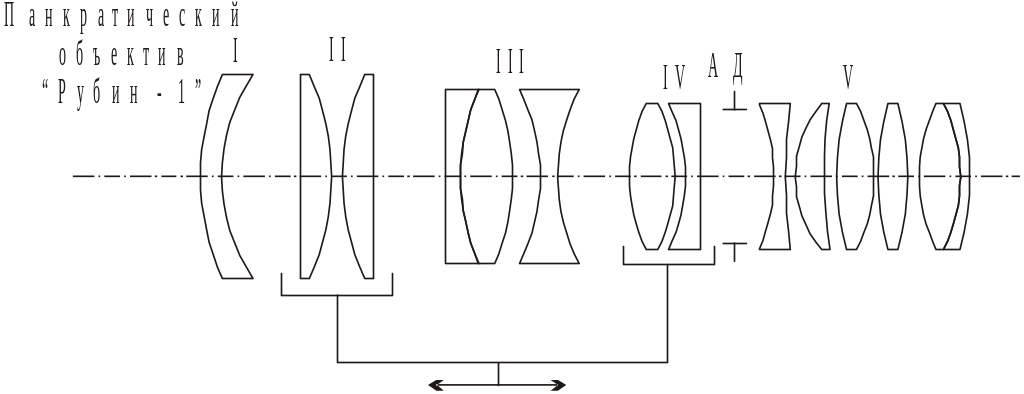

О птические схемы объективов

Тема 15. Осветительные оптические системы. Прожекторы.

С помощью оптической осветительной системы решают задачи наиболее полного использования светового потока, попавшего в систему, и создания равномерной освещенности предмета.

а) освещаемый предмет у находится в бесконечности, источник света 1 расположен в переднем фокусе оптической системы 2, которую в этом случае называют прожектором

(или коллиматором);

б) оптическая система 2, которая называется конденсором, проецирует источник света 1 непосредственно на освещаемый предмет у;

в) освещаемый предмет у располагается в ходе лучей, проходящих через конденсор 2, который проецирует источник света 1 во входной зрачок диаметром D последующей оптической системы; такая схема используется в осветительной системе кинопроекторов с лампами накаливания.

Осветительные системы могут быть линзовыми, зеркальными или зеркально- линзовыми.

Конденсор - осветительная оптическая система, чаще линзовая, создающая действительное изображение источника света на конечном расстоянии от него. Оптические характеристики конденсора: фокусное расстояние , линейное увеличение β , относительное отверстие ε, угол охвата 2σА . В качестве конденсора используются: одно-, двух - или трехлинзовая системы, рассчитанные на минимум сферической аберрации; -линзовые системы с асферическими поверхностями, чаще параболоидальными; -линза Френеля и др.

Прожектор - оптическая система, (зеркальная или линзовая), концентрирующая световой поток источника света в узкий пучок как для передачи сигналов на большие расстояния, так и освещения удаленных предметов. Основными оптическими характеристиками прожектора являются: -сила света -коэффициент усиления -дистанция оформления пучка уист; -угол рассеяния 2ω’: ω' = уист / 2f’; -угол охвата 2σА В качестве прожекторов иногда используют вогнутые сферические зеркала, однако чаще - параболоидные зеркала (например, отштампованные из металла);
