Тема 8. Ограничение пучков лучей в оптических системах.
Освещённость оптического изображения.
Ограничение пучков лучей в оптических системах осуществляется оправами оптических деталей и специально установленными диафрагмами. Ограничение пучков лучей влияет на: 1)освещенность изображения; 2)распределение освещенности по полю; 3)размер углового или линейного поля в границах удовлетворительного качества; 4)разрешающую способность; 5)контраст изображения и др.
Диафрагмы |
||
Апертурная (АД) |
Полевая (ПД) |
Виньетирующая (ВД) |
Ограничивает пучок лучей, входящих в оптическую систему из осевой точки предмета и определяет прежде всего освещенность изображения - это либо оправа первого компонента, либо специальная диафрагма внутри системы. |
Ограничивает размер линейного поля в пространстве изображений - устанавливается в плоскости изображения (например, кадровое окно в фото-или киносъемочном аппарате). |
Вносит срезание крайних лучей наклонных пучков, выходящих из внеосевых точек предмета - это может быть любая диафрагма, но не АД и не ПД. |
Входным зрачком называется изображение АД в пространстве предметов, т.е. через ту часть оптической системы, которая стоит перед АД.
Выходным зрачком называется изображение АД в пространстве изображений, т.е. через ту часть оптической системы, которая стоит за АД.
Виньетирование - это срезание наклонных пучков лучей, выходящих из внеосевой точки предмета.

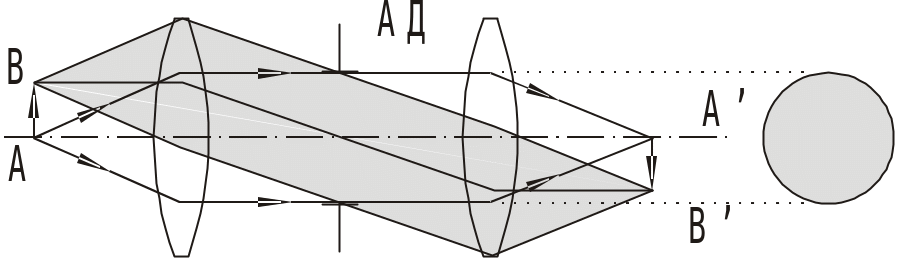

Оптическая система без виньетирования |

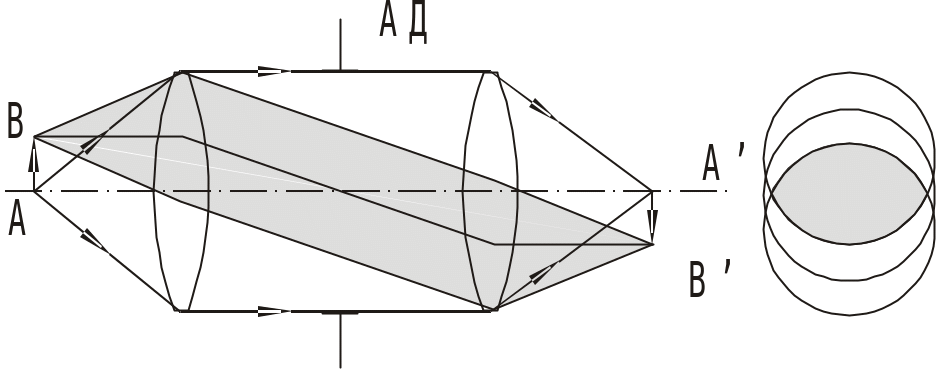

Оптическая система при наличии виньотирования |

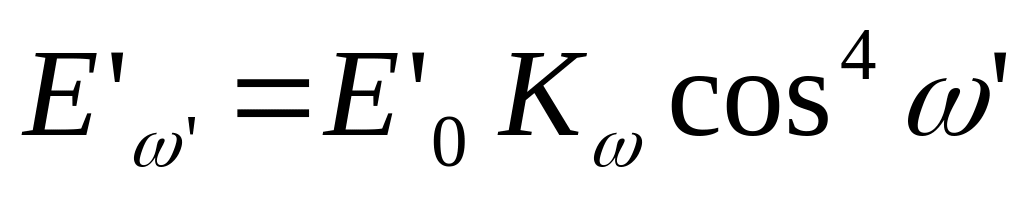

Коэффициент
виньетирования
б) для проекционного объектива:
|
2ω (2 ω’) - угловое поле в пространстве предметов (изображений); 2y (2y’) - линейное поле;
Стандартный ряд
1:1; 1:1,4; 1:2; 1:2,8; 1:4; 1:5,6; 1:8; 1:11; 1:16; 1:22; 1:32
|
|
|
-действующяя
площадь входного зрачка
-

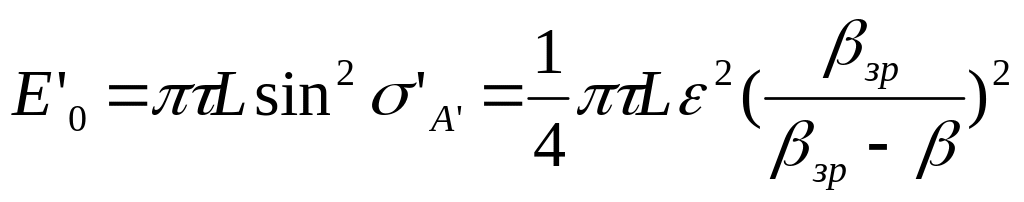

полная площадь входного зрачка
-

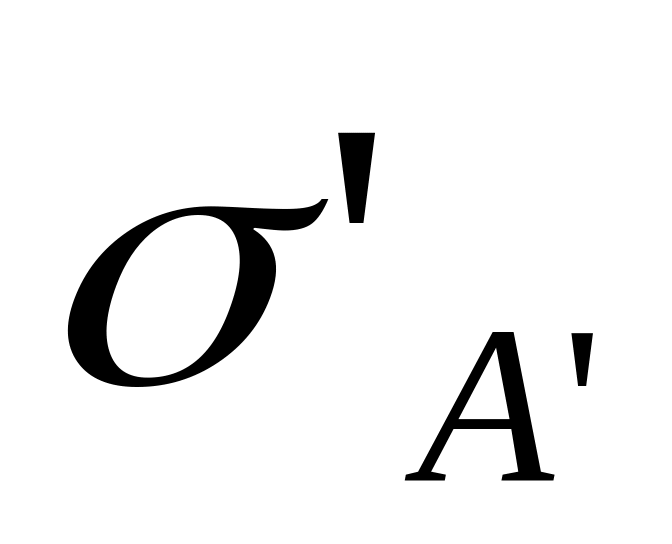

апертурный угол в пространстве
изображений;
-

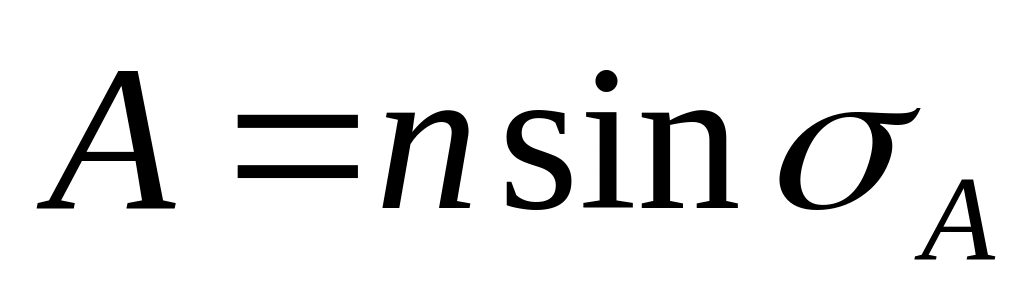

числовая апертура;
-

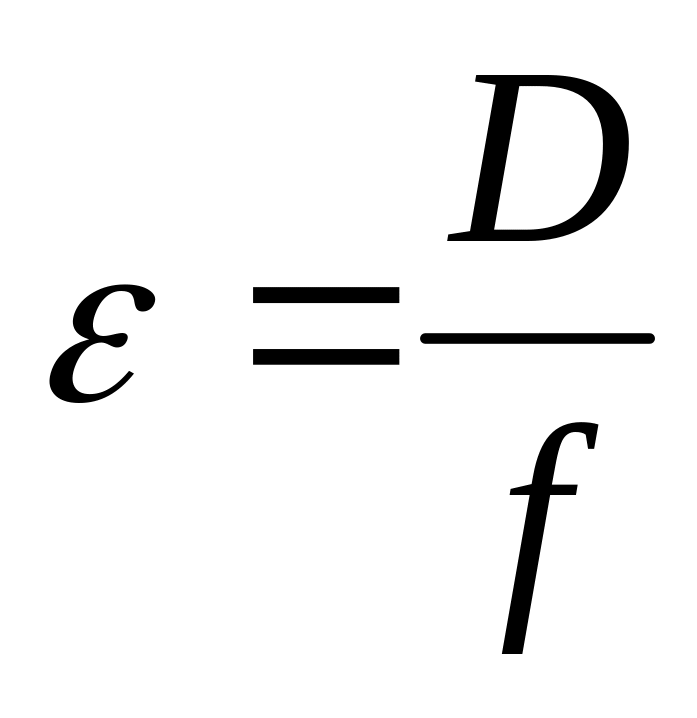

относительное отверстие;
-
диафрагменное число;
-

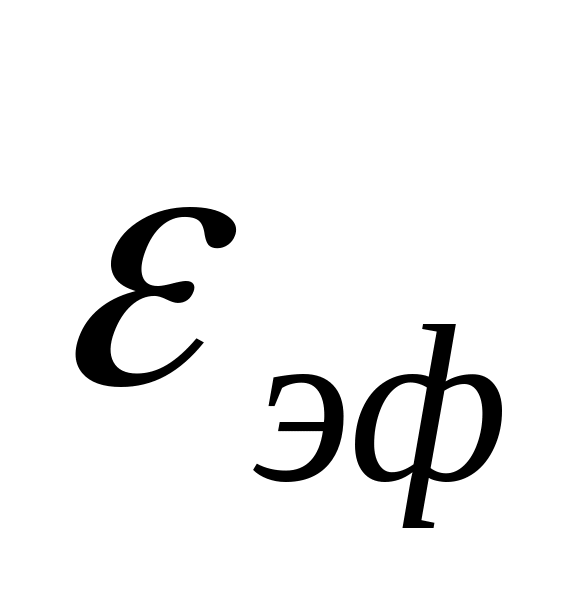

эффективное относительное отверстие.
:
