МАЗМҰНЫ
I.Кіріспе
II.Негізгі бөлім
1.Реконструкцияға дейінгі мәліметтер
2.Іргетасқа жүктеме жинау есебі
III.Қорытынды бөлім
Пайдаланылған әдебиеттер
Кіріспе
Ғимарат пен имараттың реконструкциясы-бұл функциялық тағайындалуының қайта өзгерту арқылы толықтай немесе жекелей өзгерту, яғни тиімді жаңа жабдықтар орнату,құрылыс алаңын жақсарту, заман талабына сай нормативтік қажеттілікке келтіру.
Ол жалпы реконструкцияның, өндірістік ғимараттардың немесе қала ауданының, тұрғын үйлердің,қоғамдық-тұрмыстық, мәдени мекемелердің бір бөлігі.
Қайтақұруға қайтажобалау және ғимараттың биіктігін ұлғайту, күшейту, құралымды жекелей жинақтау немесе ауыстыру, сонымен қатар ғимаратқа қабат қосу, жанына жаңа ғимарат салу және ғимараттың сыртқы түрін жақсарту жатады..
Реконструкция кешенді сипатта болу керек, себебі ол қаланың, ауданның, кәсіпорынның алдағы даму мүмкіншіліктерін скеру керек.
Тұрғындық қор реконструкциясының мақсаты-оны қайтақұру кезіндегі жоспарлық шешімдерін жақсарту, ғимараттың инженерлік жабдықтарының абаттандыру деңгейінің жоғарылауы, қоғамдық және демографиялық қажеттіліктерге қарай отбасылық тұруға арналған пәтерлерді жасау.
Еңбекшіқазақ аудандық әкімдігі Алматы облысы, Еңбекшіқазақ ауданы, Есік қаласы Жамбыл даңғылы 21 мекенжайында орналасқан.
Құрылыс ауданы-Есік қаласы
Қар ауданы-II, s0=0.7 кПа
Жел ауданы-II, w0=0.30 кПа
Сейсмикасы- 9 балл
Топырақ категориясы-II
Топырақ түрі-ірі қиыршықты
Жоспардағы өлшемдері 12х34 м, екі қабатты ғимарат, ғимарат биіктігі-9,6 м.
Қабырғасы-тұтасқұймалы темірбетон, өздігінен көтеретін қабырғалар-кірпіштен, іргетасы-таспалы.
Бөлмелердің экспликациясы:
№ |
Атауы |
1 |
Жұмыстық бөлме |
2 |
Буфет |
3 |
Пәтер |
4 |
Вестибюль |
5 |
Гардероб |
6 |
Хатшы |
7 |
Төраға орынбасарының кабинеті |
8 |
Техникалық хатшы |
9 |
Төраға кабинеті |
10 |
Отырыс залы |
Берілген ғимарат 1970 жылдары салынған,реконструкция жасау барысында заман талабына сай жөндеу жұмыстары, сонымнен қатар ғимаратқа біріктіріліп 1 қабатты асхана салынды.Асхана салудағы мақсат-қызметкерлердің түскі үзіліс уақытын тиімді пайдалану және Елбасының жолдауларында айтылған «салауатты Қазақстан елдің болашағы» демекші дұрыс тамақтандыру.
Таспалы іргетастың жүктемесін жинаймыз
Таспалы іргетасты есептеу үшін жалпы құралымның жүктемесін-шатырдан қабырғаға дейін жинау керек.
Жүктеме жинау неден тұрады? Іргетас табанының ені құралымға түсетін жүктемеге байланысты екенінен бастаймыз. Сондықтан 1-ші іргетас таспасының қанша түрін тағайындауды сараптаудан бастаймыз.
Біздің нұсқада екі қабатты жертөлесіз қоғамдық ғимарат (әкімшілік) сандық өс бойынша көтергіш қабырғалары орналасқан. Бұл қабырғаларға 1-қабаттың жиналмалы жабын плиталары және 2-қабаттың тұтасқұймалы аражабыны бекітіледі, сонымен қатар оған ағаш шатырдың итарқасы бекітіледі.Әріптік өс бойынша өздігінен көтеретін қабырғалар.
Егер қабырға өздігінен көтеруші болса, онда бұл қабырғадағы 1 погон метрдегі салмақты есептейді(терезе мен есікіті шартты түрде ескермейді).Егер қабырға котеруші болса және оған аражабын, шатыр құралымы немесе саты, онда қабырғаның өз салмағынан басқа жабынның(шатырдың) жарты аралығының жүктемесі қосылады. Жүктеме жиналатын аудан жүктемелік аудан деп аталады. Көтеруші қабырғалардың аралығы-6 м. Жүктемені 1 погонды метрге жинаймыз.Аралықтың бір бөлігі бір қабырғаға, екіншісі-екіншісіне келеді.Сондықтан әр қабырға үшін жабынның жүктемелік ауданы 6∙1/2=3 м2.Егер қабырғаға жабын екі жағынан бекітілсе, онда бұл екі жүктемелік ауданды қосу керек.

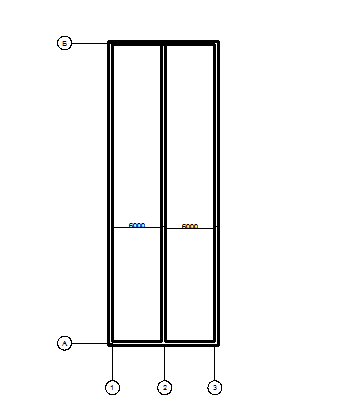

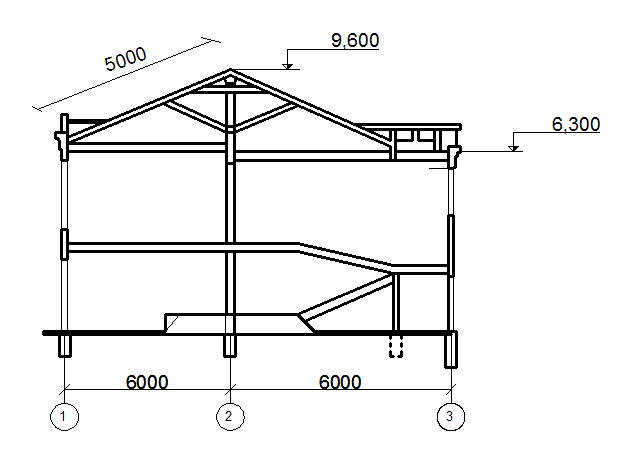

Суретте ғимараттың сұлбасы және әр қабырға үшін жүктемелік аудан көрсетілген.
«1» және «3» өстегі қабырғалардың жүктемесі бірдей, бұл 1-типтегі іргетас болады.
После того, как определились с количеством типов фундаментов, определим нагрузки от конструкций. «2» өстегі қабырғаның жүктемесі сыртқы қабырғаларға қарағанда әлдеқайда көп болады, себебі жабыннан және шатырдан екі есе көп жүктеме және «2» өс бойынша қабырға биік орналасқан, бұл ғимараттың 2-типі болады. Және үшінші типі –өздігінен көтеруші қабырғалардың «А» және «Б» өстеріндегі жүктеме.
Бірініші қабат үстіндегі 1 м2 аражабындағы жүктеме
Жүктемелер |
Нормативтік жүктеме, кг/м2 |
Коэффициент |
Есептік жүктеме, кг/м2 |
Тұрақты жүктеме: Жиналмалы аражабын тақталары, дөңгелекқуысты - 300 кг/м2 Еден: Дыбысоқшаулағыш төсем, =40 мм, =20кг/м3 Тегістеуіш төсем,=15 мм, =1800 кг/м3
Линолеум,=2 мм, =1800 кг/м3
Жинағы: |
300
40*20/1000=0,8
15*1800/1000=27
2*1800/1000=3,6
332 |
1,1
1,3 1,3
1,3 |
300*1,1=330
0,8*1,3=1,04 27*1,3=35,1
3,6*1,3=4,7
371 |
Уақытша жүтеме қоғамдық ғимараттар үшін - 200 кг/м2 |
200 |
1,3 |
200*1,3=260 |
