6.4.2.2.3 Витягнуте листове скло вс

Допустима кількість крапкових дефектів для скла розмірів остаточної прирізки (ТР) витягнутого листового скла «під старину», витягнутого листового скла «для реставрації» і витягнутого листового скла повинна відповідати показникам відповідно до таблиць 9, 10.

6.4.2.2.4 Прямолінійні або поширені дефекти

6.4.2.2.4.1 Прямолінійні або поширені дефекти для листового флоат –скла розмірів «джамбо», «спліт», а також витягнутого листового скла ВС

Прямолінійні або поширені дефекти скла листового контролюються наступним способом.

Скло, що контролюється, освітлюється за параметрами, що наближаються до розсіяного денного світла, і оглядається перед чорним матовим (для флоат-скло) або сірим матовим (для витягнутого скла) екранами: коефіцієнт відображення – від 0,2 до 0,4.

Скло, що перевіряється, розміщується вертикально перед екраном паралельно йому. Точка огляду знаходиться на відстані 2 м від скла з напрямом огляду, паралельним поверхні скла.

Під час огляду скла відмічається наявність дефектів, що перешкоджають видимості.

Допустима кількість дефектів для листового флоат-скла та витягнутого листового скла ВС становить у середньому 0,05 дефектів на 20 м² скла у партії кількістю щонайменше 20 тон скла.

Допустимі рівні прямолінійних або поширених дефектів для витягнутого листового скла «під старину» і витягнутого листового скла для реставрації наведено у таблиці 15.

Таблиця 15 – Зведена інформація про допустимі рівні прямолінійних або поширених дефектів витягнутого листового скла «під старину» і витягнутого листового скла «для реставрації»

Розміри прямолінійних або поширених дефектів, мм	Допустимий рівень, шт. на м2
≤ 10 > 10 ≤ 50 > 50	Не нормується 2 0

Допустимий рівень прямолінійних або поширених дефектів у витягнутому листовому склі «під старину» і «для реставрації» у розмірах постачання повинен відповідати критеріям таблиці 15.

Допустимий рівень лінійних або поширених дефектів у витягнутому листовому склі ВС у розмірах постачання повинен становити 1 шт. на 1 м².

6.4.2.2.4.2 Прямолінійні або поширені дефекти для скла розмірів остаточної прирізки

При перевірці за методом, наведеним у 6.4.2.2.4.1, прямолінійні або поширені дефекти не дозволяються.

6.4.2.3 Дефекти кромки виробів

При оцінці якості виробів у розмірах остаточної прирізки (ТР) береться до уваги якість обрізаної кромки.

Дефекти кромки виробу класифікуються як:

- вхідні у поверхню і вихідні за межі поверхні скла дефекти;

- скоси кромки.

6.4.2.3.1 Вхідні у поверхню і вихідні за межі поверхні скла дефекти

Ці дефекти показані на рисунках 6 і 7. Вимірюються величини h₁, h₂ і p, а також товщина скла е.

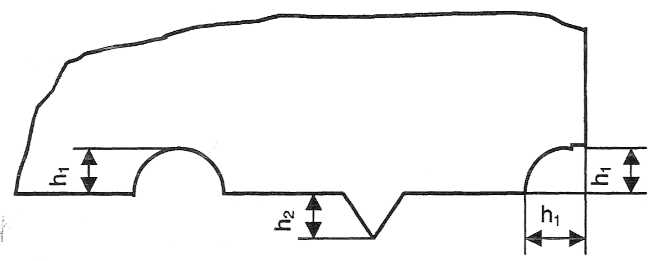

Рисунок 6 – Вхідні у поверхню (h₁) і вихідні за межі поверхні (h₂)

дефекти – вигляд з поверхні

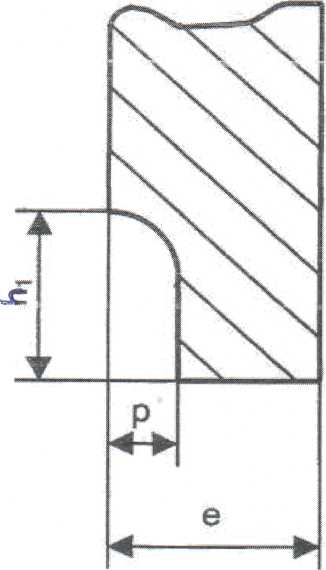

Рисунок 7 – Вхідні у поверхню дефекти – вигляд з кромки

6.4.2.3.2 Скоси кромки

Цей дефект показаний на рисунку 8. Вимірюється величина d і товщина скла е.

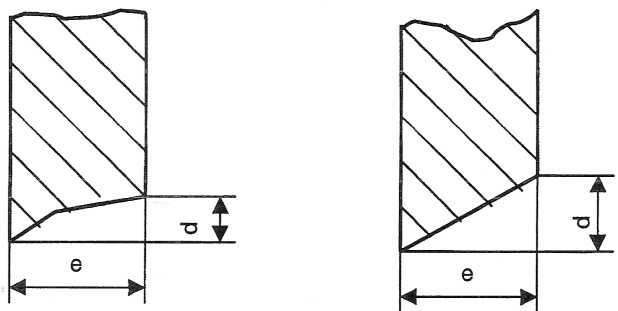

Рисунок 8 – Скоси кромки – вигляд з кромки

6.4.2.3.3 Дефекти кромки виробів у розмірах остаточної прирізки

У таблиці 16 наведені обмеження щодо вхідних у поверхню і вихідних за межі поверхні дефектів кромки виробів.

Таблиця 16 – Обмеження щодо дефектів кромки

Дефект кромки	Обмеження
Дефект, вхідний у поверхню	h1 < (e – 1) мм р < (е / 4) мм
Дефект, вихідний за межі поверхні	h2 не повинне перевищувати позитивне значення допустимого відхилення t, наведеного у таблиці 5, залежно від типу виробу зі скла, а скло має бути в межах прямокутників, як показано на рисунку 3
Скоси	Співвідношення d / e має бути меншим, ніж 0,25
Примітка. Ці обмеження чинні у випадку, коли відсутній ризик розбиття скла внаслідок температурної напруги. При типах експлуатації, коли скло може розбитися внаслідок температурної напруги, слід дотримуватися рекомендацій виробника щодо якості кромок.
