5 Проверка селективности выключателя, защищающего трансформатор и соединительного из базы данных
Программа позволяет выполнить оценку селективности автоматических выключателей, подключенных к одному узлу, образованному компонентом «Шина в распределительном щите».
Щелкните иконку «Расчет» на панели инструментов. В перечне расчетных алгоритмов, в группе «Все расчеты», 2 раза щелкните строку «Селективность» (сравнивание двух автоматических выключателей, в проекте).
Если для проекта не были определены каскады, то изобразится диалоговое окно с требованием на их определение. Для каждого узла, где происходит ответвление сети (узел, образованный компонентом «Шина в распределительном щите»), должен быть определен входной автоматический выключатель. Для радиальных сетей каскады настроены автоматически. Если каскады уже были определены, то изобразится диалоговое окно с результатами. Для каждого узла, где происходит ответвление сети (узел, образованный компонентом «Шина в распределительном щите»), рассматриваются все пары входной автоматический выключатель - выходной автоматический выключатель

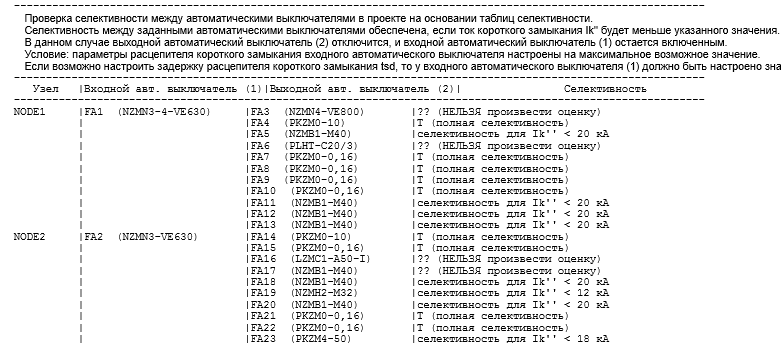

Рисунок 2 – Проверка селективности выключателей всей сети
Для тех выключателей, у которых программа по тем или иным причинам не может произвести проверку селективности, данную проверку необходимо производить вручную с помощью характеристик отключения.

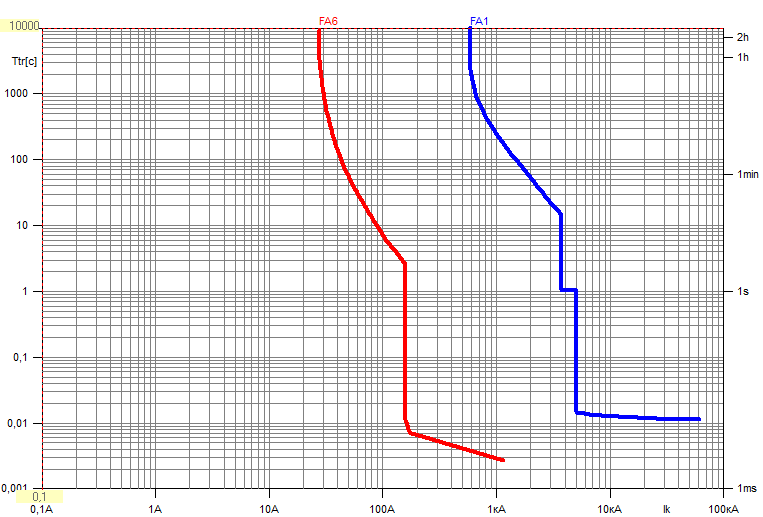

Рисунок 3 – Проверка селективности выключателей FA1 и FA6

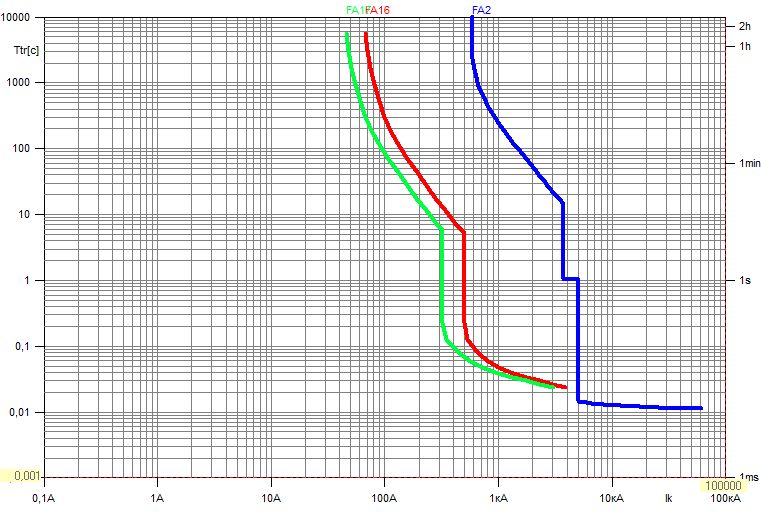

Рисунок 4 – Проверка селективности выключателей FA2 и FA16-17
Заключение
Система автоматизированного проектирования xSpider – это надежный помощник современного проектировщика систем электроснабжения.
По результатам курсовой работы установлено, что данная САПР обладает рядом возможностей, такими как:
- проверка логики соединения;
- автоматизированный расчет кабелей и защитных аппаратов;
- расчет падения напряжения и распределения нагрузки;
- расчет токов короткого замыкания;
- различные проверки сети (селективность, проверка на отключающую способность и т.д.)
-возможность экспорта данных расчетов и схем в программы общего пользования (Excel, Word, Autocad).
Использования xSpider существенно ускоряет процесс проектирования, дает более наглядное представление о допущенных ошибках и предоставляет возможность модификации сети, для дальнейшей работы.
Список литературы:
1. xSpider версия 2.8, Справочное руководство. Ing. Petr Slavata, Doc. Ing. Jiří Rez, CSc., Ing. Michal Kříž, Ing. František Štěpán, 2010.
2. Маньков В.Д. Основы проектирования систем электроснабжения. Справочное пособие. – СПб.: НОУ ДПО "УМИТЦ "Электро Сервис", 2010.
3. Гужов Н. П., Ольховский В. Я., Павлюченко Д. А. Системы электроснабжения. - Новосибирск: Изд-во НГТУ, 2008.
4. Электрические аппараты. Справочник Автор: Алиев И. И., Абрамов М. Б. Издательство: РадиоСофт, 2004.
5. Правила устройства электроустановок. РК. Издание 7. 2008.
6. ГОСТ Р 52735-2007. Расчёт токов короткого замыкания.
7. IEC 60364-5-523 Электрическое оборудование. Часть 5: Выбор и построение электрического оборудования. Глава 52: Выбор систем и конструкция проводки. Раздел 523: Допустимые токи.
