Учреждение
образования
« Гомельский государственный колледж железнодорожного
транспорта Белорусской железной дороги »
Отчёт:
По учебно-производственной практике
«На получение профессии рабочего»
Мастер:
Пронин В.П.
Выполнил учащийся гр. П-31
Янчук В.С.
2014 г.
Содержание:
1. Схема подключения трёхфазного электродвигателя.…………… стр. 1-2
2. Условные обозначения электрической схемы……………………. стр. 3
3. Набор инструментов для электрика……………………………..стр. 4-16
4. Инструкция по Т.Б. для электрослесаря по ремонту электрооборудования………………………………………………. стр. 17-20
5. Выпрессовка и запрессовка сердечников и катушек……….. стр. 21-32
6. Инструкционная технологическая карта подключения асинхронного электрического двигателя к сети 380 В………………………….стр. 33-45
Схема
подключения трёхфазного электродвигателя
Типовая схема подключения трёхфазного электродвигателя состоит из самого электродвигателя, магнитного пускателя и защиты от сверхтоков (автоматический выключатель - автомат).
Схемы подключения могут быть разными, в зависимости от магнитного пускателя, точнее от рабочего напряжения его катушки К – 220 в или 380 в, от наличия теплового реле, которое подключается последовательно с катушкой пускателя. Превышения тока, потребляемого электродвигателем вызывает размыкание контактов теплового реле, что приводит к обесточиванию катушки и отключению электродвигателя.

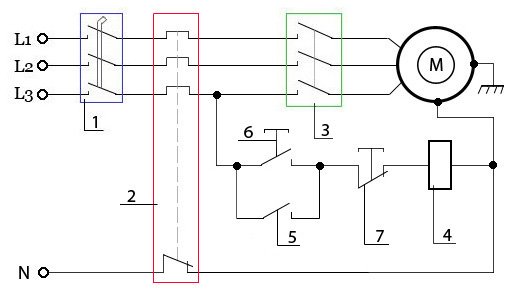

Схема подключения трёхфазного электродвигателя
Обозначения: 1 - выключатель автоматический (3х-полюсный автомат),2 - тепловое реле с размыкающими контактами, 3 - группа контактов магнитного пускателя, 4 - катушка магнитного пускателя (в данном случае рабочее напряжение катушки – 220в), 5 - блок-контакт нормально разомкнутый, 6 - кнопка "Пуск", 7 - кнопка "Стоп".
Отличие этих схем подключения электродвигателей состоит в использовании разных магнитных пускателей в этих схемах. В первом случае используется магнитный пускатель с рабочим напряжением катушки 4 - 220 в; для её питания используется фаза С (можно любую другую) и ноль - N.

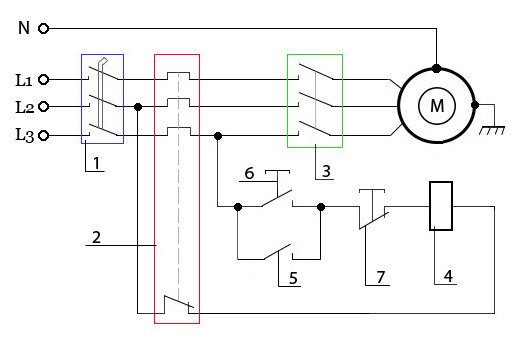

Во втором случае электродвигатель подключается через магнитный пускатель с катушкой 4 на 380 в. Для её питания используются фазы B и С.
Условные обозначения электрической схемы |
|
1 Графическое изображение переменного тока |
|
2 Ток переменный трёхфазный 50 Гц. |
|
3 Выключатель кнопочный нажимной с замыкающим контактом |
|
4 Выключатель кнопочный разжимной с размыкающим контактом |
|
5 Выключатель трёхполюсной с автоматическим возвратом |
|
6 Контакт для коммутации сильноточной цепи (контактора пускателя замыкающий) |
|
7 Линия изображения электрической связи провода шины |
|
8 Графическое изображение пересечения 2-х линий электросвязи электрически несоединенных |
|
9 Показать графическое изображение линии электросвязи с двумя ответвлениями |
|
10 Условное обозначение катушки магнитного пускателя КМ1 |
|
11 Показать условное обозначение диодного моста |
|
|
|
|
|
|
