Практична робота № 6

Тема: Інженерні системи громадських будівель

Назва: Інженерні системи будівель

Мета: Підібрати інженерні системи, необхідні для функціонування підприємства, та визначити склад і площі технічних приміщень

Література: 5,6,10.

Вихідні дані:

1. Тип підприємства згідно варіанта Пр № 5.

2. Підприємство цілорічного функціонування.

3. Будівлі – двоповерхові. (за винятком варіантів 17,18,19,27,35).

Хід роботи:

1. Визначення конфігурації будівлі (див. Пр № 3), враховуючи коефіцієнт поверховості

К_п = 1,05 … 1,15

(у залежності від потужності підприємства) та креслення плану (контуру) будівлі

2. Визначення (підбір) необхідних систем будівлі:

• опалення

• вентиляція

• кондиціювання повітря

• каналізація

• водопостачання

• енергопостачання

• зв’язок та телекомунікації

3. Прийняття системи опалення:

3.1. Тип системи (за п’ятьма ознаками класифікації)

3.2. Визначення параметрів системи згідно будівельно-кліма­тичного районування

3.3. Складання таблиці температурних режимів у приміщеннях підприємств (див. п. 4.2.)

3.4. Підбір нагрівальних приладів

3.5. Визначення площі технічних приміщень системи та їх орі­єнтовне розміщення у контурі будівлі

Увага! Приміщення теплопункту розміщується як правило на 1-му поверсі з доступом із вулиці та з підприємства.

4. Прийняття системи вентиляції:

4.1. Тип системи (за трьома ознаками класифікації)

4.2. Складання таблиці повітряобмінів за такою формою:

Приміщення, групи приміщень	Види виділюваних шкідливостей	Види вентиляційних систем	Температурний режим	Кратність повітря­обміну

Увага! Кратність повітряобміну приймається згідно СНиП ІІ Л. 8–71.

4.3. Визначення площі та розміру вентиляційних камер та їх розміщення у корпусі будівлі.

Увага! Згідно санітарних норм відстань між місцями забору та виділення повітря має бути не меншим за15 м.

5. Прийняття системи кондиціювання повітря (за потребою):

• Визначення типу системи та устаткування (з його розміщенням)

6. Розрахунок системи водопостачання:

6.1. Визначення типу системи

6.2. Розрахунок загальних витрат води В (В=В_т + В_с.п), у тому числі:

• На технологічні потреби В_т за зміну, дм^3:

В _т= n_в1 С,

де n_в1 – норма витрат води на 1 страву (14–16 дм³) чи на 1 т напівфабрикатів, дм³;

С – кількість умовних страв за добу.

• На санітарно-побутові потреби В_с.п, дм³:

В_с.п = n_в2 · П · К ·З,

де n_в2 – витрати води одним приладдям за зміну, дм³ (див. табл. 6.1);

П – кількість приладдя даного виду;

К – коефіцієнт одночасності роботи санітарного приладдя (табл.6.1) при їх кількості понад 1;

З – змінність роботи підприємств (1 зміна = 8 год).

Таблиця 6.1

Дані для розрахунку витрат води санітарним приладдям

Найменування санітарного приладдя	Витрати води за зміну nв2, дм3	Коефіцієнт одночасності роботи К
Душова сітка	500	0,8
Умивальник зі змішувачем	180	1,0
Умивальник із краном	65	1,0
Унітаз	250	0,8
Пісуар нерегульований	180	0,8
Пісуар регульований	20	1,0

Увага! Ми розрахували загальні витрати води, тобто холодної та гарячої. Витрати гарячої води становлять 80% від загальної, але це стосується тільки централізованого гарячого водопостачання, в інших випадках система розрахунків – більш складна.

6.3. Підбір водяного лічильника та водомірного вузла. Пере­рахунок витрат води за годину В_год, дм3:

В_год = В / Т · К₂,

де Т – період роботи підприємства, год;

К₂ – коефіцієнт перерахунку (має навантаження 1,5).

• Підбір типу водоміру по годинних витратах води (комунальні показники)

• Визначення розміру водомірного вузла у плані та його орієнтовне розміщення в контурі будівлі.

7. Визначення системи внутрішньої каналізації:

7.1. Визначення типів каналізаційних систем

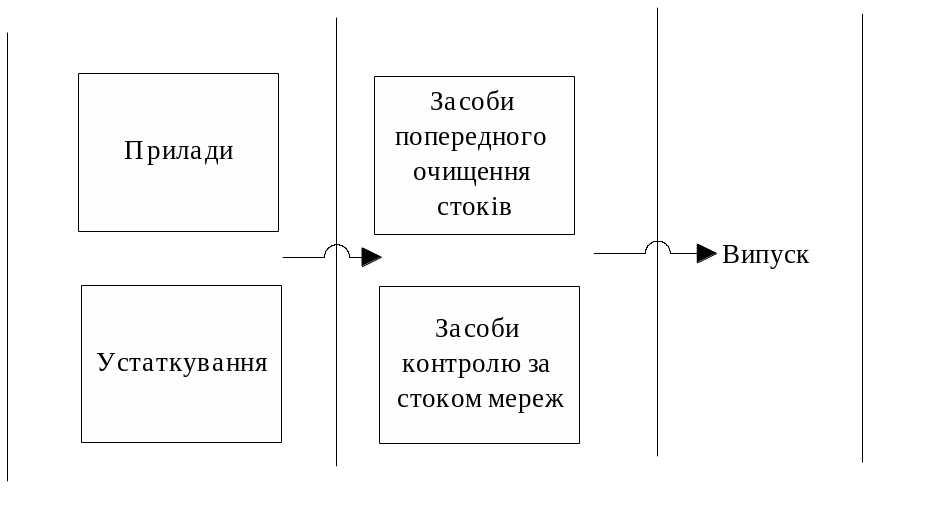

7.2. Побудова схеми каналізації підприємства за загальною схемою:

7.3. Підбір основного санітарного приладдя (матеріали, розмір).

8. Система енергопостачання:

• Побудова загальної схеми енергопостачання

• Визначення розмірів електрощитової у контурі будівлі

Увага!

1. Електрощитова розміщується тільки на 1-му поверсі із забезпеченням зовнішнього та внутрішнього доступу до приміщень.

2. Не дозволяється розміщувати приміщення поруч і одне під одним із підвищеним вологісним режимом (мийна, душові)

9. Системи зв’язку та телекомунікації:

• Підбирають необхідні системи та засоби у залежності від типу і потужності підприємств та планують їх розміщення у контурі будівлі з можливими варіантами:

• охоронна сигналізація

• пожежна сигналізація

• зовнішній телефонний зв’язок (у тому числі для відвідувачів)

• система внутрішнього зв’язку

• радіотрансляційна мережа

• комп’ютерні мережі

• система телебачення (антенне, кабельне, супутникове)

• тощо.

Матеріали завершеної роботи:

• Необхідні розрахунки та викладки до зведення окремих інженерних систем

• Таблиця складу і площі технічних приміщень

• План підприємства з орієнтовним (зонним) розміщенням технічних приміщень.
