Контрольні запитання

1. Які об’єкти проектують в одну стадію і яка документація для них виготовляється?

2. Які об’єкти проектують в дві стадії і яка документація виготовляється на першій і другій стадіях?

3. Що містить техно-робочий проект?

4. Що містить технічний проект?

5. На основі яких документів розробляють робочі креслення?

6. Чим відрізняється одностадійне проектування від двостадійного?

7. На основі яких креслень складаються замовні специфікації на матеріали і обладнання?

8. Вкажіть на якій стадії розробляється проектно-кошторисна документація при двостадійному проектуванні?

9. Чим відрізняються зміст і склад технічного проекту при одно- та двостадійному проектуванні?

10. Чим відрізняються робочі креслення при одно- та двостадійному проектуванні?

11. Які основні питання повинні вирішуватись в технічному проекті?

12. Вкажіть основну документацію, якою повинна керуватися проектна організація під час проектування?

13. Які існують нормативні акти і норми для проектування ПС?

14. Якими стандартами повинна користуватися проектна організація?

15. Які додаткові документи та інформацію слід використовувати під час проектування?

16. Як визначається кошторисна вартість будівництва ПС?

17. На основі яких документів здійснюється оформлення пояснювальної записки проекту?

18. Яким чином складають специфікації на замовлення обладнання і матеріали?

19. Які види кошторису розробляє проектна організація?

20. Який кошторис є основним і незмінним документом для планування та фінансування будівництва проектуємого об’єкту?

21. Які розділи має зведений кошторис?

22. Що передбачає окремою графою зведений кошторис?

23. Як визначається кошторис на спорудження тимчасових споруд і будівель?

24. Як складається об’єкний кошторис?

25. Як складаються локальні кошториси?

26. Що є основними документами для складання локальних кошторисів?

27. Перерахуйте вихідні дані для складання локальних кошторисів.

28. Який відділ проектної організації складає кошториси?

Тема 6

Організація проектування електрообладнання промислових підприємств

6.1 Критерії побудови головних схем ПС та

розподільчих установок

6.1.1 Проектування розподільчих установок напругою до 1 кВ

Для проектування розподільчих установок напругою до 1 кВ використовується багато схем, але найбільш поширені – це схеми “трансформатор – магістраль” і “трансформатор – щит вторинної комутації ” (Т-М і Т-Щ). На рис. 6.1 подана схема “трансформатор – магістраль” , а на рис. 6.2 – “трансформатор – щит вторинної комутації ”.

Рисунок 6.1 – Схема „трансформатор – магістраль”

Розподільча установка (РУ) є складовою частиною трансформаторної підстанції (ТП), тому в більшості трансформаторних підстанцій промислових підприємств та підприємств нафтової і газової промисловості вона повинна бути надійною. Отже, такі підстанції проектують і споруджують з двобічним живленням. Решта підстанцій, вимоги до надійності яких не є дуже суворими, виконують з одним або двома вводами, причому трансформаторні підстанції і розподільчі установки напругою до 1 кВ з двома вводами проектують для споживачів першої категорії і обов’язково з автоматичним резервним ввімкненням (АВР).

Рисунок 6.2 – Схема „трансформатор – щит вторинної

комутації”

Трансформаторні підстанції з розподільчими установками напругою до 1 кВ проектують без збірних шин на стороні первинної напруги. Для цього використовуються наступні конструктивні рішення:

- для радіального живлення підстанції використовується схема глухого приєднання (рис. 6.3);

Рисунок 6.3 – Схема глухого приєднання

- для магістрального живлення підстанції підключення трансформатора здійснюється через комутаційний апарат (рис. 6.4);

Рисунок 6.4 – Схема приєднання через комутаційний апарат

- для магістрально-радіального живлення можуть викори- стовуватися хеми, що подані на рис. 6.5.

Рисунок 6.5 – Схеми приєднання для магістрально-радіального живлення підстанції

Трансформаторні підстанції з РУ напругою до 1 кВ проектують(рис. 6.6):

- внутрішньоцехові, що розташовані в прольотах цехів (1);

- вбудовані, коли розподільчі установки розташовані всередині цехів, а трансформатори і вимикачі – зовні (2);

- прибудовані до будівлі ТП. Їх проектують тоді, коли важко встановити внутрішньоцехову. Для компоновки такої ТП використовується окремо встановлена розподільча установка напругою до 1 кВ і трансформатор, що встановлюються зовні; або закрита трансформаторна підстанція, яка прибудована до будівлі (3);

- окремо розташовані на території підприємств трансформаторні підстанції з розподільчою установкою до 1 кВ (4).

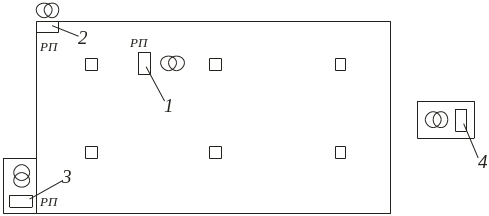

Рисунок 6.6 – Варіанти розташування трансформаторних підстанцій з розподільчою установкою напругою до 1 кВ

Під час проектування РУ зі схемою глибокого вводу використовуються, як правило, прибудовані трансформаторні підстанції напругою 10/0,4 або 35/0,4 кВ з трансформаторами потужністю 630  2500 кВА, які приєднують або до повітряної лінії електропередавання 35 кВ, або до кабельної лінії 10 кВ.

Для проектування трансформаторних підстанцій всередині цехів в більшості випадків використовують сухі трансформатори потужністю до 1000 кВА, а для проектування вбудованих підстанцій застосовуються оливні трансформатори потужністю до 2500 кВА.
