4.1 Рельеф местности и изображение его на картах и планах
Рельеф играет значительную роль в деятельности человека. Его учитывают при проектировании строительства, преобразуют в формы, удобные для эксплуатации сооружений. Правильное освоение и использование территорий невозможно без учёта рельефа. На картах и планах рельеф изображают горизонталями, а также масштабными и внемасштабными условными знаками.
Горизонталь – это кривая замкнутая линия, соединяющая на карте точки с одинаковыми высотами.

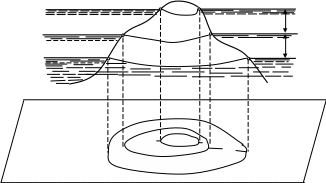

Для наглядного представления горизонтали вообразим озеро, в середине которого возвышается небольшой остров конусообразной возвышенности (рисунок 5).
Отметим береговую линию уреза воды АВ. Спроектировав береговую линию на плоскость P, получим на ней вид сверху линии уреза воды в виде горизонтали ав.
Снизим уровень воды на величину h. Получим урез воды по линии KL, а на плоскости – след от неё в виде горизонтали kl. Снизив уровень ещё на величину h, получим урез воды по линии СG, а на плоскости – горизонталь cg.
А
В
K L h
C G h
c k a b g
P
Рисунок 5 – Изображение рельефа горизонталями
На картах и планах высоты горизонталей изменяются через равные промежутки. Разность высот h между соседними горизонталями называется высотой сечения рельефа. Горизонтали, проведённые через высоту сечения h, называются основными. Они проводятся сплошными линиями.
Иногда с целью более подробного изображения рельефа горизонтали проводят через половину или четверть высоты сечения. В первом случае их называют половинными, а во втором – вспомогательными. Половинные горизонтали проводятся длинным пунктиром, а вспомогательные – коротким.
Линейные расстояния d между основными горизонталями, которые можно измерить по карте, пользуясь масштабом, называют заложением (рисунок 8 ).
Высота сечения рельефа задаётся в зависимости от масштаба карты и характера рельефа. Существует понятие нормальной высоты сечения, которая равна 0.2 мм знаменателя численного масштаба карты. Например, для карты масштаба 1: 5000 нормальная высота сечения рельефа 1 м.
5 Угловые измерения. Принцип измерения на местности горизонтальных и вертикальных углов
Целью угловых измерений является определение в пространстве взаимного положения точек местности.
Пусть имеем на местности точки А, В, О (рисунок 6).
Рисунок
6 – Принцип измерения горизонтального
и
вертикального
угла
Построим вертикальные плоскости № и P и на сторонах соответственно ОА и ОВ, а через вершину О проведём горизонтальную плоскость Q.
Двугранный угол между проекциями сторон ОА и ОВ на горизонтальную плоскость называют горизонтальным углом ( ). Горизонтальные углы измеряются от 00 до 3600 градусов.
Для определения превышений между точками измеряют вертикальные углы (углы наклона а, в).
Под вертикальным углом понимают угол между стороной и её проекцией на горизонтальную плоскость.
На рисунке 1.1 вертикальным углом стороны ОА является угол , а стороны ОВ – . Если сторона выше проекции, то угол наклона положительный (+), а если ниже – отрицательный (-). Вертикальные углы измеряются от 0 до 90 градусов .
