Шинопроводы

1.

Распределит шинопроводы выбирают по расчетному току наиболее загруженного плеча

2. l_Р – длинна наиболее протяженного плеча шинопровода

11.12

Классификация цеховых ТП в зависимости от места их установки. Основные элементы ЦТП

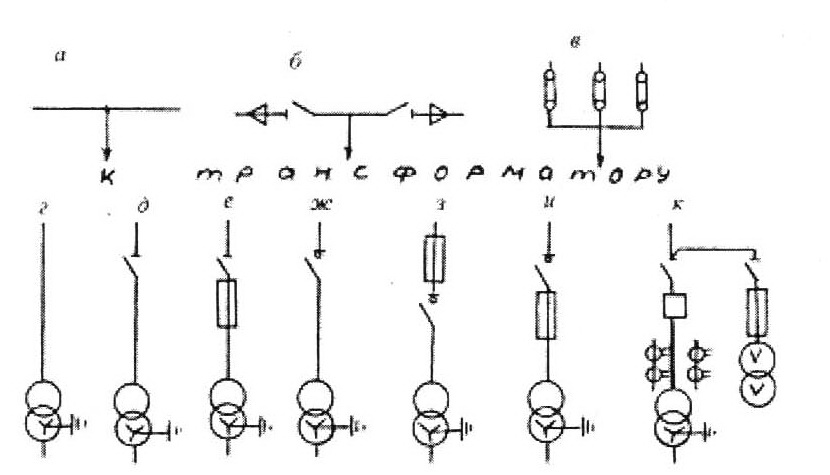

Схемы подключения трансформаторов к распределительной внутризаводсткой электрической сети и к распределительному устройству до 1 кВ. Электрические аппараты, устанавливаемые на стороне высокого и низкого напряжения.

Они служат для приема электроэнергии на напряжении 6—10 кВ, преобразования и распределения ее на напряжении 380/220 В.

Это, как правило, одно- или двухтрансформаторные подстанции, на которых применяются трехфазные двухобмоточные трансформаторы номинальной мощностью 25, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500 кВА с естественным охлаждением: а) масляные (ТМ); б) совтоловые (ТН) —■ с негорючей жидкостью; в) сухие (ТС).

Выключатели частяком ВМП (выкл масляный подвесной), Разъеденители(могут откл ХХ тран-ров до 630 кВ).

Коммутационные аппараты ставятся если : а) при магистральных схемах соединения ТП, б) при питании ТП от воздушной линии, в) если он нужен по условиям защиты, г) когда питании ТП от пункта другой организации, д) если питающий пункт находится далеко 3…5 км.

Соединение к шинам

Схемы отходящих линий :

13. Выбор числа и мощности трансформаторов цеховых тп.

Выбор числа и мощности трансформаторов на подстанциях определяется величиной и характером электрических нагрузок (требуемой надежностью электроснабжения и характером потребления электроэнергии), территориальным размещением нагрузок, их перспективным изменением и при необходимости обосновывается технико-экономическими расчетами.

Как правило, в системах электроснабжения применяются одно- и двухтрансформаторные подстанции.

Двухтрансформаторные ТП применяются при преобладании электроприемников I и II категорий. При этом мощность трансформаторов выбирается такой, чтобы при выходе из работы одного другой трансформатор с учетом допустимой перегрузки принял бы на себя нагрузку всех потребителей.

Часто трансформаторы выбирают из условия соблюдения коэффициента загрузки 0,65..0,7 для первой категории, 0,7…0,8 для второй категории, 0,9…0,95 для третьей.

Выбираются:

а) единичная мощность трансформаторов выбирается в соответствии с рекомендациями удельной плотности расчетной нагрузки и полной расчетной нагрузки объекта;

где S_У — расчетная полная мощность нагрузки объекта (корпуса, цеха, отделения и т.д.); F — производственная площадь объекта. Согласно [21], при открытой установке КТП в цехе рекомендуется устанавливать трансформаторы с единичной мощностью

1000 и 1600 кВ-А — при S_У < 0,2 кВА/ м²;

16О0 кВ-А — при S_У = 0,2—0,5 кВА/ м²;;

2500 и 1600 кВ-А — при S_У > 0,5 кВА/ м2

Приостановке КТП в отдельных помещениях принимаются следу­ющие значения

1000 и 1600 кВ-А — при S_У < 0,15 кВ-А/м²;

1600 кВ-А — при S_У = 0,15—0,35 кВ-А/м²;

2500 кВА — при S_У > 0.35 кВА/м².

При S_У > 0,35 трансформа­торов мощностью 1600 кВА.

б) количество трансформаторов подстанции и их номинальную мощность определяют согласно указаниям по проектированию компенсации реактивной мощности в электрических сетях промышленных предприятий

в) выбор мощности трансформаторов должен осуществляться с учетом рекомендуемых коэффициентов загрузки и допустимых аварийных перегрузок трансформаторов

г) при наличии типовых графиков нагрузки выбор следует вести в соответствии с ГОСТ 14209-85 и с учетом компенсации реактивной мощности в сетях до 1 кВ;
