1. Приемники электрической энергии и их характеристики.
Эл/приёмник – составляющая часть электр/хозяйства любого предприятия, организации, представляет собой аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии, например двигатель.
Классификация ЭП: 1) по надёжности (I,II,III-категории); 2) по роду тока (f=50 Гц, от повышенной f, от сети постоянного тока); 3) по напряжению (до 1кВ и выше 1кВ – переменный ток, до 1,5 кВ и свыше 1,5кВ – потоянн ток); 4) по режиму работы (продолжительный, кратковременный, повторно-кратковременном режиме ПКР)
Характеристики ЭП: 1) номинал мощность: Pном,Sном,Qном; 2) номининальное напряжение – Uном; 3) номинальный коэффициент активной мощности - cos φ; 4) номинальный КПД- ηном; 5) номинальн ПВ (для повторно-кратковременного режима); 6) номинальная частота fном; 7) номинальный ток Iном;
Номинальная мощность отдельный ЭП:
- для эл/двиг механическая мощность на валу, если эл/двиг в ПКР, то Pном = Рпасп * √ПВ
- для силовых и эл/печных трансформаторов Sном =Sпасп*√ПВ
- для источников света Рном= Рпасп (для ЛН)
Под номинальной реактивной мощностью отдельного ЭП понимают отдельную реактивную мощность потребляемая из сети или генерируемая в сеть, при номинальной активной мощности или номинальном напряжении.
2. Понятия «эп», «потребитель эл/энергии», «эл/сеть», «электроустановка», «эл/хозяйство». Режимы работы электроприемников.
Эл/приёмник – составляющая часть электр/хозяйства любого предприятия, организации, представляет собой аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии, например двигатель.

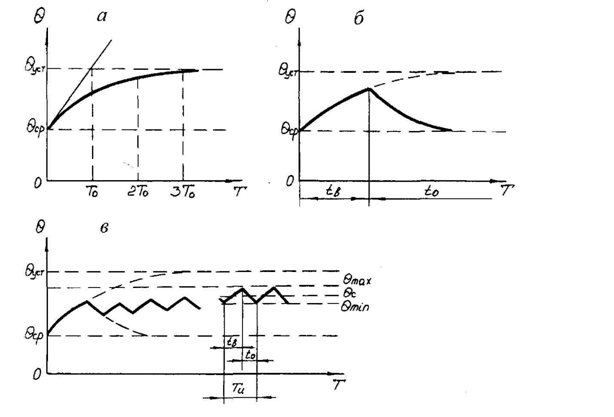

а) Длительный режим характерен для большинства насосов, вентиляторов, компрессоров, нагревательных печей и др. Температура успевает достичь установившегося значения.
б) Кратковременный режим, характеризуется небольшими по времени периодами работы и длительными паузами с отключением ЭП от сети. За время работы температура ЭП не достигает допустимого установившегося значения, а во время паузы охлаждается до температуры окружающей среды. В таком режиме работают вспомогательные механизмы металлорежущих станков, эл/приводы задвижек, заслонок.
в) Повторно-кратковременный – характеризуется чередованием кратковременных периодов работы с паузами. При этом за время работы температура не достигает допустимого установившегося значения, а за время паузы не снижается до температуры окружающей среды.
Приёмники повторно-кратковременного режима работы характеризуются относительной продолжительностью включения в процентах: ПВ%=tв*100% / (tв+t0)=tв *100% / Tц, где tв- период работы, t0 – период паузы, Tц – время цикла.
Если Тц>10 мин, то режим считается продолжительным. Для повторно-кратковременного режима выпускаются двигатели со стандартной ПВ, равными 15,25,40,60%.
ЭП или группу ЭП, объединённых технолог процессом и размещённых на определён территор – потребительн эл/энерг, которые подразделяются на: пром предприятия; жилые и обществ здания, коммунал-бытовые предприятия; электрифицир транспорт. Эл/установки – совокуп машин, аппаратов, линий и вспом оборудования, предназначен для энергии и преобразования в другой вид энергии. Эл/сеть – совокуп эл/установок для передачи, распред, состоящая из подстанции, ЛЭП, токопроводов, аппаратуры присоединения, защиты и управления. Подстанция – эл/установка предназн для передачи, распределения или только для передачи эл/эн на расстояние. Эл/хозяйство – совокуп эл/установ, электр и неэлектр изделий, не являющихся частью эл/сети, но обеспечивающих её функционирование; помещение зданий и сооружений, которые эксплуатир эл/технич персоналом; материальных и энергетич ресурсов и информационного обеспечения, необходимых для жизнедеятельности эл/хозяйства.
