6.11. Конвейєри

6.11.1. Призначення і класифікація конвейєрів

Конвейєри — це транспортні засоби і машини безперервної дії, які пе­реміщують сипкі і кускові вантажі безперервним потоком або штучні ван­тажі з певним інтервалом без зупинки в горизонтальному чи близькому до нього напрямку.

За характером тягових органів конвейєри поділяються на групи:

• механічні з гнучким тяговим органом: а — стрічкові;

б — ланцюгові (пластинчасті, скребкові, підвісні);

• механічні без гнучкого тягового органу: а — гвинтові (шнекові);

б — інерційні;

в — вібраційні;

• самопливні нахилені: а - гравітаційні;

б — гвинтові спуски;

в — роликові спуски.

Конвейєри поділяються також на стаціонарні і пересувні.

Конвейєри можуть застосовуватись на вантажно-розвантажувальних роботах як самостійні машини, так і в складі навантажувачів і розвантажу­вачів безперервної дії і комбінованого типу.

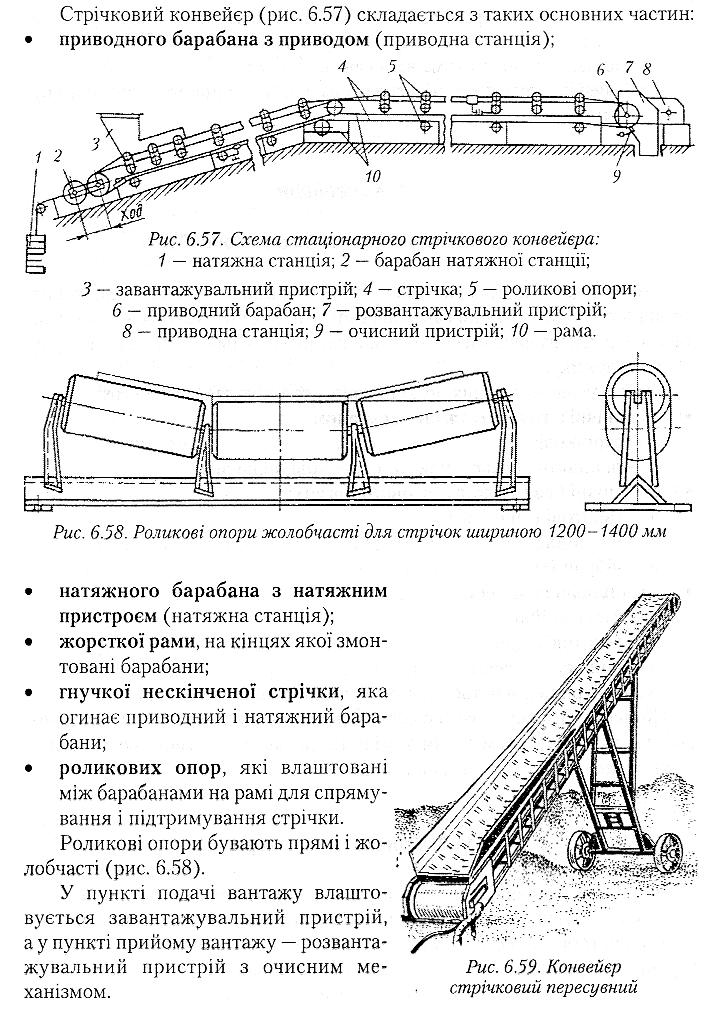

6.11.2. Стрічкові конвейєри

Стрічкові конвейєри — це конвейєри з гнучким тяговим органом ~~ стрічкою, яка одночасно є також вантажонесучим органом. їх використо­вують для горизонтального і під кутом нахиленого переміщення сипких, кускових, тарних і штучних вантажів на значні відстані, а також наванта­ження вагонів, автомобілів та іншого рухомого складу.

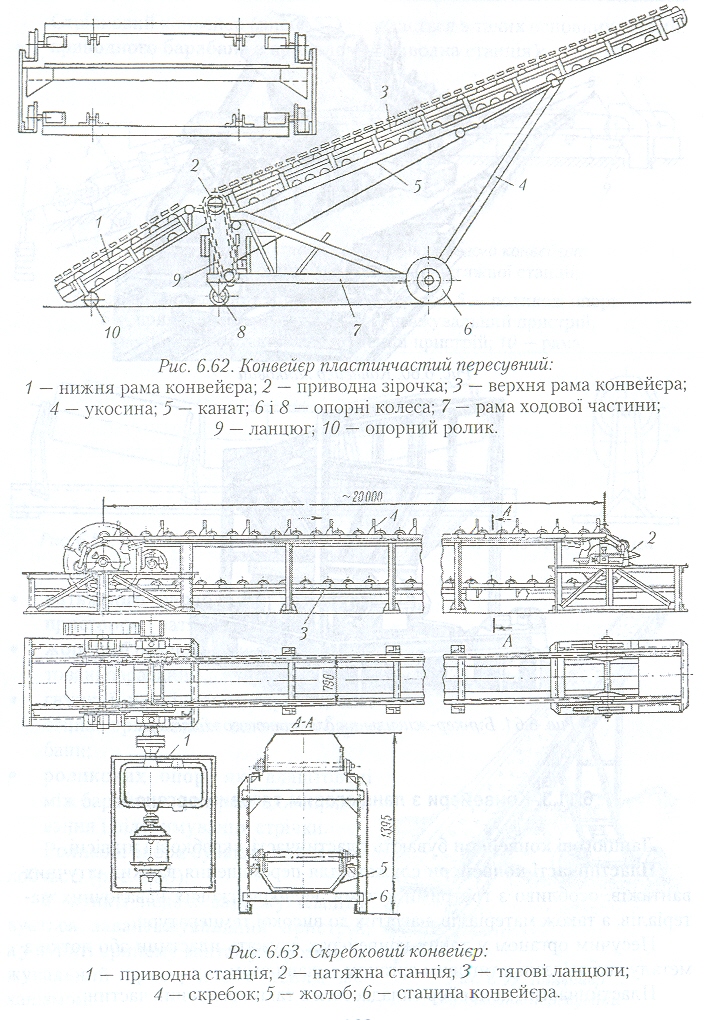

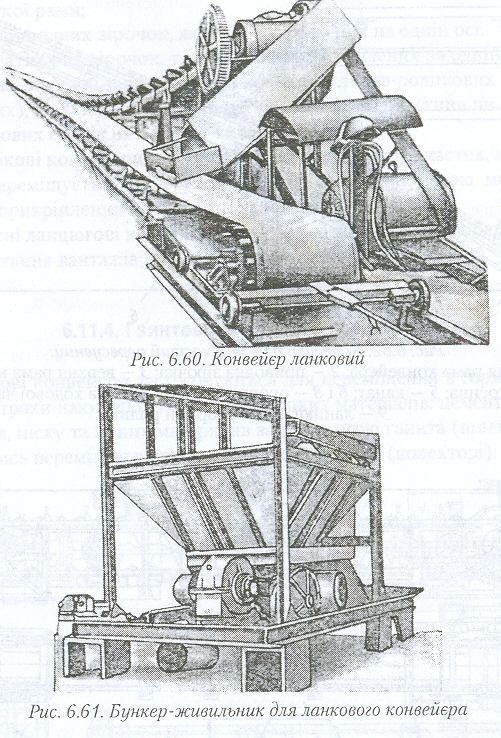

6.11.3. Конвейєри з ланцюговим тяговим органом

Ланцюгові конвейєри бувають пластинчасті, скребкові і підвісні.

Пластинчасті конвейєри служать для переміщення важких штучних вантажів, особливо з гострими кутами, великокускових навалочних ма­теріалів, а також матеріалів, нагрітих до високої температури.

Несучим органом у таких конвейєрах служать пластини або лотки з металу, які зв'язані з тяговим органом — ланцюгом.

Пластинчастий конвейєр складається з таких основних частин

• жорсткої рами;

• двох приводних зірочок, жорстко закріплених на одній осі;

• двох натяжних зірочок, також жорстко закріплених на одній осі;

• двох замкнених ланцюгів (втулкових, втулково-роликових або роз­ дрібних), до яких прикріплені несучі елементи (пластини чи лотки);

• роликових столів на початку і в кінці конвейєра.

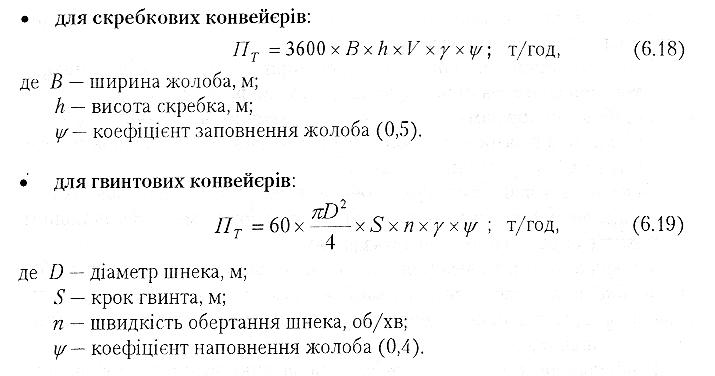

Скребкові конвейєри в принципі подібні до пластинчастих, але в них вантаж переміщується в нерухомому жолобі за допомогою металевих скребків, прикріплених до тягового ланцюга.

Підвісні ланцюгові конвейєри застосовуються на складах багатоярус­ного зберігання вантажів промислових підприємств.

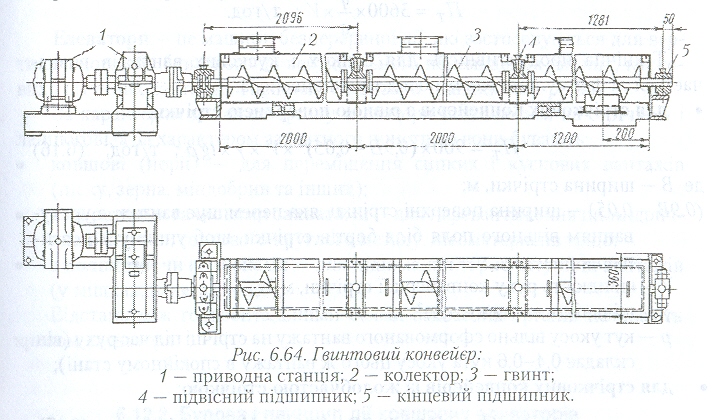

6.11.4. Гвинтові та інерційні конвейєри

Гвинтові конвейєри застосовуються для переміщення в горизонталь­ному або трохи нахиленому напрямку сипких матеріалів; цементу, вапна, міндобрив, піску та інших матеріалів за допомогою гвинта (шнека), який обертаючись переміщує вантаж у закритому жолобі (колекторі).

Інерційні, штовхаючі і вібраційні конвейєри застосовуються для пе­реміщення вантажів з передачею від однієї технологічної лінії до іншої. В них за рушійну силу використовується сила інерції при штовханні, ко­ливальних рухах і вібрації.
