Дмитренко Ю.В. - КИ-124
Лабораторная работа №4 проектирование и исследование триггеров Вариант 18
4.1 Цель работы
Изучить принципы фуцнкционирования триггеров различных типов, овладеть методами их проектирования.
4.2 Краткие теоретические сведения
Триггер представляет собой устройство с двумя устойчивыми состоя- ниями и широко используется в цифровых схемах в качестве запоминающего элемента.
Триггеры отличаются как по функциональному признаку, так и по способу записи информации.
Среди множества функциональных типов триггеров,которые находят широкое применение можно выделить RS, D, DV, JK, T, RSR, RSS, RSE триггеры. Способ функционирования триггеров может быть описан таблицею переходов, характеризующей состояния входов и выходов триггера в момент времени до его срабатывания (t s) и после его срабатывания (t s+1) .
Из таблицы переходов RS – триггера (таблица 3.1) следует, что триггер не меняет своего состояния в момент t s+1 (Q s+1 = Q s), если в момент времени t s имеет место R s = 0 и S s = 0.
При комбинации сигналов R s = 0, S s = 1 триггер устанавливается в единичное состояние (Q s+1 = 1), а при комбинации R s = 1, S s = 0 в нулевое (Q s+1 = 0).
При R s = 1, S s = 1 состояние триггера не определено (Q s+1 = ). Такая комбинация сигналов для RS - триггера является запрещенной.
RSR - триггер отличается от RS - триггера тем, что при комбинации входных сигналов R s = S s = 1 он переходит в нулевое состояние (Q s+1 = 0). RSS - триггер в этом случае переходит в единичное состояние (Q s+1 = 1), а RSЕ - триггер не изменяет своего состояния (Q s+1 = Q s).
D - триггер называют триггером эадержки (таблица 3.2). Он осуществляет задержку входного сигнала, поступающего на информационный вход (D - вход). Для такого триггера справедливо равенство Q s+1 = D s .
DV - триггер отличается от D - триггера тем, что имеет дополнительный вход V (таблица 3.3 ). При V = 1 DV - триггер работает как D - триггер, а при V = 0 - не изменяет своего состояния.
4.3 Задания, выполняемые до лабораторного занятия
4.3.1 RS,RSE,RSR,RSS триггеры на элементах ЗЭ построенных на ИЛИ-НЕ и И-НЕ
Таблица 4.1 - Полная таблица переходов для RS триггера.
R |
S |
Qs |
Qs+1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
* |
1 |
1 |
1 |
* |
Rs триггер (и-не)
Таблица 4.2 - Таблица истинности для функций возбуждения для триггера RS на И-НЕ.
R |
S |
Qs |
f1 |
f2 |
0 |
0 |
0 |
0 |
– |
0 |
0 |
1 |
– |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
– |
0 |
1 |
0 |
0 |
0 |
– |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
- |
- |
1 |
1 |
1 |
- |
- |
Составим карты Карно для минимизации функций.
R\SQs |
00 |
01 |
11 |
10 |
0 |
0 |
–(0) |
–(1) |
1 |
1 |
0 |
0 |
–(1) |
–(1) |
R\SQs |
00 |
01 |
11 |
10 |
0 |
– |
0 |
0 |
0 |
1 |
–(1) |
1 |
–(1) |
–(1) |
Получив результат соберем схему.
Рисунок 4.1 – схема RS триггера на элементах И-НЕ

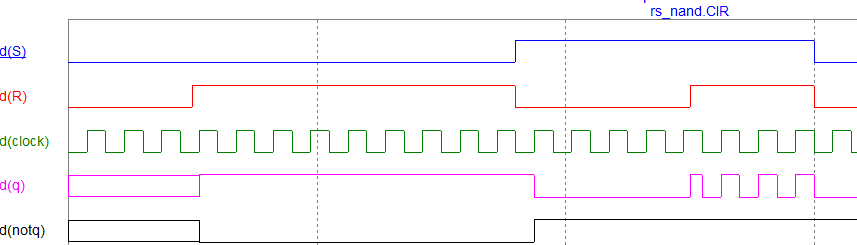

Рисунок 4.2 – временная диаграмма RS триггера на элементах И-НЕ
