2.5Работы по водопонижению

Грунтовые воды располагаются в песчаном грунте, они хорошо пропускают воду (коэффициент фильтрации от 2 до 1м/сут) и не удерживают крутые откосы. Поэтому применяем искусственное водопонижение с помощью дренажных устройств или иглофильтров. Исходя из геологических условий и размеров котлована, подбираем шаг иглофильтров и длины всасывающих коллекторов для кольцевых установок.

Так как размеры котлована 13,5 на 68,5 метров и расстояние между иглофильтрами не должно превышать 0,75 м (т.к. Кф менее 3 м/сут) выбираем иглофильтр ЛИУ-3, в количестве 109 штук. С добавкой 25% резервных иглофильтров требуется 5шт дополнительных ЛИУ-3

Зумпф площадью 2×2 м отрываю за пределами котлована глубже его дна на 1 м. Его глубина 4,5 м.

Объем зумпфа: Vзумп=2(m*Hк+m+2)*(Hк+1)(m+1)=2(1,3*1,7+1,3+2)*(1,7+1)*(1,3+1)=69,4 (м³)

Объем работы по откачке воды, чел.-ч, определяется по календарному плану работ за Т= дней

W=32*T=32*48 = 1536 чел.-ч.

2.6. Обратная засыпка пазух и подсыпка под полы

Чтобы подсчитать объем обратной засыпки нужно определить площадь поперечного сечения пазух.

Расстояние от основания откоса котлована до наружной стены подвала:

в^н_паз= (Вн –(х+у))/2-0,25= (13,5-(5,2+5,8))/2-0,25=1(м)

Расстояние от основания откоса котлована до внутренней стены подвала:

в^в_паз= в^н_паз +m·Н_к=1+1,3·1,7=3,21 (м)

Объем грунта в пазухах котлована:

Рпаз=(x+y+z+1.5*4)2=(5,2+5,8+66+1,5*4)2=166 (м)

V_к^паз= ( 1+3,21)/2)*1,7*166=594 (м³)

Общий объем обратной засыпки пазух:

V^паз=V_к^паз+V_сп +Vзумп=594+144,4+69,4=762,8 (м³)

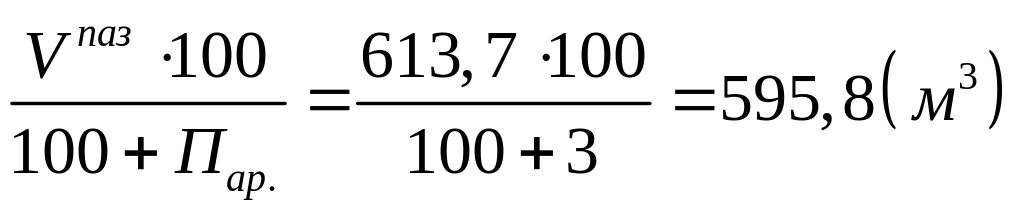

Объем грунта на вымет:

V^вым= (762,8*100)/(100+5)=726,5 (м³)

Объем грунта подлежащий вывозу на транспорте:

V_тран^с=V_к+V_сп + V_зумп -V_вым =1728+144,4+69,4-726,5=1214,3 (м³)

Общий объем разработки грунта:

V=V_вым+V_транс=726,5+1214,3=1940,8 (м³)

Грунт необходимо складировать по обеим сторонам котлована в кавальеры длиной L_кав=160 (м)

Объем кавальера с учетом показателя первоначального разрыхления:

V_кав=V_вым· 726,5*((100+15)/100)=835,5 (м³)

Площадь поперечного сечения кавальера:

F_кав= 836,5/ 160=5,2 (м³) - т.е на одном погонном метре разместится 5,2м³ грунта.

Высота кавальеров при крутизне его откосов 1:1 (m=1)

h_кав= =√5,2=2,3м

Ширина основания кавальера равна 4,6м (2h_кав).

Площадь трамбования:

Для уплотнения грунта в пазухах можно применить электротрамбовку ИЭ-4502 с башмаком 350×450 (в нашем случае нужно уплотнить грунт глубиной 0,4м - в два прохода).

f_тромб.= 726,5/0,4=1816,3(м²)

Объем грунта для оратной засыпки пазух в подвале и для подсыпки под полы равен объему траншей: Vt =87(м³)

2.7. Работы по устройству фундаментов

2.7.1.Песчанная подсыпка под фундаменты слоем 0,1 м

Ф_подс=(х+y+z)*2*(a₁+2*0.1)+z(a₂+2*0,1)=(5,2+5,8+66)*2*(1,2+2*0,1)+

+66(1,8+2*0,1)=347,6 (м²)

2.7.2.Монтаж фундаментных блоков весом 1,2*0,4*1*2,6=1,2т. При их ширине в 1 м по наружным стенам будет (5,2+5,8+66)*2=154 элемента. Их объем 1,2*0,4*1*154=73,9(м³). Монтаж фундаментных блоков весом 1,8*0,4*1*2,6=1,8т. При их ширине в 1м по средней стене будет 66 элементов.

Их объем 1,8*0,4*1*66=47,5(м³).

Всего 154+66=220 элементов. Их объем 73,9+47,5=121,4(м³).

2.7.3.Монтаж бетонных стеновых блоков.

Объем стен высотой 4,2-0,1-0,4-0,3=3,4(м)

V_стен=[(5,2+5,8+66)*2*0,5+66*0,6]*3,4=369(м³).

Объем одного блока весом 1,5 т принят 0,5 м³.

Количество элементов N₃=396/0,5=738

2.7.4.Бетонная подготовка под гидроизоляцию слоем 0,1м

F_пола=[(x-0.55)+(y-0.55)*(z-0.5)]=[(5.2-0.55)+(5.8-0.55)*(66-0.5)]=648 м³.

V_подгот=F_пола*0.1=648*0.1=64.8 м³.

2.7.5.Пригрузочный бетон слоем 0,15 по гидроизоляции, м³.

V_пригр=F_пола*0,15=648*0,15=97,2 м³.

2.7.6.Оклеечная горизонтальная гидроизоляция стен подвала в 2 слоя бризола

F_гор.из.=(5,2+5,8+0,5)*(66+0,5)=765 м².

2.7.7.Оклеечная вертикальная гидроизоляция стен подвала в 2 слоя бризола

F_{верт.из.}=2,85(5,2+5,8+66+1)*2=445 м².

2.7.8.Оклеечная вертикальная гидроизоляция стен подвала на отметкет-1,56 в 2 слоя рубероида.

F_стен=(x+y+z)*2*0,55=(5,2+5,8+66)*2*0,55=85 м².

2.7.9.Монтаж плит перекрытия над подвалом площадью до 10 м² при их ширине 1,5 м и высоте 0,22м.

Количество элементов площадью до 10 м²

Э_пл=(66/1,5)*2=88 элементов

Объем плит V_пл=[(5.2-0.3)+(5.8-0.3)]*0.22*66=151 м³.
