Зачистка изоляции.
Для коаксиального кабеля зачистка изоляции осуществляется специальным инструментом.
Кабель RG закладывается под подпружиненную часть. Конец кабеля должен выступать за габарит устройства на в 3-5 мм. Это позволит позже исправить некоторые ошибки в работе.
3. Утройство несколько раз поворачивается вокруг кабеля, разрезая находящимися внутри ножами изоляцию на фиксированную глубину. Надо отметить, что под каждый тип кабеля должна потребоваться индивидуальная настройка ножей.

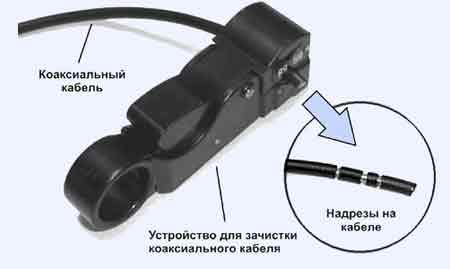

Рис. 1.3.. Надрезание изоляции коаксиального кабеля.
4. После надрезания изоляции осторожно удаляют отрезанные части. Если все было сделано правильно, то внешний вид конца кабеля должен соответствовать показанному на (рис. 1.4.) образовуют аккуратные “ступеньки” - оплетка, изолятор - центральная жила.
Рис.
1.4. Зачищенный коаксиальный кабель.
Кабели на основе витой пары
Витая пара (UTP/STP, unshielded / shielded twisted pair ) в настоящее время является наиболее распространенной средой передачи сигналов в локальных сетях. Кабели UTP/STP используются в сетях Ethernet , Token Ring и ARCnet . Они различаются по категориям (в зависимости от полосы пропускания) и типу проводников (гибкие или одножильные) . В кабеле 5-й категории, как правило, находится восемь проводников, перевитых попарно (то есть четыре пары) (рис.1.5.).

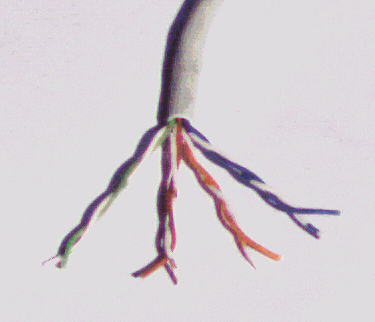

Рис.1.5. Кабель UTP
Зачистка наружной изоляции круглого кабеля витой пары |
Удаление наружной изоляции по кольцевому надрезу |
|
|
|
|
Рис.1.6. Зачистка кабеля витая пара.
Вопросы для закрепления теоретического материала к практическому занятию
1. Какое оборудование необходимо использовать при объединении двух компьютеров в сеть без активного сетевого оборудования ?
2. Как проверить правильность обжима сетевого кабеля?
3. Какой способ обжима кабеля используется при подключении компьютера к коммутатору?
4. Как определить исправность сетевой карты?
5/ Как проверить наличие связи между компьютерами?
6. В каком случае используются сетевые кабели с перекрестным обжимом?
7. Как должны быть назначены адреса компьютеров одной сети?
8. Как проверить возможность доступа к общим ресурсам сети?
9. Что может быть причиной нарушения связи между компьютерами сети?
10. В чем заключается настройка протокола IP при объединении компьютеров в сеть?
Задания для практического занятия:
Произвести разделку кабельной продукции.
Инструкция по выполнению практического занятия
Аккуратно обрежьте конец кабеля. Торец кабеля должен быть ровным.
Коаксиальный кабель зачистите в соответствии с (рис.1.3.)
Используя специальный инструмент, снимите с кабеля внешнюю изоляцию на длину примерно 30 мм и обрежьте нить, вмонтированную в кабель (нить предназначена для удобства снятия изоляции с кабеля на большую длину). Любые повреждения (надрезы) изоляции проводников абсолютно недопустимы - именно поэтому желательно использовать специальный инструмент, лезвие резака которого выступает ровно на толщину внешней изоляции. Витую пару зачистите в соответствии с (рис.1.6.)
Аккуратно разведите, расплетите и выровняйте проводники. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку. Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A ( рекомендуемый компанией Siemon ) и T568B (рекомендуемый компанией AT&T и фактически наиболее часто применяемый).
Проводники должны располагаться строго в один ряд, без нахлестов друг на друга. Удерживая их одной рукой, другой ровно обрежьте проводники так, чтобы они выступали над внешней обмоткой на 8- 10 мм .
Для выявления этого брака обычного тестера недостаточно, так как электрический контакт между соответствующими контактами на концах кабеля обеспечивается и с виду все как будто бы нормально. Но такой кабель никогда не сможет обеспечить нормальное качество соединения даже в 10-мегабитной сети на расстояние более 40- 50 метров . Поэтому нужно быть внимательным и не торопиться, особенно если у вас нет достаточного опыта.
