2.1 Сурет

2.1 - кесте

1-10 нұсқалары үшін γ1=5∙10-2См м-1, γ2=7∙10-2 См м-1; 11-20 нұсқалары үшін γ1=6∙10-2См м-1, γ2=8∙10-2 См м-1
Нұсқа нөмірі	1	2	3	4	5	6	7	8	9	10
	20	19	18	17	16	15	14	13	12	11
	0,12	0,20	0,25	0,15	0,10	0,18	0,26	0,16	0,24	0,14
	0,30	0,40	0,45	0,25	0,20	0,40	0,36	0,28	0,40	0,22
d, м	0,35	0,45	0,50	0,30	0,25	0,45	0,45	0,38	0,45	0,30
	0,40	0,50	0,60	0,40	0,30	0,50	0,55	0,60	0,50	0,38
	40	80	60	50	100	90	70	95	75	85

А Қосымшасы

А.1 Электрлік диполь, ρ тығыздықпен біртекті зарядталған көлемнің электрлік моменті. А.2 Диэлектриктің үйектелуі, байланысқан зарядтардың көлемдік тығызды, үйектелу векторы мен электр өрісі кернеулік векторының арасындағы тәуелділік.

А.3 Дипольдің электрлік өрісінің кернеулігі, потенциалы.

А.4 Нүктелік электр заряды, нүктелік электр заряды жүйелері өрісінің потенциалы.

А.5 Электр өрісінің потенциалы, көлемде таралған электр заряды өрісінің потенциалы.

А.6 Электр өрісінің потенциалы, бетте таралған электр заряды өрісінің потенциалы.

А.7 Электр өрісінің потенциалы, еркін электр заряды өрісінің потенциалы.

А.8 Диэлектриктегі электр өрісі және оның потенциалы.

А.9 Электр өрісінің потенциалы мен кернеулігі арасындағы байланыс, эквипотенциал беттер.

А.10 Электр өрісінің потенциалы үшін Пуассон теңдеуі, түсіндірмесі және оны қорытып шығару.

А.11 Электр өрісінің потенциалы үшін Лаплас теңдеуі, түсіндірмесі және оны қорытып шығару.

А.12 Диэлектриктегі электр өрісін сипаттайтын шамалар арасындағы байланыс, оны тағайындау.

А.13) Диэлектиктің электрлік қасиеттерінің байланысы, оны тағайындау.

А.14 Электрстатикалық өрістің оны сипаттайтын электр векторлары арқылы өрнектелген энергиясы.

А.15 Көлемде және бетте таралған электр заряды өрісінің энергиясы, түсіндірмесі, өрнекті қорытып шығару.

А.16 Нүктелік электр зарядтары жүйесі өрісінің энергиясы, түсіндірмесі, өрнекті қорытып шығару.

А.17 Оқшауланған электрленген дене өрісінің энергиясы, түсіндірмесі, өрнекті қорытып шығару.

А.18 Конденсатордың электр өрісінің энергиясы, түсіндірмесі, өрнекті қорытып шығару.

А.19 Электрстатикалық өрістің энергиясы, түсіндірмесі, өрнекті қорытып шығару.

А.20 Электростатикалық өріс үшін Максвелл теңдеулері, олардың физикалық мағынасы.

2 ЕСЖ

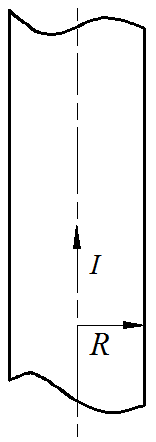

3 Есеп. Оңаша, шексіз ұзын, көлденең дөңгелек қимасының радиусы R сым бойынша тұрақты I тогы өтіп жатыр. Сымның магниттік алғырлығы – χ, қоршаған орта – ауа. Сым кесіндісі бойынша ток тығыздығы біркелкі (3.1 сурет).

Сым ішіндегі және сыртындағы магнит индукциясын және магнит өрісінің кернеулілігін есептеңдер, H (r) және B (r) графиктерін тұрғызыңдар (мұндағы r - сым білігінен қашықтық). Өткізгіштің ішіндегі магниттелу тогы тығыздығы табыңыздар. Ұзындығы сым бөлігіне сәйкес оның ішіндегі және сыртындағы магнит ағынын, сәйкесті индуктивтілігін анықтаңдар.
