Горизонтальна площина
Рис. 5 До розрахунку проміжного вала
Н·мм,
праворуч ліворуч
Н·мм,
Н·мм,
Отримані цифри показують, що перевірці підлягають два перетини Е и G. У перетин Е згинальний момент явно має максимальне значення, а з перетинів З, D, F, G, що мають однаковий діаметр рівний 60мм, більше навантажений перетин G.
Результуючі опорні реакції й згинальні моменти:
Н·мм,
Н·мм,
Наведені моменти:
Н·мм,
Н·мм,
13.4.Номінальні наведені напруги:
МПа,
МПа.
Проміжний вал виготовляє за одне ціле із шестірнею 2´ тихохідного щабля зі сталі 40Х с поліпшенням до НВ 250(п. п. 1. і 9.3.). У цих умовах знайдені напруги безпечні (табл.18).
14. Розрахунок тихохідного вала.

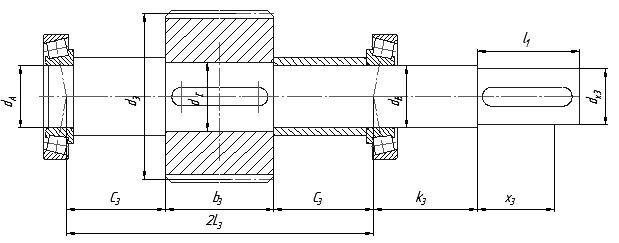

14.1. Прийняті діаметри (рис.6)
хвостовика (п. 10.2) dх3=125 мм,
в опорах dА=dВ=dх3+10=135 мм, dА=dВ=140 мм,
посадкового місця колеса 3 dЕ= dА3+10=140+10=150мм, dЕ=150 мм.
14.2.Опорні реакції й згинальні моменти від сил у зачепленні.
Вертикальна площина, опорні реакції
Згинальні моменти:
Н·мм,
Н·мм,
Горизонтальна площина, опорні реакції:
,
Згинальні моменти:
Н·мм,
ліворуч
Н·мм,
праворуч
Н·мм,
Н·мм.
Результуючі значення:
Н·мм,
Н·мм,
Н·мм.
Опорні реакції й згинальні моменти від консольного навантаження:
(перевіряємо:
),
Н·мм,
Н·мм,

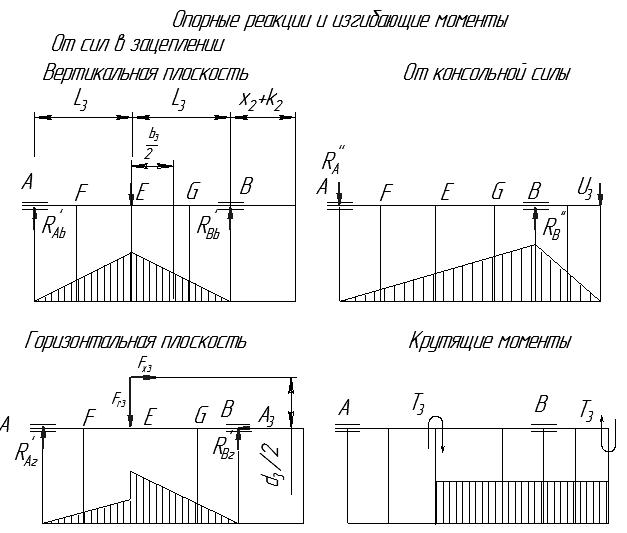

Рис.6. До розрахунку тихохідного вала.
Н·мм,
Н·мм,
Н·мм.
14.3.Найбільші сумарні опорні реакції й згинальні моменти:
Н,
Н,
Н·мм,
Н·мм,
Н·мм,
Н·мм,
Н·мм.
Перетину В и F мають діаметр 135мм, з них сильніше навантажене В. Перетин G і Е мають діаметр 145 мм, з них сильніше навантажено G. Небезпечним може виявитися також перетин Х, де діаметр дорівнює 125мм. Перевіряємо перетину Х, В, і G.
14.4.Наведені моменти:
Н·мм,
Н·мм,
Н·мм.
14.5. Номінальні наведені напруги:
МПа,
МПа,
МПа.
При таких напругах вал можна виготовити зі сталі 45 або стали 40Х с поліпшенням.
15. Підшипники кочення.
15.1.Частоти обертання валів редуктора:
про/хв,
про/хв.
15.2.Підшипники швидкохідного вала.
Приймаємо попередньо для призначеного раніше діаметра в опорах dА=dВ=50мм (п. 12.1) «плаваючі» підшипники з короткими циліндричними роликами середньої серії 3610, ДЕРЖСТАНДАРТ 8328-78, с динамічним навантаженням, що допускає, вантажопідйомністю З=150000 Н.
Наведене навантаження
Q=R·K
.
Найбільше радіальне навантаження на підшипник – в опорі А (п. 12.4) RA=8475H.
Приймаємо коефіцієнт динамічності при легких поштовхах K =1,3.
Одержуємо Q=8475·1,3=11020 Н.
Номінальне число мільйонів обертів підшипника
.
Номінальний термін служби підшипника
ч.
Більше що допускається рядок 10000ч.
Приймаємо остаточно підшипники 3610 з параметрами (рис.7)
d=50мм, D=110мм, B=40мм,C=150000Н.
15.3. Підшипники проміжного вала.
Для прийнятих раніше dА=dВ=95 мм (п. 13.1) призначаємо попередньо конічні роликопідшипники 7519 с динамічним навантаженням, що допускає, вантажопідйомністю С=230000 Н и параметром е=0,42.
Найбільше радіальне
навантаження (п. 13.2) в опорі А.
На ту ж опору діє осьова сила Fх2´ і осьова реакція SВ опори В. Тому повне осьове навантаження опори А
те наведене
навантаження
Для підшипника 7519 коефіцієнти Х=0,4, Y=1,5;
Q=(23970·0,4+1550·1,56)·1,3=63460 Н
.
B=40
T=107,00
c=37
B=1020
3610
7519
3628
5
3,0
T=45,50
B=45Б5
c=84
3,5
Рис.7.Підшипники кочення
Номінальне число млн. обертів підшипника
Номінальний термін служби підшипника
ч.
Тому що Lh більше 10000 для проміжного вала прийняті конічні роликопідшипники середньої серії 7519 з параметрами (рис.7):
d=95мм, D=170мм, Т=45,5мм,C=230000Н.
15.4.Підшипники тихохідного вала.
хвостовика (п. 10.2) dх3=125 мм,
в опорах dА=dВ=dх3+10=135 мм, dА=dВ=140 мм,
посадкового місця колеса 3 dЕ= dА3+10=140+10=150мм, dЕ=150 мм.
Для прийнятих раніше dА =dВ=140мм (п. 14.1) призначаємо попередньо конічні роликопідшипники 3628 с динамічним навантаженням, що допускає, вантажопідйомністю С=980000 Н и параметром е=0,38.
Із зіставлення навантажень опор А и В видно, що більше навантажена опора В, для якої RВ=66990 H.
А3=SВ=0,83·еRВ.=0,83·0,38·66990=21130H.
Відношення
тому Х=1, Y=0,8 і наведене навантаження
Q=R·K =66990·0,8=535900Н.
Номінальне число мільйонів обертів підшипника
Номінальний термін служби підшипника
ч.,
що також більше 10000.
Остаточно прийняті конічні роликопідшипники легкої широкої – серії 3628 з параметрами (рис.7):
d=140мм, D=300мм, Т=107,00мм,C=250000 Н.
