1. Исходные данные
Обертаючий момент на тихохідному валу редуктора
T3=10000 Н·м.
Частота обертання тихохідного вала
n3=43 хв-1.
Швидкохідний вал з'єднаний пружною втулочно-пальцевою муфтою з асинхронним електродвигуном із синхронною частотою обертання
n1C=1000 хв-1..
Консольне навантаження тихохідного вала
U3=250
=25000 Н.
Режим роботи редуктора безперервний, нереверсивний. Навантаження близьке до постійного, термін служби не обмежений.
Швидкохідний щабель редуктора (рис.1)– шевронна роздвоєна з эвольвентным зачепленням, вихідний контур за ДСТ 13755-81. Тихохідний щабель - косозуба із шарогвинтовим дозаполюсному зачепленням Новикова, вихідний контур за ДСТ 15023-76
Твердість зубів швидкохідного щабля після поліпшення:
шестірні - 270...300 НВ, колеса - 220...250 НВ.
Твердість зубів тихохідного щабля після поліпшення:
шестірні - 250...280 НВ, колеса - 200...230 НВ.
Напрямок обертання – за схемою (рис.1).
2. Вибір електродвигуна

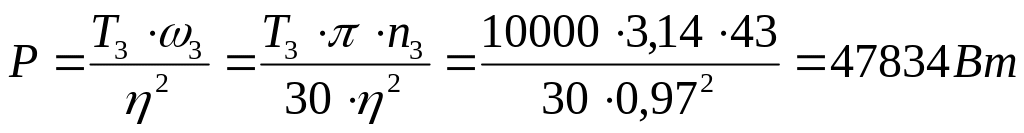

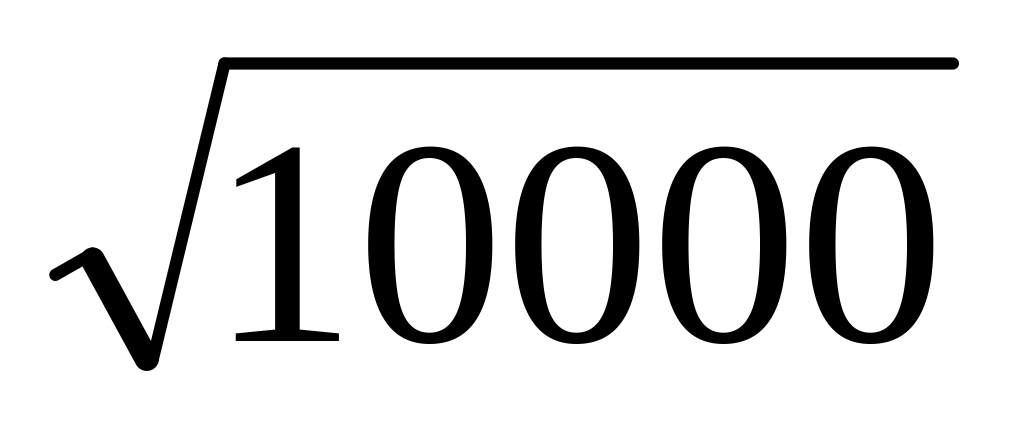

Необхідна потужність двигуна
.
Тут Р -у Вт, Т3 з Н·м, n3-в хв-1..
Приймаємо орієнтовно КПД одного щабля η=0,97 тоді
Прийнято електродвигун 4А250М6УЗ за ДСТ 19523-81(табл.1).
Р=55,0кВт, n=985 хв-1..

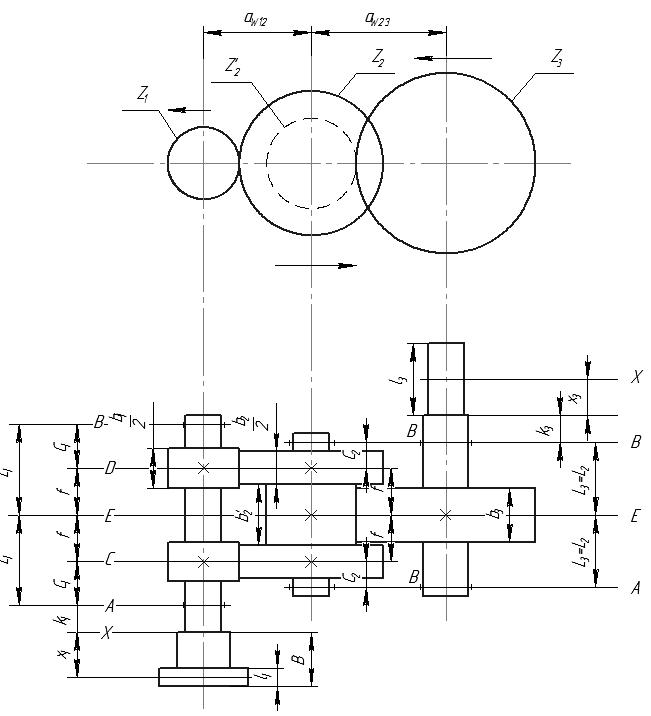

Рис.1.Схема редуктора.
3. ПЕРЕДАТОЧНІ ЧИСЛА Й НАВАНТАЖЕННЯ ЩАБЛІВ
3.1.Передаточне число редуктора
і=

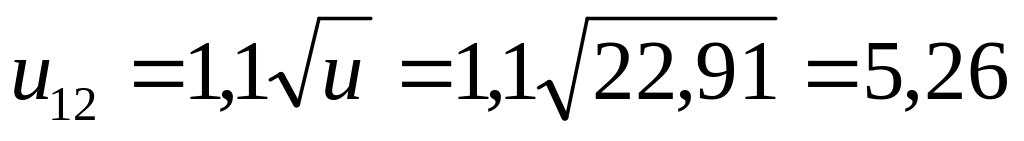

Приймаємо передаточне число швидкохідного щабля
Прийнято й12=5,26

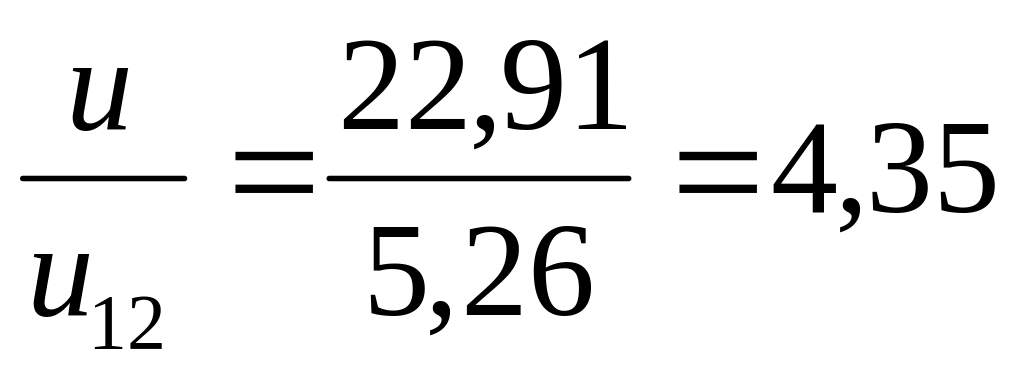

Передаточне число тихохідного щабля
і23=

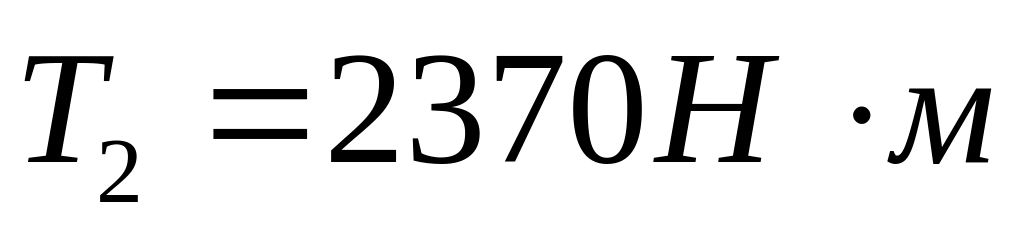

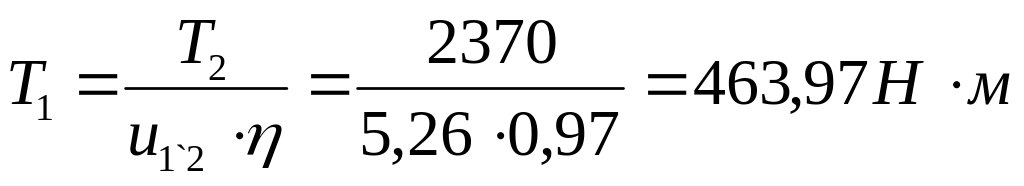

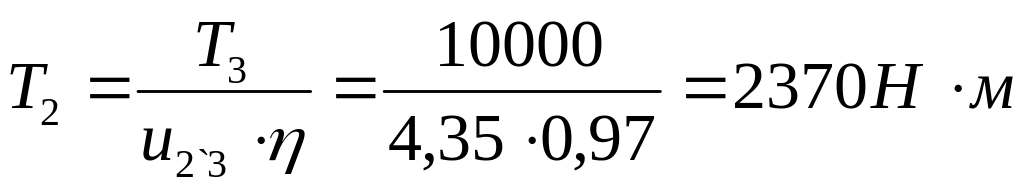

3.2.Обертові моменти на проміжному й швидкохідному валах
.
.
4. Розрахунок основних розмірів зубчастих передач на контактну витривалість

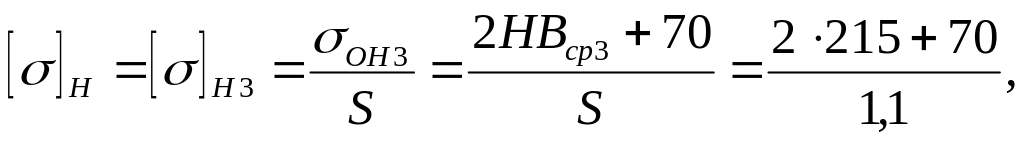

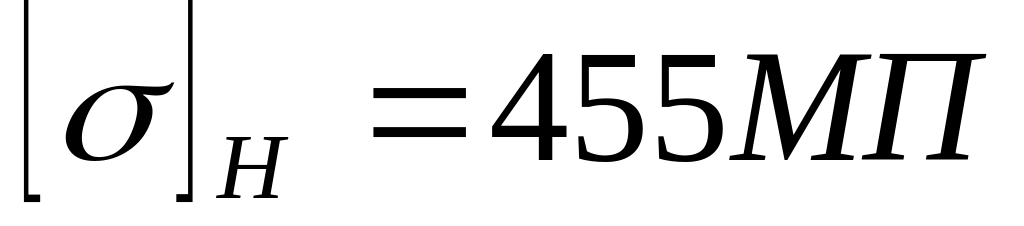

4.1. Визначаємо контактні напруги, що допускають, по середній твердості зубів НВср більш м'якого колеса при коефіцієнті запасу S, рівним 1, 1 (ДЕРЖСТАНДАРТ21354-87).
Для швидкохідного щабля
а
Для тихохідного щабля
а

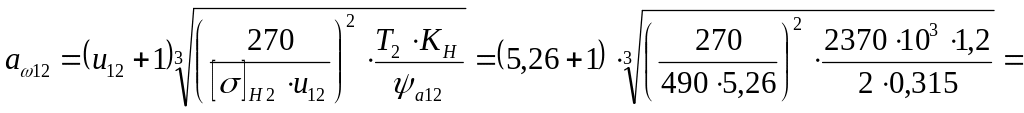

4.2. Швидкохідний щабель виконується у вигляді роздвоєного шеврона з эвольвентним зачепленням. Міжосьове расстояние
230
Приймаємо коефіцієнт навантаження К=1,2
Прийнято відповідно ДО ДЕРЖСТАНДАРТУ2186-66 (табл.2)
aω12=250мм.

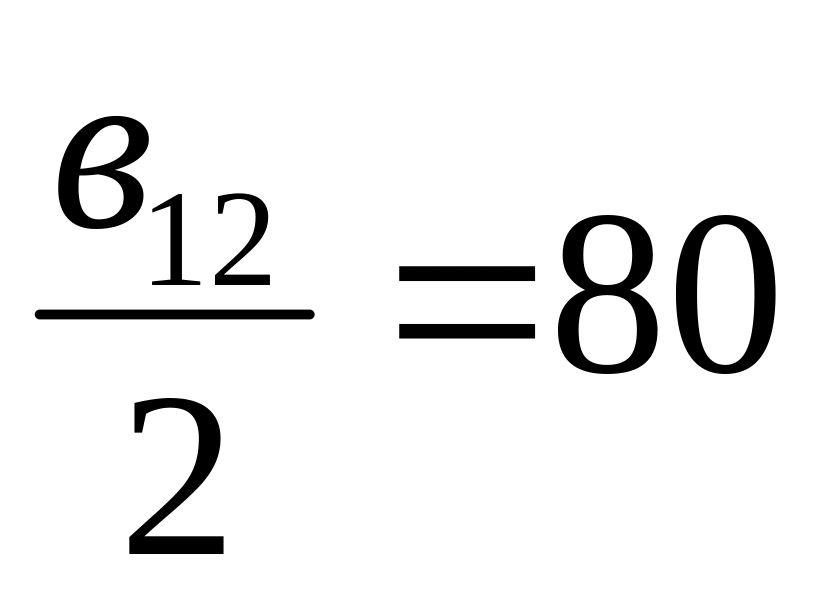

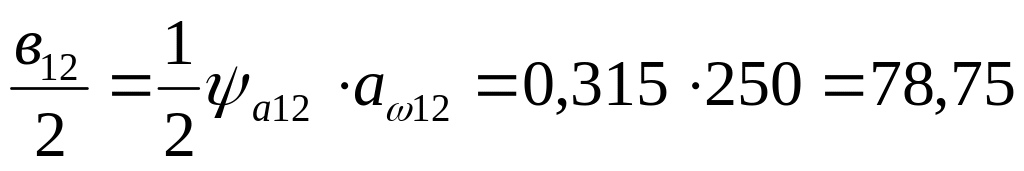

Розрахункова ширина напив шеврона швидкохідного щабля
мм,
мм.

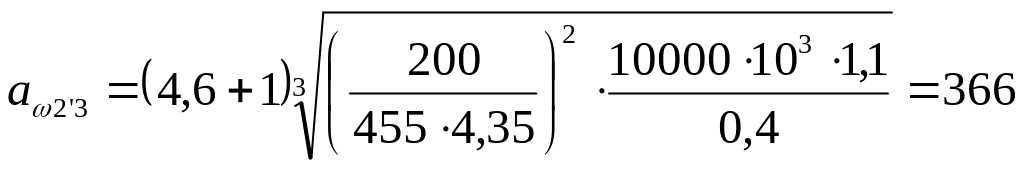

4.3. Тихохідний щабель виконаний у вигляді косозубою передачі із шарогвинтовим зачепленням Новикова. Міжосьова відстань
,
Приймаємо коефіцієнт навантаження К=1,1
і для косозубою передачі ψа2΄3=0,4
Одержуємо
мм,
Прийнято відповідно
до
ДЕРЖСТАНДАРТУ 2185-66 (табл.2)
Розрахункова ширина тихохідного щабля

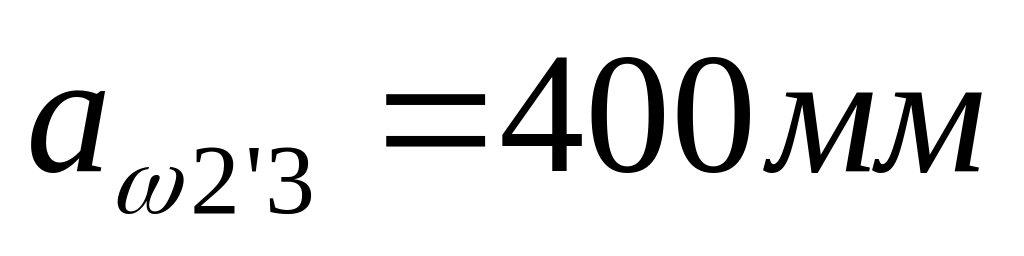

в2’3=ψа2’3·аω2´3=0,4·400 в2’3=160мм.
5. Геометричний розрахунок швидкохідного щабля.

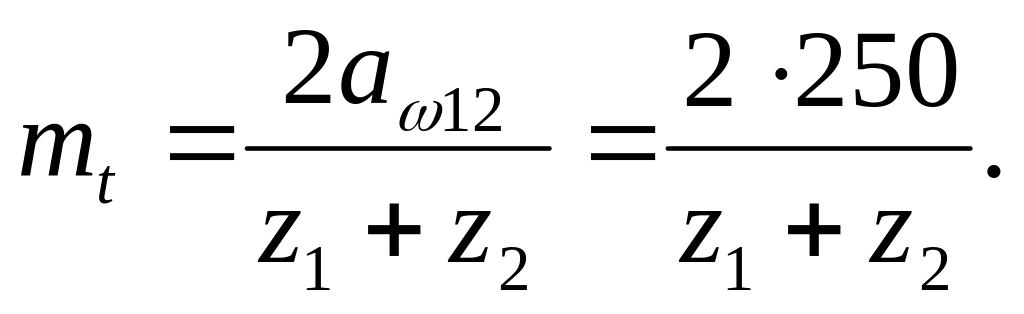

5.1.Модуль окружний
Приймаємо сумарне число зубів
Z1+Z2=130,
Тоді

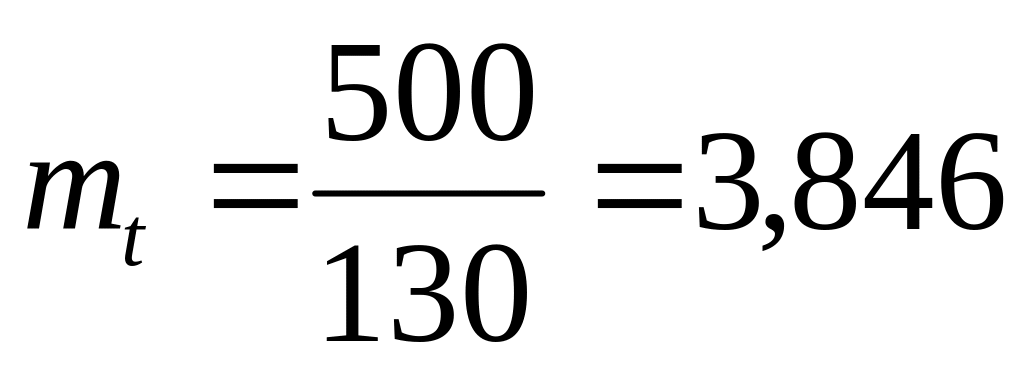

мм.
Приймаємо відповідно до ДЕРЖСТАНДАРТУ9563-60 (табл.3) модуль нормальний mn=3,5мм.
5.2. Значення модулів
відповідає
β=25°2'
Що лежить в інтервалі 25...40°, жаданому для шевронних передач.

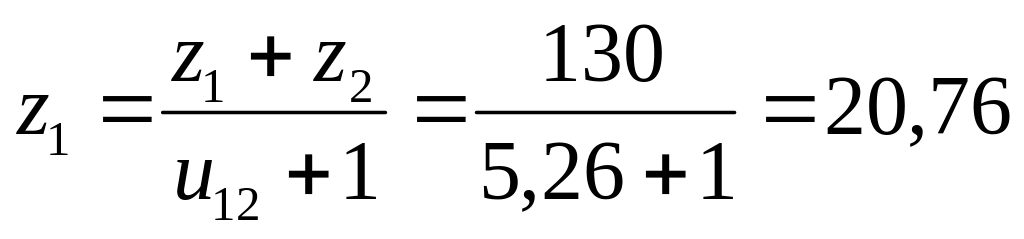

5.3.Числа зубів
Z2=(Z1+Z2)-Z1.
Прийнято
Z1=21, Z2=109

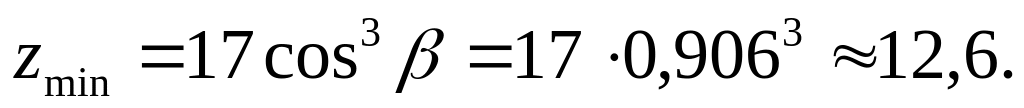

Число зубів, мінімальне за умовою підрізання.
Прийняте
Z1.
більше, ніж
,
тому передача не вимагає зсуви

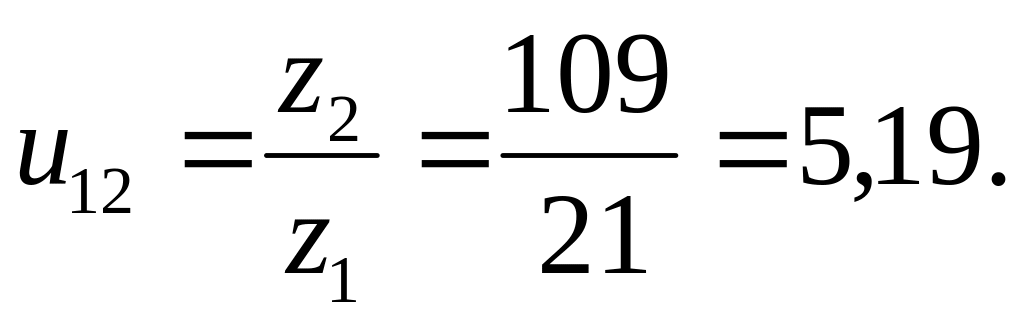

(коригування). Дійсне передаточне число
швидкохідного щабля
5.4.Коефіцієнт осьового перекриття

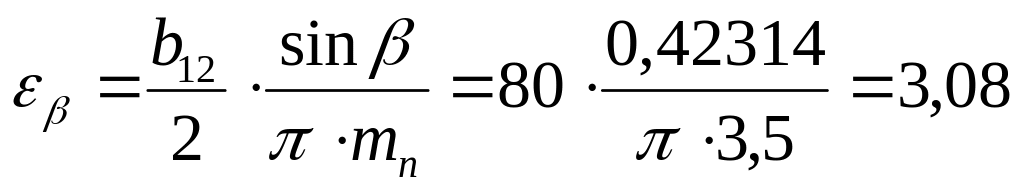

що цілком достатньо.

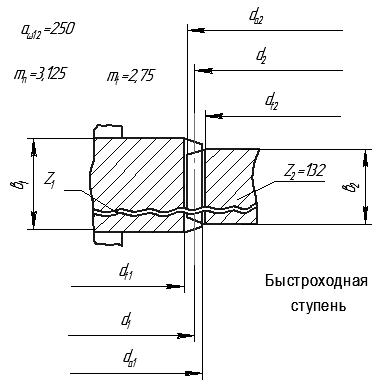

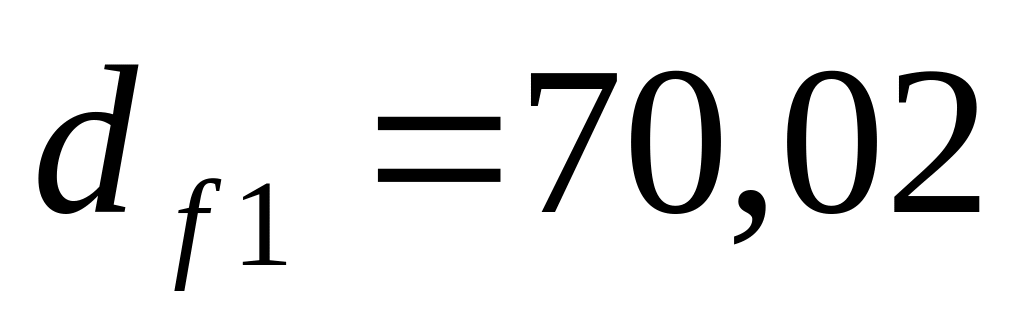

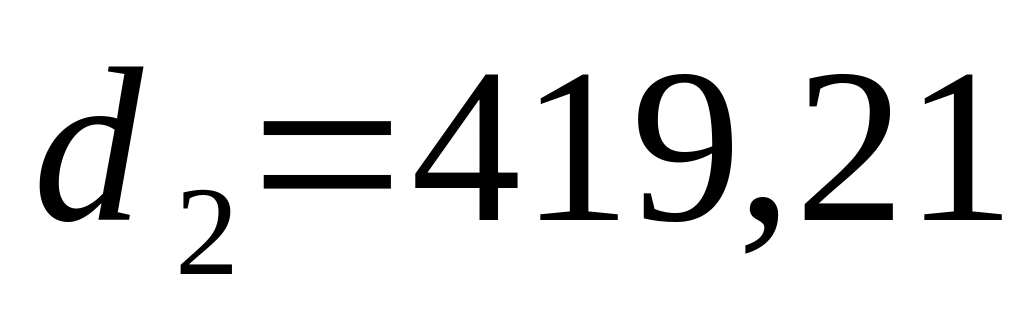

5.5. Діаметр коліс (рис.2)

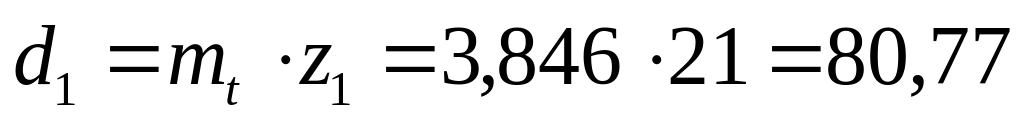

мм.

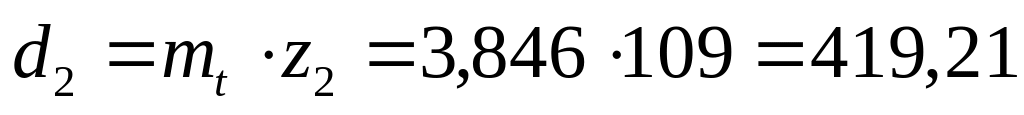

мм.
,

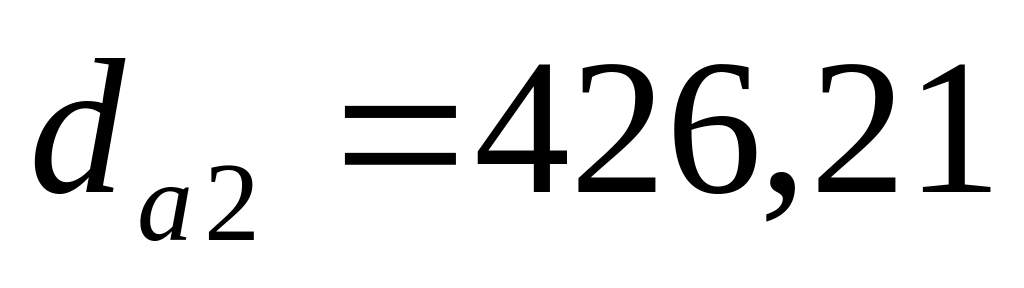

мм.
Перевіряємо:
мм,
мм.
мм,
мм.
мм,
мм.
мм,
мм.
5.6.Окружна швидкість
м/с.

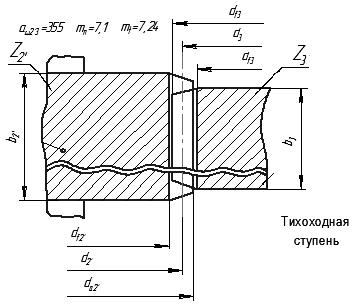

Тихохідний щабель
Рис.2

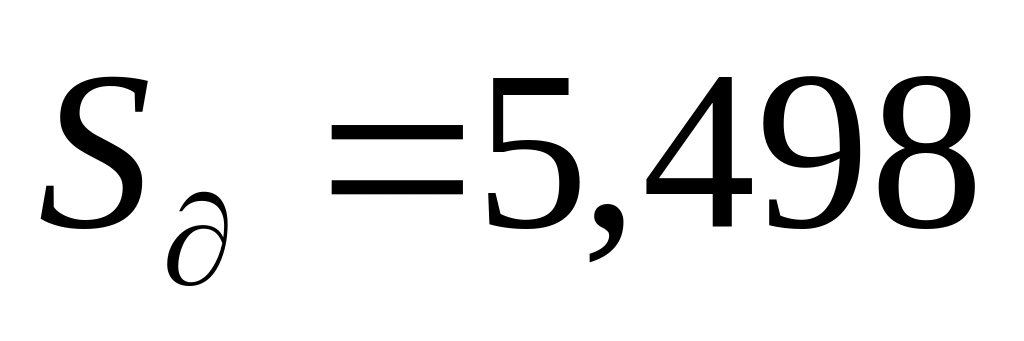

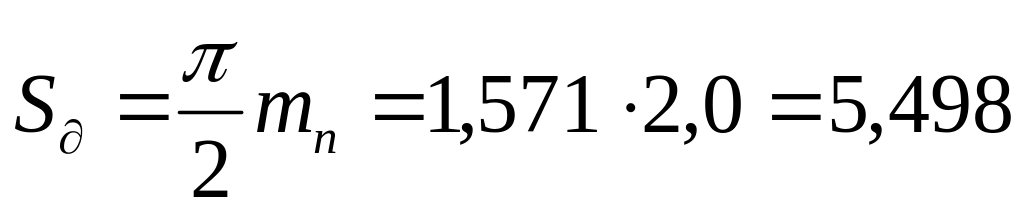

5.7.Номінальна товщина зуба на ділильному циліндрі
мм,
мм.
